Montageanweisung und Bedienungsanleitung RTM X42.Modbus
5 Bedienung und Anzeige
Am Empfangsmodul EMGZ482R.Modbus sind Tasten und eine Anzeige für die
Konfiguration vorhanden.
Die beiden Tasten >0< und Cal sind ohne Funktion.
Systemparameter können über das Bedienfeld eingestellt werden

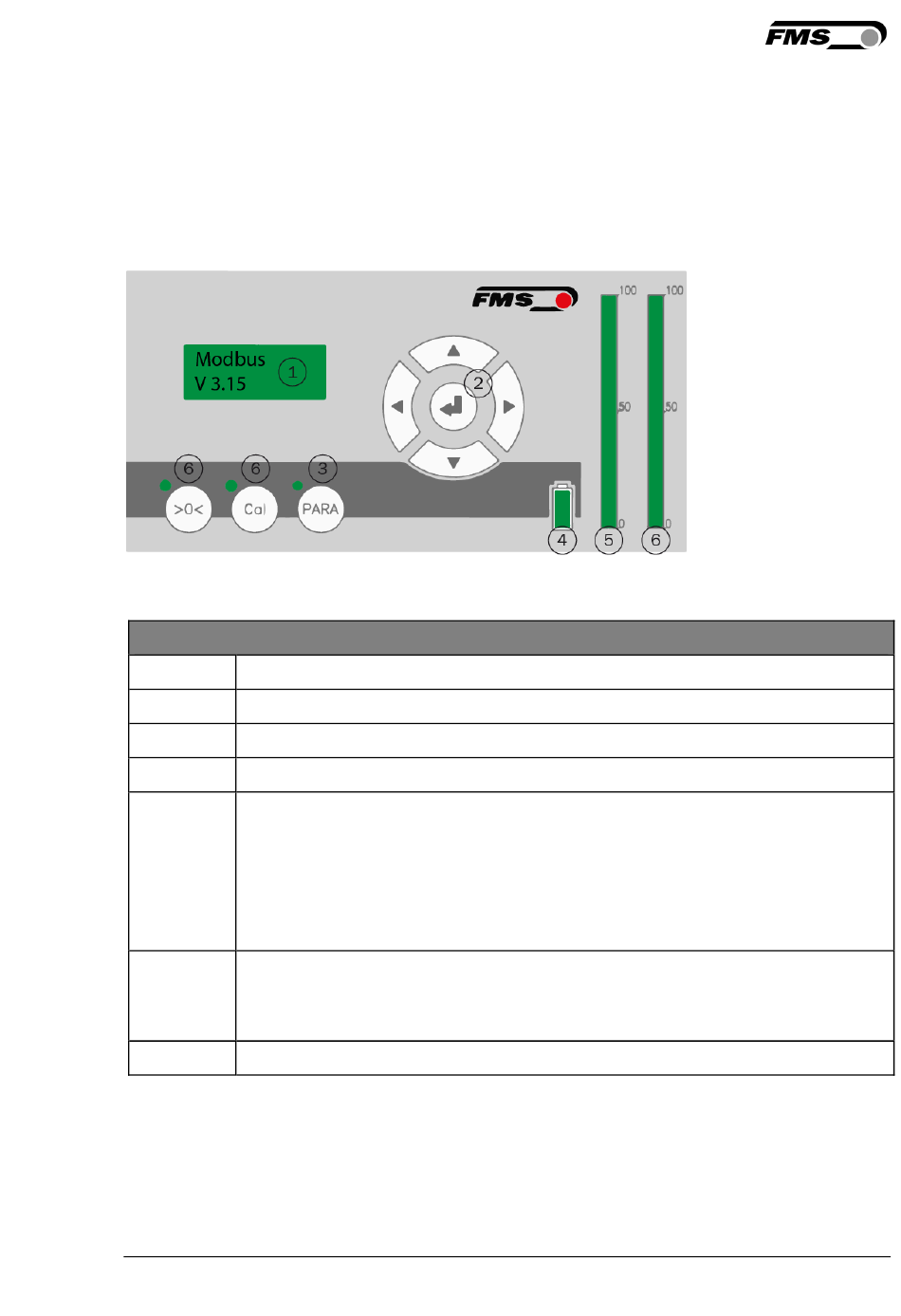

Abbildung 8: Bedienung und Anzeige Empfangsmodul
RTM_X42_Modbus_BA_Manual.ai
Bedienung und Anzeige
Pos.
1
2
3
4
5
6
Tabelle 3: Bedienung und Anzeige Empfangsmodul
5.1 Offsetkompensation der Kraftaufnehmer
Die Offsetkompensation dient dazu das Gewicht der Seilscheibe auf dem
Kraftaufnehmer zu kompensieren. Das Messsystem wird quasi "genullt".
15.01.2019
Beschreibung
LED Anzeige
Hauptbedienfeld mit Navigationstasten und Bestätigungstaste
"PARA" Taste für Zugriff auf Konfiguration
Batterieanzeige im Sendemodul EMGZ482T.Modbus
5 Balken – 100% geladen
4 Balken – 80% geladen
3 Balken – 60% geladen
2 Balken – 40% geladen
1 Balken – 20% geladen, Austausch der Batterie empfohlen
Visuelle Anzeige der Qualität der Funkverbindung
Volle Anzeige – 100%
keine Anzeige – 0%
Ohne Funktion
