Montageanweisung und Bedienungsanleitung RTM X42.Modbus
Beachten Sie folgendes:
-
Der Kraftaufnehmer darf nur mit der Seilscheibe belastet werden, muss ansonsten
aber unbelastet sein (kein Draht auflegen)
-
Der Verseilscheibe solange drehen, dass die der Kraftaufnehmer an dem der Offset
durchgeführt wird senkrecht über der Drehachse steht (12:00 Uhr Position)
-
Die Kraft, die durch das Gewicht der Seilscheibe angezeigt wird muss in der SPS
kompensieren werden, sodass der ausgegebenen Wert "0" ist.

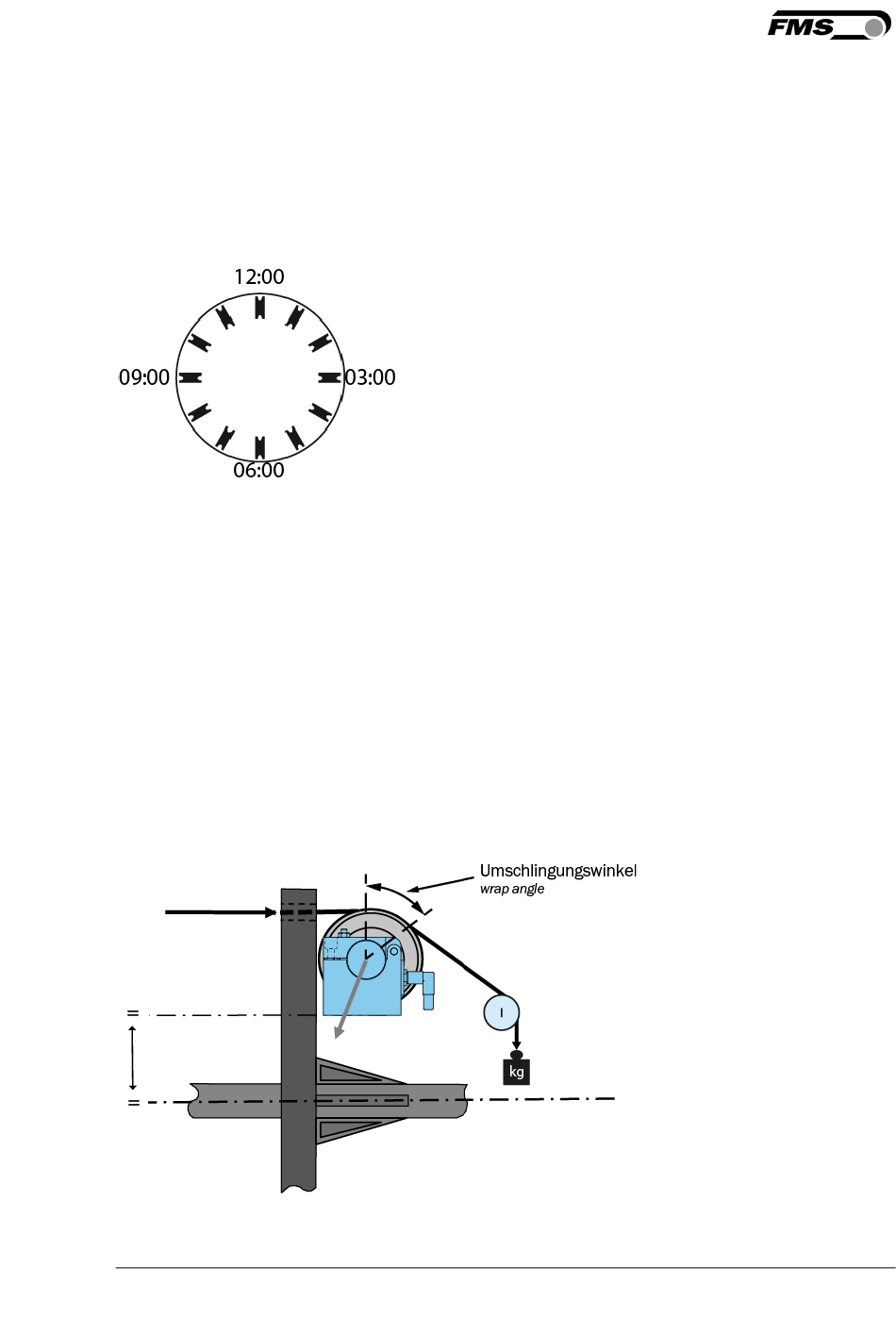

Abbildung 9: Ausrichtung Verseilscheibe RTM_X42_Modbus_BA_Manual.ai
Für die Offsetkompensation des Kraftaufnehmers für die Seele beachten Sie bitte die
Bedienungsanleitung des Messverstärkers, der an diesen Kraftaufnehmer
angeschlossen ist.
5.2 Kalibrierung der Kraftaufnehmer
Mit der Kalibrierung stimmt man den Messverstärker mit dem Kraftaufnehmer ab. Man
bestimmt den sog. Verstärkungsfaktor. Nach der Kalibrierung entspricht die angezeigte
Kraft der effektiv auf das Material wirkenden Kraft. Es sind zwei Kalibrierungsverfahren
möglich; ein rechnerisches Verfahren und die Kalibrierung mit einer definierten
Gewichtskraft. Das Kalibrierungsverfahren mit dem definierten Gewicht ist einfach und
liefert genauere Resultate weil es den Materialverlauf nachbildet und den tatsächlichen
Gegebenheiten in der Maschine Rechnung trägt.
Abbildung 10: Beaufschlagen des Kraftaufnehmer mit einer definierten Gewichtskraft
RTM_X42_Modbus_BA_Manual.ai
15.01.2019
17
