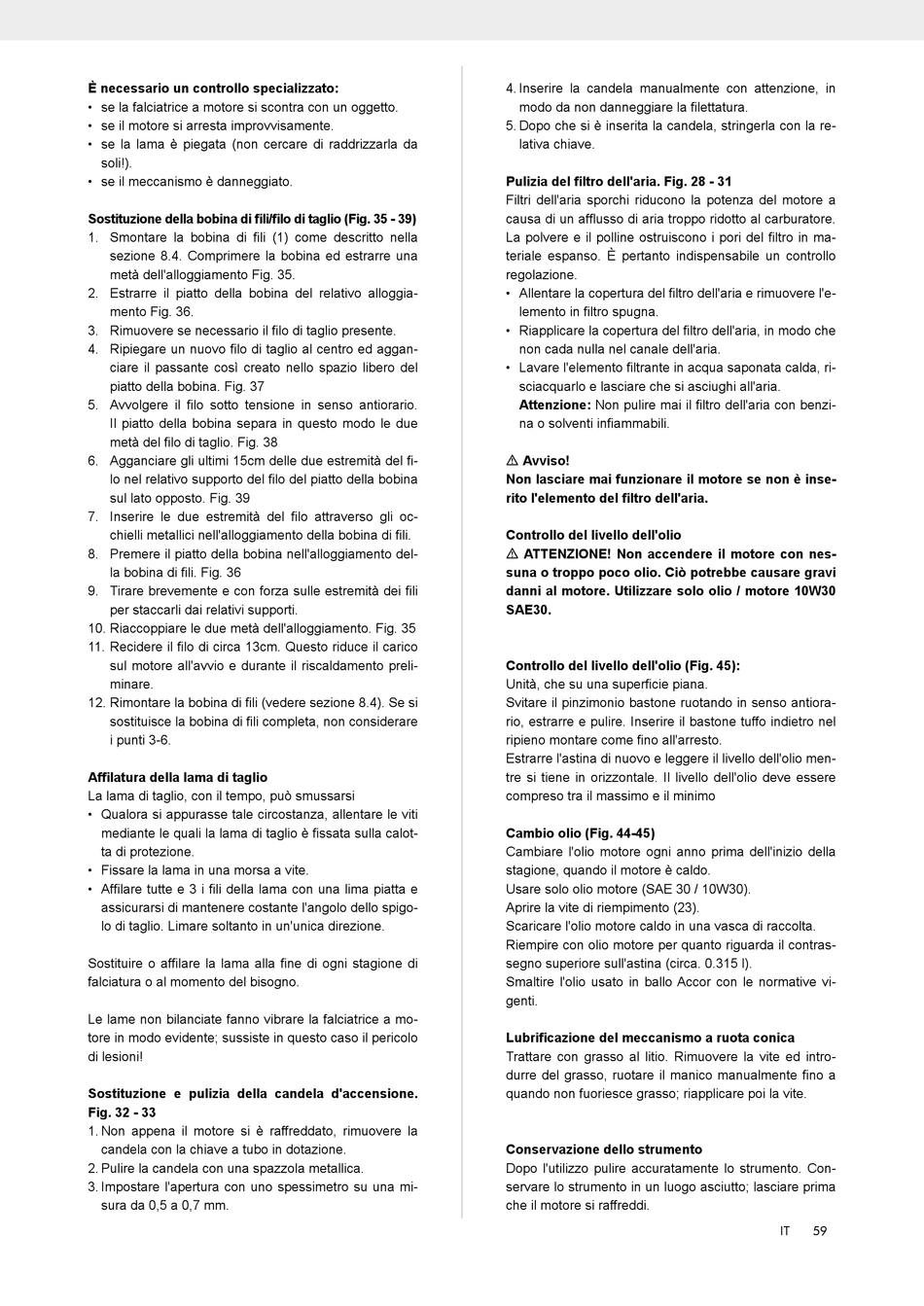

È necessario un controllo specializzato:
• se la falciatrice a motore si scontra con un oggetto.
• se il motore si arresta improvvisamente.
• se la lama è piegata (non cercare di raddrizzarla da
soli!).
• se il meccanismo è danneggiato.
Sostituzione della bobina di fili/filo di taglio (Fig. 35 - 39)
1. Smontare la bobina di fili (1) come descritto nella
sezione 8.4. Comprimere la bobina ed estrarre una
metà dell'alloggiamento Fig. 35.
2. Estrarre il piatto della bobina del relativo alloggia-
mento Fig. 36.
3. Rimuovere se necessario il filo di taglio presente.
4. Ripiegare un nuovo filo di taglio al centro ed aggan-
ciare il passante così creato nello spazio libero del
piatto della bobina. Fig. 37
5. Avvolgere il filo sotto tensione in senso antiorario.
Il piatto della bobina separa in questo modo le due
metà del filo di taglio. Fig. 38
6. Agganciare gli ultimi 15cm delle due estremità del fi-
lo nel relativo supporto del filo del piatto della bobina
sul lato opposto. Fig. 39
7. Inserire le due estremità del filo attraverso gli oc-
chielli metallici nell'alloggiamento della bobina di fili.
8. Premere il piatto della bobina nell'alloggiamento del-
la bobina di fili. Fig. 36
9. Tirare brevemente e con forza sulle estremità dei fili
per staccarli dai relativi supporti.
10. Riaccoppiare le due metà dell'alloggiamento. Fig. 35
11. Recidere il filo di circa 13cm. Questo riduce il carico
sul motore all'avvio e durante il riscaldamento preli-
minare.
12. Rimontare la bobina di fili (vedere sezione 8.4). Se si
sostituisce la bobina di fili completa, non considerare
i punti 3-6.
Affilatura della lama di taglio
La lama di taglio, con il tempo, può smussarsi
• Qualora si appurasse tale circostanza, allentare le viti
mediante le quali la lama di taglio è fissata sulla calot-
ta di protezione.
• Fissare la lama in una morsa a vite.
• Affilare tutte e 3 i fili della lama con una lima piatta e
assicurarsi di mantenere costante l'angolo dello spigo-
lo di taglio. Limare soltanto in un'unica direzione.
Sostituire o affilare la lama alla fine di ogni stagione di
falciatura o al momento del bisogno.
Le lame non bilanciate fanno vibrare la falciatrice a mo-
tore in modo evidente; sussiste in questo caso il pericolo
di lesioni!
Sostituzione e pulizia della candela d'accensione.
Fig. 32 - 33
1. Non appena il motore si è raffreddato, rimuovere la
candela con la chiave a tubo in dotazione.
2. Pulire la candela con una spazzola metallica.
3. Impostare l'apertura con uno spessimetro su una mi-
sura da 0,5 a 0,7 mm.
4. Inserire la candela manualmente con attenzione, in
modo da non danneggiare la filettatura.
5. Dopo che si è inserita la candela, stringerla con la re-
lativa chiave.
Pulizia del filtro dell'aria. Fig. 28 - 31
Filtri dell'aria sporchi riducono la potenza del motore a
causa di un afflusso di aria troppo ridotto al carburatore.
La polvere e il polline ostruiscono i pori del filtro in ma-
teriale espanso. È pertanto indispensabile un controllo
regolazione.
• Allentare la copertura del filtro dell'aria e rimuovere l'e-
lemento in filtro spugna.
• Riapplicare la copertura del filtro dell'aria, in modo che
non cada nulla nel canale dell'aria.
• Lavare l'elemento filtrante in acqua saponata calda, ri-
sciacquarlo e lasciare che si asciughi all'aria.
Attenzione: Non pulire mai il filtro dell'aria con benzi-
na o solventi infiammabili.
m Avviso!
Non lasciare mai funzionare il motore se non è inse-
rito l'elemento del filtro dell'aria.
Controllo del livello dell'olio
m ATTENZIONE! Non accendere il motore con nes-
suna o troppo poco olio. Ciò potrebbe causare gravi
danni al motore. Utilizzare solo olio / motore 10W30
SAE30.
Controllo del livello dell'olio (Fig. 45):
Unità, che su una superficie piana.
Svitare il pinzimonio bastone ruotando in senso antiora-
rio, estrarre e pulire. Inserire il bastone tuffo indietro nel
ripieno montare come fino all'arresto.
Estrarre l'astina di nuovo e leggere il livello dell'olio men-
tre si tiene in orizzontale. Il livello dell'olio deve essere
compreso tra il massimo e il minimo
Cambio olio (Fig. 44-45)
Cambiare l'olio motore ogni anno prima dell'inizio della
stagione, quando il motore è caldo.
Usare solo olio motore (SAE 30 / 10W30).
Aprire la vite di riempimento (23).
Scaricare l'olio motore caldo in una vasca di raccolta.
Riempire con olio motore per quanto riguarda il contras-
segno superiore sull'astina (circa. 0.315 l).
Smaltire l'olio usato in ballo Accor con le normative vi-
genti.
Lubrificazione del meccanismo a ruota conica
Trattare con grasso al litio. Rimuovere la vite ed intro-
durre del grasso, ruotare il manico manualmente fino a
quando non fuoriesce grasso; riapplicare poi la vite.
Conservazione dello strumento
Dopo l'utilizzo pulire accuratamente lo strumento. Con-
servare lo strumento in un luogo asciutto; lasciare prima
che il motore si raffreddi.
