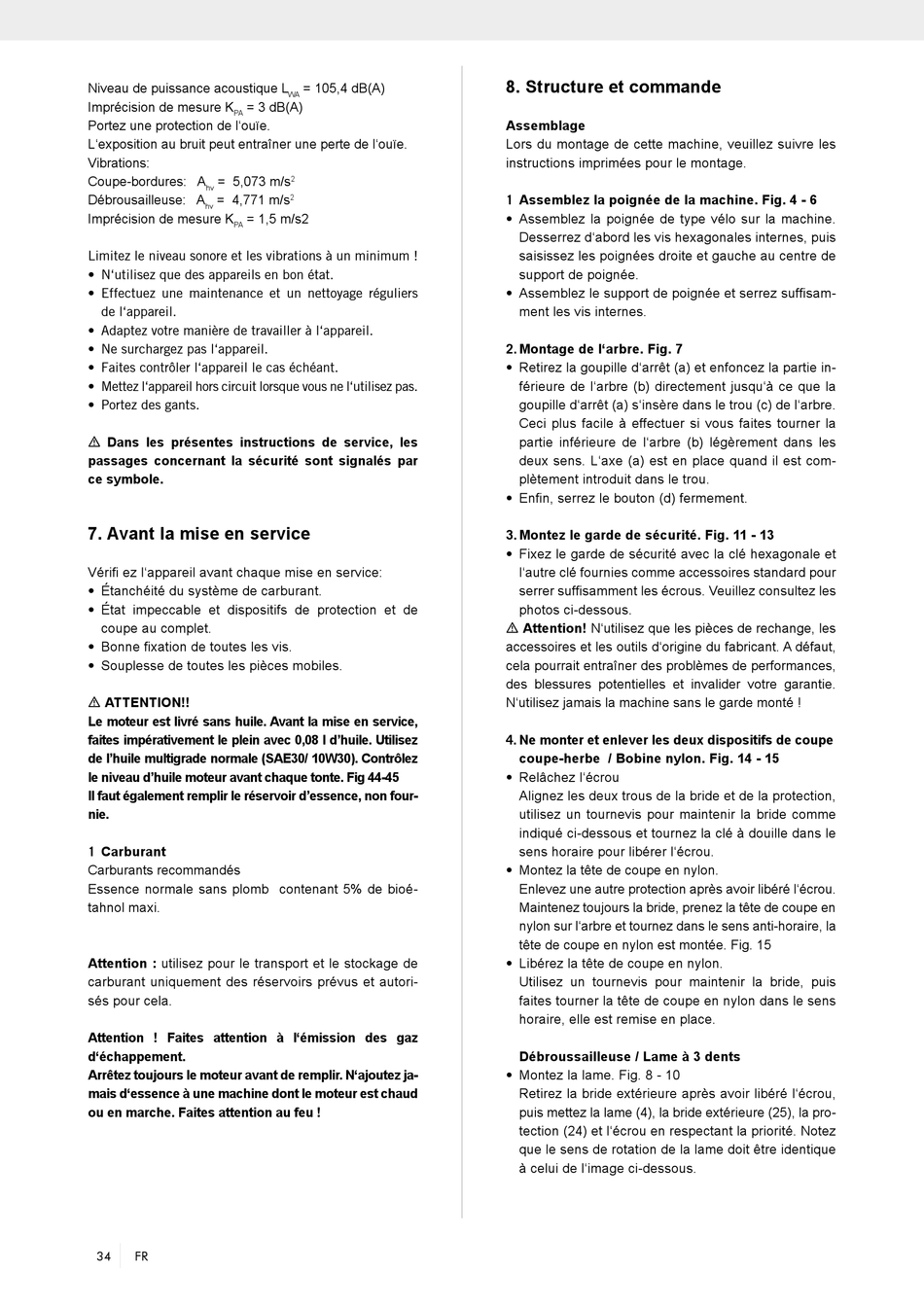

Niveau de puissance acoustique L
Imprécision de mesure K = 3 dB(A)
PA
Portez une protection de l'ouïe.
L'exposition au bruit peut entraîner une perte de l'ouïe.
Vibrations:
Coupe-bordures: A = 5,073 m/s
hv
Débrousailleuse: A = 4,771 m/s
hv
Imprécision de mesure K = 1,5 m/s2
PA
Limitez le niveau sonore et les vibrations à un minimum !
• N'utilisez que des appareils en bon état.
• Effectuez une maintenance et un nettoyage réguliers
de l'appareil.
• Adaptez votre manière de travailler à l'appareil.
• Ne surchargez pas l'appareil.
• Faites contrôler l'appareil le cas échéant.
• Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
• Portez des gants.
m Dans les présentes instructions de service, les
passages concernant la sécurité sont signalés par
ce symbole.

7. Avant la mise en service

Vérifi ez l'appareil avant chaque mise en service:
• Étanchéité du système de carburant.
• État impeccable et dispositifs de protection et de
coupe au complet.
• Bonne fixation de toutes les vis.
• Souplesse de toutes les pièces mobiles.
m ATTENTION!!
Le moteur est livré sans huile. Avant la mise en service,
faites impérativement le plein avec 0,08 l d'huile. Utilisez
de l'huile multigrade normale (SAE30/ 10W30). Contrôlez
le niveau d'huile moteur avant chaque tonte. Fig 44-45
Il faut également remplir le réservoir d'essence, non four-
nie.
1 Carburant
Carburants recommandés
Essence normale sans plomb contenant 5% de bioé-
tahnol maxi.
Attention : utilisez pour le transport et le stockage de
carburant uniquement des réservoirs prévus et autori-
sés pour cela.
Attention ! Faites attention à l'émission des gaz
d'échappement.
Arrêtez toujours le moteur avant de remplir. N'ajoutez ja-
mais d'essence à une machine dont le moteur est chaud
ou en marche. Faites attention au feu !
34 FR
= 105,4 dB(A)
WA
2
2

8. Structure et commande

Assemblage
Lors du montage de cette machine, veuillez suivre les
instructions imprimées pour le montage.
1 Assemblez la poignée de la machine. Fig. 4 - 6
• Assemblez la poignée de type vélo sur la machine.
Desserrez d'abord les vis hexagonales internes, puis
saisissez les poignées droite et gauche au centre de
support de poignée.
• Assemblez le support de poignée et serrez suffisam-
ment les vis internes.
2. Montage de l'arbre. Fig. 7
• Retirez la goupille d'arrêt (a) et enfoncez la partie in-
férieure de l'arbre (b) directement jusqu'à ce que la
goupille d'arrêt (a) s'insère dans le trou (c) de l'arbre.
Ceci plus facile à effectuer si vous faites tourner la
partie inférieure de l'arbre (b) légèrement dans les
deux sens. L'axe (a) est en place quand il est com-
plètement introduit dans le trou.
• Enfin, serrez le bouton (d) fermement.
3. Montez le garde de sécurité. Fig. 11 - 13
• Fixez le garde de sécurité avec la clé hexagonale et
l'autre clé fournies comme accessoires standard pour
serrer suffisamment les écrous. Veuillez consultez les
photos ci-dessous.
m Attention! N'utilisez que les pièces de rechange, les
accessoires et les outils d'origine du fabricant. A défaut,
cela pourrait entraîner des problèmes de performances,
des blessures potentielles et invalider votre garantie.
N'utilisez jamais la machine sans le garde monté !
4. Ne monter et enlever les deux dispositifs de coupe
coupe-herbe / Bobine nylon. Fig. 14 - 15
• Relâchez l'écrou
Alignez les deux trous de la bride et de la protection,
utilisez un tournevis pour maintenir la bride comme
indiqué ci-dessous et tournez la clé à douille dans le
sens horaire pour libérer l'écrou.
• Montez la tête de coupe en nylon.
Enlevez une autre protection après avoir libéré l'écrou.
Maintenez toujours la bride, prenez la tête de coupe en
nylon sur l'arbre et tournez dans le sens anti-horaire, la
tête de coupe en nylon est montée. Fig. 15
• Libérez la tête de coupe en nylon.
Utilisez un tournevis pour maintenir la bride, puis
faites tourner la tête de coupe en nylon dans le sens
horaire, elle est remise en place.
Débroussailleuse / Lame à 3 dents
• Montez la lame. Fig. 8 - 10
Retirez la bride extérieure après avoir libéré l'écrou,
puis mettez la lame (4), la bride extérieure (25), la pro-
tection (24) et l'écrou en respectant la priorité. Notez
que le sens de rotation de la lame doit être identique
à celui de l'image ci-dessous.
