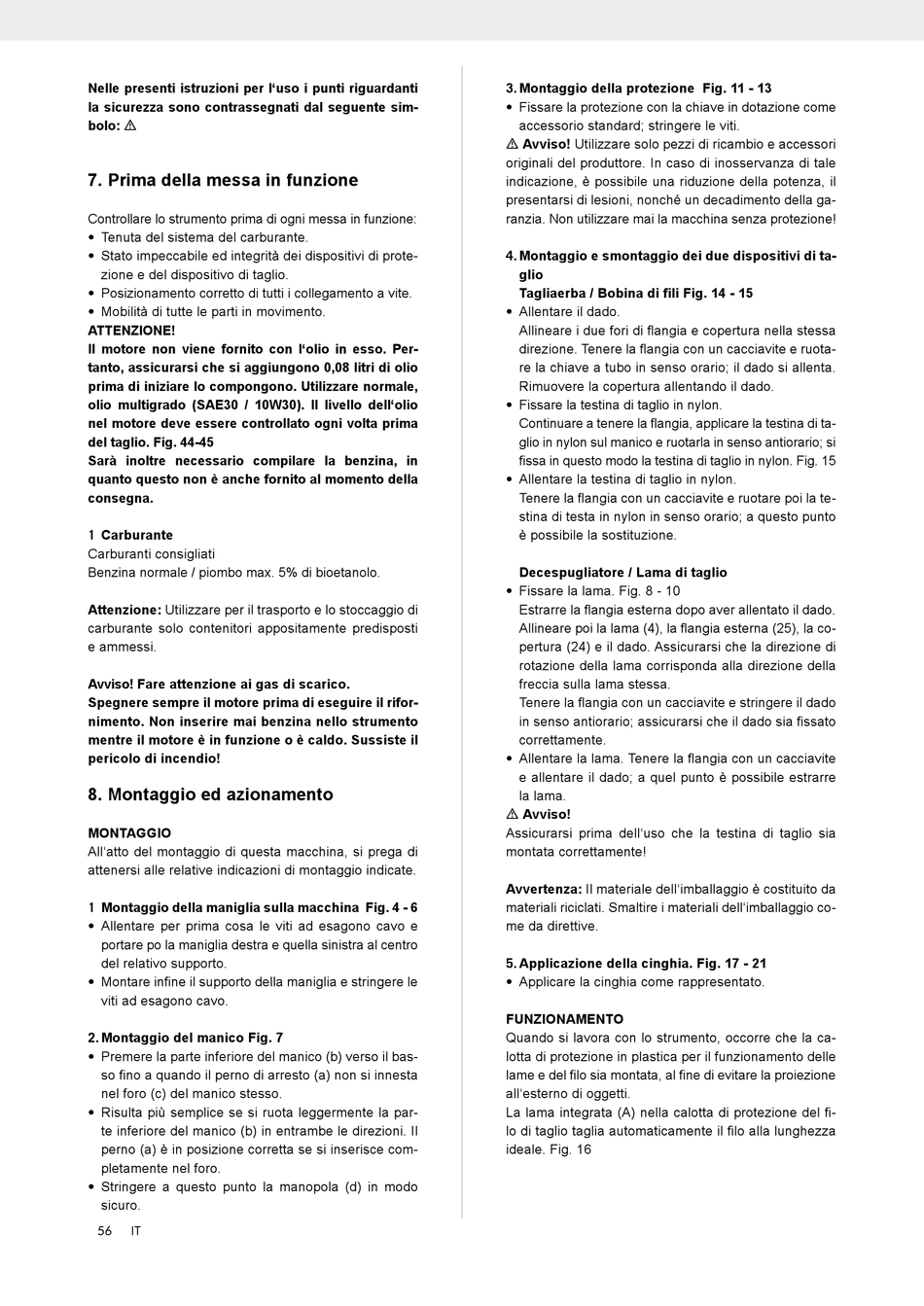

Nelle presenti istruzioni per l'uso i punti riguardanti
la sicurezza sono contrassegnati dal seguente sim-
bolo: m

7. Prima della messa in funzione

Controllare lo strumento prima di ogni messa in funzione:
• Tenuta del sistema del carburante.
• Stato impeccabile ed integrità dei dispositivi di prote-
zione e del dispositivo di taglio.
• Posizionamento corretto di tutti i collegamento a vite.
• Mobilità di tutte le parti in movimento.
ATTENZIONE!
Il motore non viene fornito con l'olio in esso. Per-
tanto, assicurarsi che si aggiungono 0,08 litri di olio
prima di iniziare lo compongono. Utilizzare normale,
olio multigrado (SAE30 / 10W30). Il livello dell'olio
nel motore deve essere controllato ogni volta prima
del taglio. Fig. 44-45
Sarà inoltre necessario compilare la benzina, in
quanto questo non è anche fornito al momento della
consegna.
1 Carburante
Carburanti consigliati
Benzina normale / piombo max. 5% di bioetanolo.
Attenzione: Utilizzare per il trasporto e lo stoccaggio di
carburante solo contenitori appositamente predisposti
e ammessi.
Avviso! Fare attenzione ai gas di scarico.
Spegnere sempre il motore prima di eseguire il rifor-
nimento. Non inserire mai benzina nello strumento
mentre il motore è in funzione o è caldo. Sussiste il
pericolo di incendio!

8. Montaggio ed azionamento

MONTAGGIO
All'atto del montaggio di questa macchina, si prega di
attenersi alle relative indicazioni di montaggio indicate.
1 Montaggio della maniglia sulla macchina Fig. 4 - 6
• Allentare per prima cosa le viti ad esagono cavo e
portare po la maniglia destra e quella sinistra al centro
del relativo supporto.
• Montare infine il supporto della maniglia e stringere le
viti ad esagono cavo.
2. Montaggio del manico Fig. 7
• Premere la parte inferiore del manico (b) verso il bas-
so fino a quando il perno di arresto (a) non si innesta
nel foro (c) del manico stesso.
• Risulta più semplice se si ruota leggermente la par-
te inferiore del manico (b) in entrambe le direzioni. Il
perno (a) è in posizione corretta se si inserisce com-
pletamente nel foro.
• Stringere a questo punto la manopola (d) in modo
sicuro.
56 IT
3. Montaggio della protezione Fig. 11 - 13
• Fissare la protezione con la chiave in dotazione come
accessorio standard; stringere le viti.
m Avviso! Utilizzare solo pezzi di ricambio e accessori
originali del produttore. In caso di inosservanza di tale
indicazione, è possibile una riduzione della potenza, il
presentarsi di lesioni, nonché un decadimento della ga-
ranzia. Non utilizzare mai la macchina senza protezione!
4. Montaggio e smontaggio dei due dispositivi di ta-
glio
Tagliaerba / Bobina di fili Fig. 14 - 15
• Allentare il dado.
Allineare i due fori di flangia e copertura nella stessa
direzione. Tenere la flangia con un cacciavite e ruota-
re la chiave a tubo in senso orario; il dado si allenta.
Rimuovere la copertura allentando il dado.
• Fissare la testina di taglio in nylon.
Continuare a tenere la flangia, applicare la testina di ta-
glio in nylon sul manico e ruotarla in senso antiorario; si
fissa in questo modo la testina di taglio in nylon. Fig. 15
• Allentare la testina di taglio in nylon.
Tenere la flangia con un cacciavite e ruotare poi la te-
stina di testa in nylon in senso orario; a questo punto
è possibile la sostituzione.
Decespugliatore / Lama di taglio
• Fissare la lama. Fig. 8 - 10
Estrarre la flangia esterna dopo aver allentato il dado.
Allineare poi la lama (4), la flangia esterna (25), la co-
pertura (24) e il dado. Assicurarsi che la direzione di
rotazione della lama corrisponda alla direzione della
freccia sulla lama stessa.
Tenere la flangia con un cacciavite e stringere il dado
in senso antiorario; assicurarsi che il dado sia fissato
correttamente.
• Allentare la lama. Tenere la flangia con un cacciavite
e allentare il dado; a quel punto è possibile estrarre
la lama.
m Avviso!
Assicurarsi prima dell'uso che la testina di taglio sia
montata correttamente!
Avvertenza: Il materiale dell'imballaggio è costituito da
materiali riciclati. Smaltire i materiali dell'imballaggio co-
me da direttive.
5. Applicazione della cinghia. Fig. 17 - 21
• Applicare la cinghia come rappresentato.
FUNZIONAMENTO
Quando si lavora con lo strumento, occorre che la ca-
lotta di protezione in plastica per il funzionamento delle
lame e del filo sia montata, al fine di evitare la proiezione
all'esterno di oggetti.
La lama integrata (A) nella calotta di protezione del fi-
lo di taglio taglia automaticamente il filo alla lunghezza
ideale. Fig. 16
