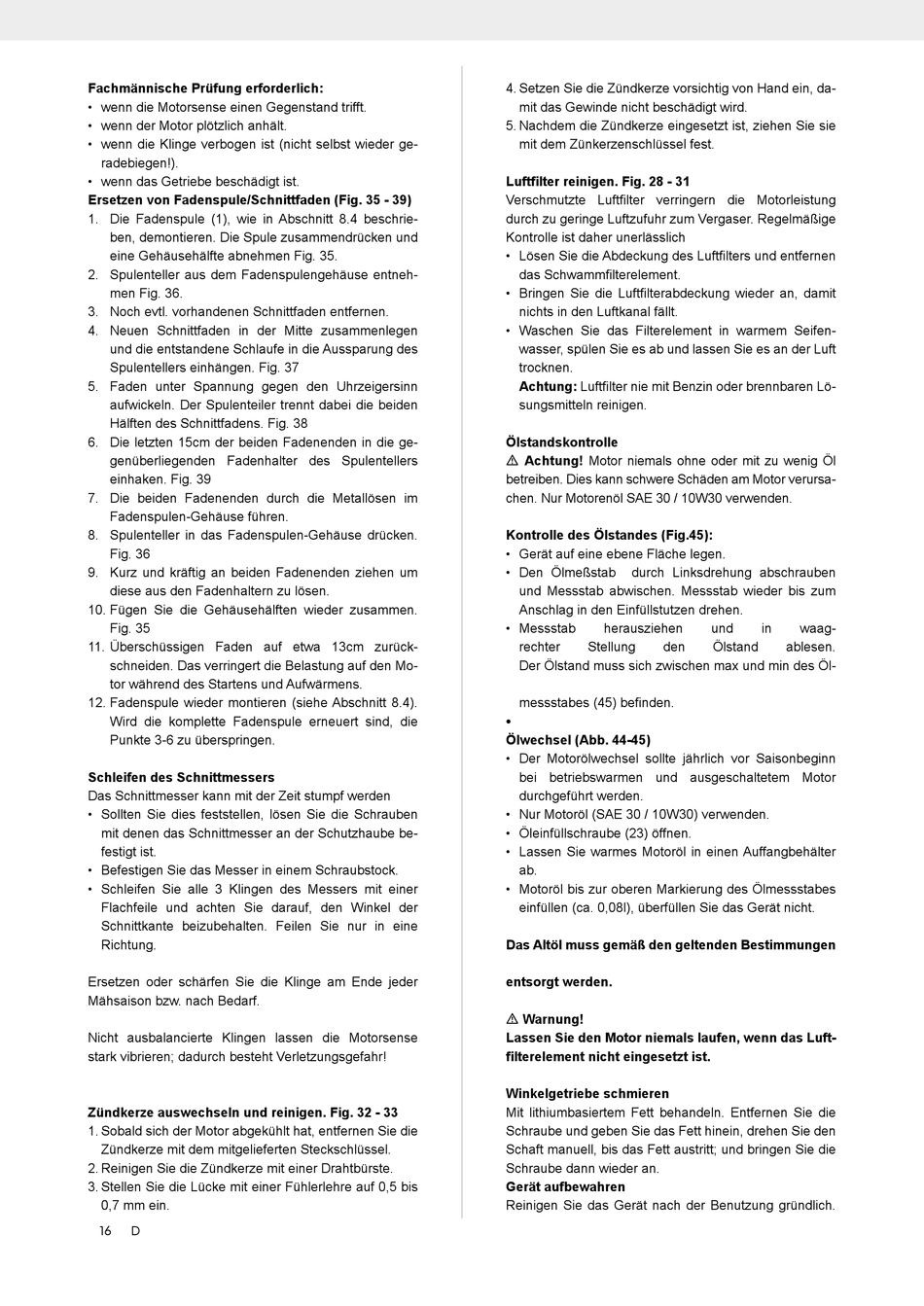

Scheppach BCH3200PB4 Originalbetriebsanleitung Seite 16

Fachmännische Prüfung erforderlich:
• wenn die Motorsense einen Gegenstand trifft.
• wenn der Motor plötzlich anhält.
• wenn die Klinge verbogen ist (nicht selbst wieder ge-
radebiegen!).
• wenn das Getriebe beschädigt ist.
Ersetzen von Fadenspule/Schnittfaden (Fig. 35 - 39)
1. Die Fadenspule (1), wie in Abschnitt 8.4 beschrie-
ben, demontieren. Die Spule zusammendrücken und
eine Gehäusehälfte abnehmen Fig. 35.
2. Spulenteller aus dem Fadenspulengehäuse entneh-
men Fig. 36.
3. Noch evtl. vorhandenen Schnittfaden entfernen.
4. Neuen Schnittfaden in der Mitte zusammenlegen
und die entstandene Schlaufe in die Aussparung des
Spulentellers einhängen. Fig. 37
5. Faden unter Spannung gegen den Uhrzeigersinn
aufwickeln. Der Spulenteiler trennt dabei die beiden
Hälften des Schnittfadens. Fig. 38
6. Die letzten 15cm der beiden Fadenenden in die ge-
genüberliegenden Fadenhalter des Spulentellers
einhaken. Fig. 39
7. Die beiden Fadenenden durch die Metallösen im
Fadenspulen-Gehäuse führen.
8. Spulenteller in das Fadenspulen-Gehäuse drücken.
Fig. 36
9. Kurz und kräftig an beiden Fadenenden ziehen um
diese aus den Fadenhaltern zu lösen.
10. Fügen Sie die Gehäusehälften wieder zusammen.
Fig. 35
11. Überschüssigen Faden auf etwa 13cm zurück-
schneiden. Das verringert die Belastung auf den Mo-
tor während des Startens und Aufwärmens.
12. Fadenspule wieder montieren (siehe Abschnitt 8.4).
Wird die komplette Fadenspule erneuert sind, die
Punkte 3-6 zu überspringen.
Schleifen des Schnittmessers
Das Schnittmesser kann mit der Zeit stumpf werden
• Sollten Sie dies feststellen, lösen Sie die Schrauben
mit denen das Schnittmesser an der Schutzhaube be-
festigt ist.
• Befestigen Sie das Messer in einem Schraubstock.
• Schleifen Sie alle 3 Klingen des Messers mit einer
Flachfeile und achten Sie darauf, den Winkel der
Schnittkante beizubehalten. Feilen Sie nur in eine
Richtung.
Ersetzen oder schärfen Sie die Klinge am Ende jeder
Mähsaison bzw. nach Bedarf.
Nicht ausbalancierte Klingen lassen die Motorsense
stark vibrieren; dadurch besteht Verletzungsgefahr!
Zündkerze auswechseln und reinigen. Fig. 32 - 33
1. Sobald sich der Motor abgekühlt hat, entfernen Sie die
Zündkerze mit dem mitgelieferten Steckschlüssel.
2. Reinigen Sie die Zündkerze mit einer Drahtbürste.
3. Stellen Sie die Lücke mit einer Fühlerlehre auf 0,5 bis
0,7 mm ein.
16 D
4. Setzen Sie die Zündkerze vorsichtig von Hand ein, da-
mit das Gewinde nicht beschädigt wird.
5. Nachdem die Zündkerze eingesetzt ist, ziehen Sie sie
mit dem Zünkerzenschlüssel fest.
Luftfilter reinigen. Fig. 28 - 31
Verschmutzte Luftfilter verringern die Motorleistung
durch zu geringe Luftzufuhr zum Vergaser. Regelmäßige
Kontrolle ist daher unerlässlich
• Lösen Sie die Abdeckung des Luftfilters und entfernen
das Schwammfilterelement.
• Bringen Sie die Luftfilterabdeckung wieder an, damit
nichts in den Luftkanal fällt.
• Waschen Sie das Filterelement in warmem Seifen-
wasser, spülen Sie es ab und lassen Sie es an der Luft
trocknen.
Achtung: Luftfilter nie mit Benzin oder brennbaren Lö-
sungsmitteln reinigen.
Ölstandskontrolle
m Achtung! Motor niemals ohne oder mit zu wenig Öl
betreiben. Dies kann schwere Schäden am Motor verursa-
chen. Nur Motorenöl SAE 30 / 10W30 verwenden.
Kontrolle des Ölstandes (Fig.45):
• Gerät auf eine ebene Fläche legen.
• Den Ölmeßstab durch Linksdrehung abschrauben
und Messstab abwischen. Messstab wieder bis zum
Anschlag in den Einfüllstutzen drehen.
• Messstab herausziehen
rechter Stellung den
Der Ölstand muss sich zwischen max und min des Öl-
messstabes (45) befinden.
•
Ölwechsel (Abb. 44-45)
• Der Motorölwechsel sollte jährlich vor Saisonbeginn
bei betriebswarmen und ausgeschaltetem Motor
durchgeführt werden.
• Nur Motoröl (SAE 30 / 10W30) verwenden.
• Öleinfüllschraube (23) öffnen.
• Lassen Sie warmes Motoröl in einen Auffangbehälter
ab.
• Motoröl bis zur oberen Markierung des Ölmessstabes
einfüllen (ca. 0,08l), überfüllen Sie das Gerät nicht.
Das Altöl muss gemäß den geltenden Bestimmungen
entsorgt werden.
m Warnung!
Lassen Sie den Motor niemals laufen, wenn das Luft-
filterelement nicht eingesetzt ist.
Winkelgetriebe schmieren
Mit lithiumbasiertem Fett behandeln. Entfernen Sie die
Schraube und geben Sie das Fett hinein, drehen Sie den
Schaft manuell, bis das Fett austritt; und bringen Sie die
Schraube dann wieder an.
Gerät aufbewahren
Reinigen Sie das Gerät nach der Benutzung gründlich.
und in waag-
Ölstand ablesen.
