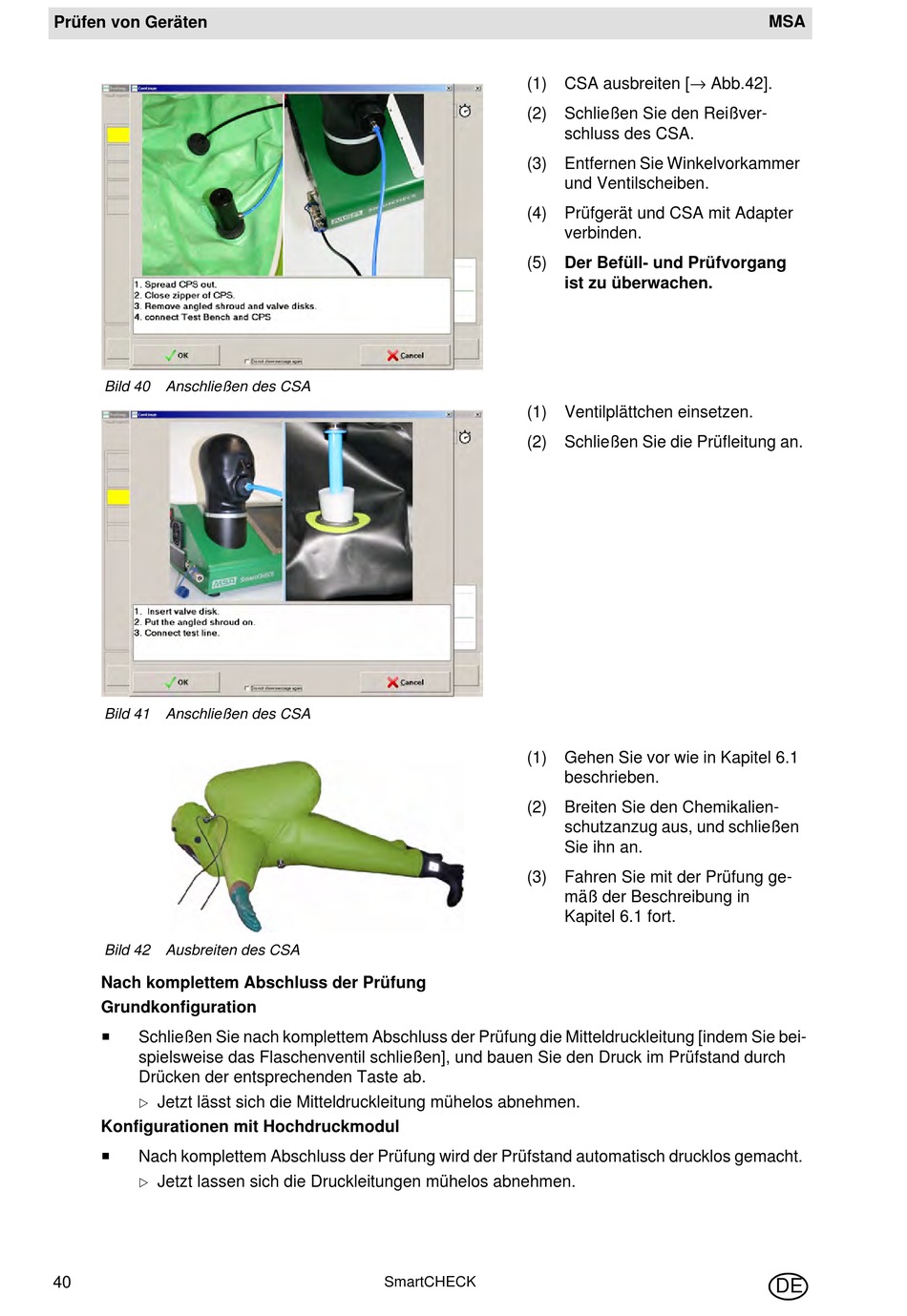

MSA SmartCHECK Gebrauchsanleitung Seite 40

Prüfen von Geräten
Bild 40 Anschließen des CSA
Bild 41 Anschließen des CSA
Bild 42 Ausbreiten des CSA
Nach komplettem Abschluss der Prüfung
Grundkonfiguration

Schließen Sie nach komplettem Abschluss der Prüfung die Mitteldruckleitung [indem Sie bei-
spielsweise das Flaschenventil schließen], und bauen Sie den Druck im Prüfstand durch
Drücken der entsprechenden Taste ab.
Jetzt lässt sich die Mitteldruckleitung mühelos abnehmen.

Konfigurationen mit Hochdruckmodul

Nach komplettem Abschluss der Prüfung wird der Prüfstand automatisch drucklos gemacht.
Jetzt lassen sich die Druckleitungen mühelos abnehmen.

40
(1)
(2)
(3)
(4)
(5)
(1)
(2)
(1)
(2)
(3)
SmartCHECK
CSA ausbreiten [→ Abb.42].
Schließen Sie den Reißver-
schluss des CSA.
Entfernen Sie Winkelvorkammer
und Ventilscheiben.
Prüfgerät und CSA mit Adapter
verbinden.
Der Befüll- und Prüfvorgang
ist zu überwachen.
Ventilplättchen einsetzen.
Schließen Sie die Prüfleitung an.
Gehen Sie vor wie in Kapitel 6.1
beschrieben.
Breiten Sie den Chemikalien-
schutzanzug aus, und schließen
Sie ihn an.
Fahren Sie mit der Prüfung ge-
mäß der Beschreibung in
Kapitel 6.1 fort.
MSA
DE
