Prüfinformation für alle Geräte
5.5 Überblick Prüfbildschirm SmartCHECK Module
Dieser Prüfbildschirm zeigt ein zusätzliches Manometer für Hochdruck; alle anderen Felder sind
gleich.

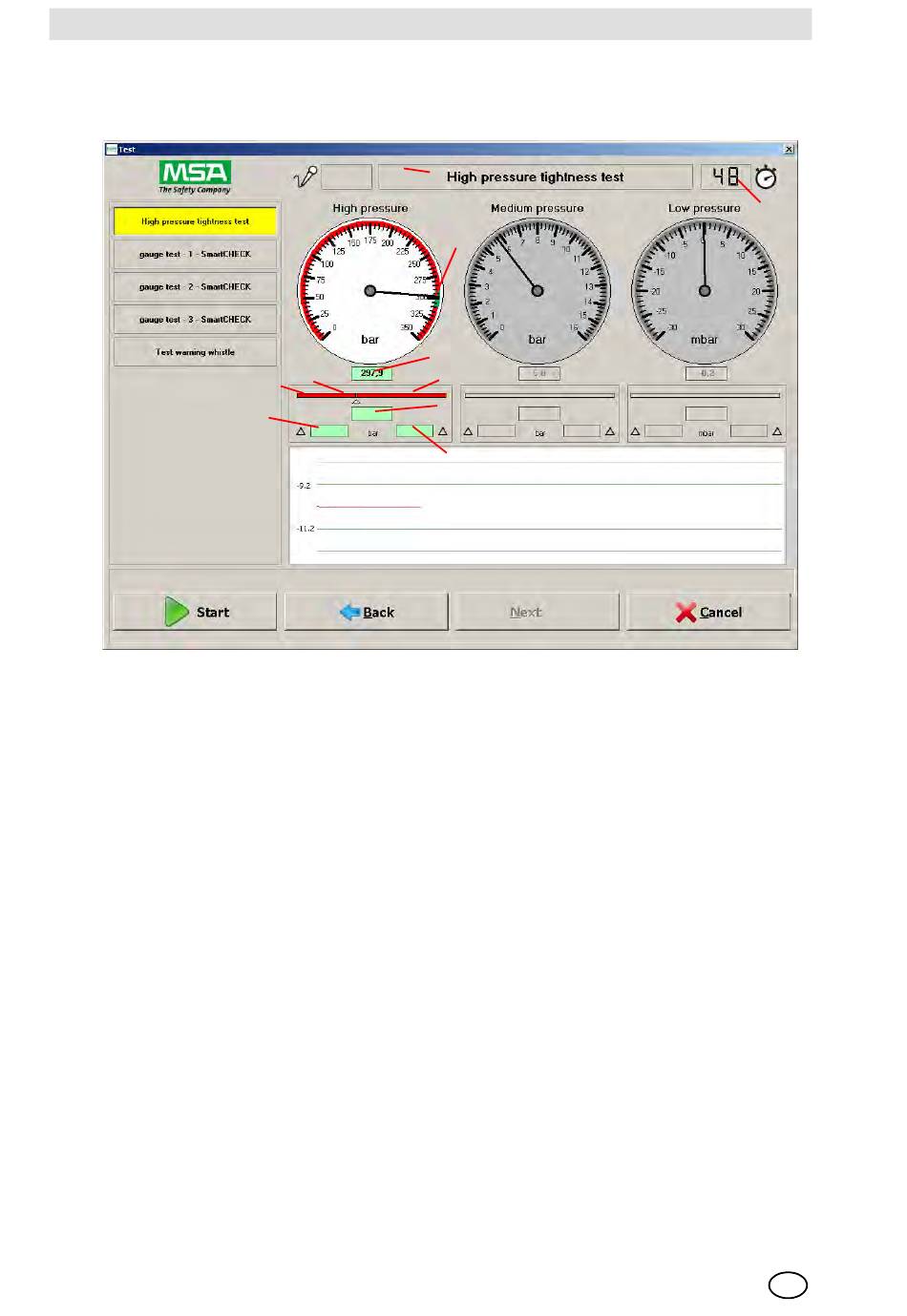

Bild 15 Überblick über den Prüfbildschirm
1 Timer [Countdown]
2 Aktuelle Prüfung
3 Liste der Prüfungen
4a Vergrößerte Ansicht des Toleranzbereichs 12
4b Unterer Toleranzwert
4c Oberer Toleranzwert
5 Manometer für Prüfung nicht erforderlich
[grau hinterlegt]
6 Aktives Manometer
7 Aktuelle Messung
8 Negative Druckabweichung gegenüber
Startwert
26
2
15
3
6
4a
4b
8
11
13
16
SmartCHECK
12
5
5
7
4c
9
10
14
9 Startwert der Messung
10 Positive Druckabweichung gegenüber Startwert
11 Druckkurve [mit grafischen Toleranzwerten]
Anzeige des Toleranzbereichs
13 Aktuelle Prüfung unterbrechen
14 Gehen Sie zur nächsten Seite [Beendigung oder
Unterbrechung der aktiven Prüfung, grau hinterlegt]
15 Messwarnsignal [nicht aktiv]
16 Gehen Sie zur vorherigen Seite [Beendigung oder
Unterbrechung der aktiven Prüfung, grau hinterlegt]
17 Beendet diese Prüfung und öffnet die Geräteaus-
wahl
MSA
1
6
17
