Prüfen von Geräten

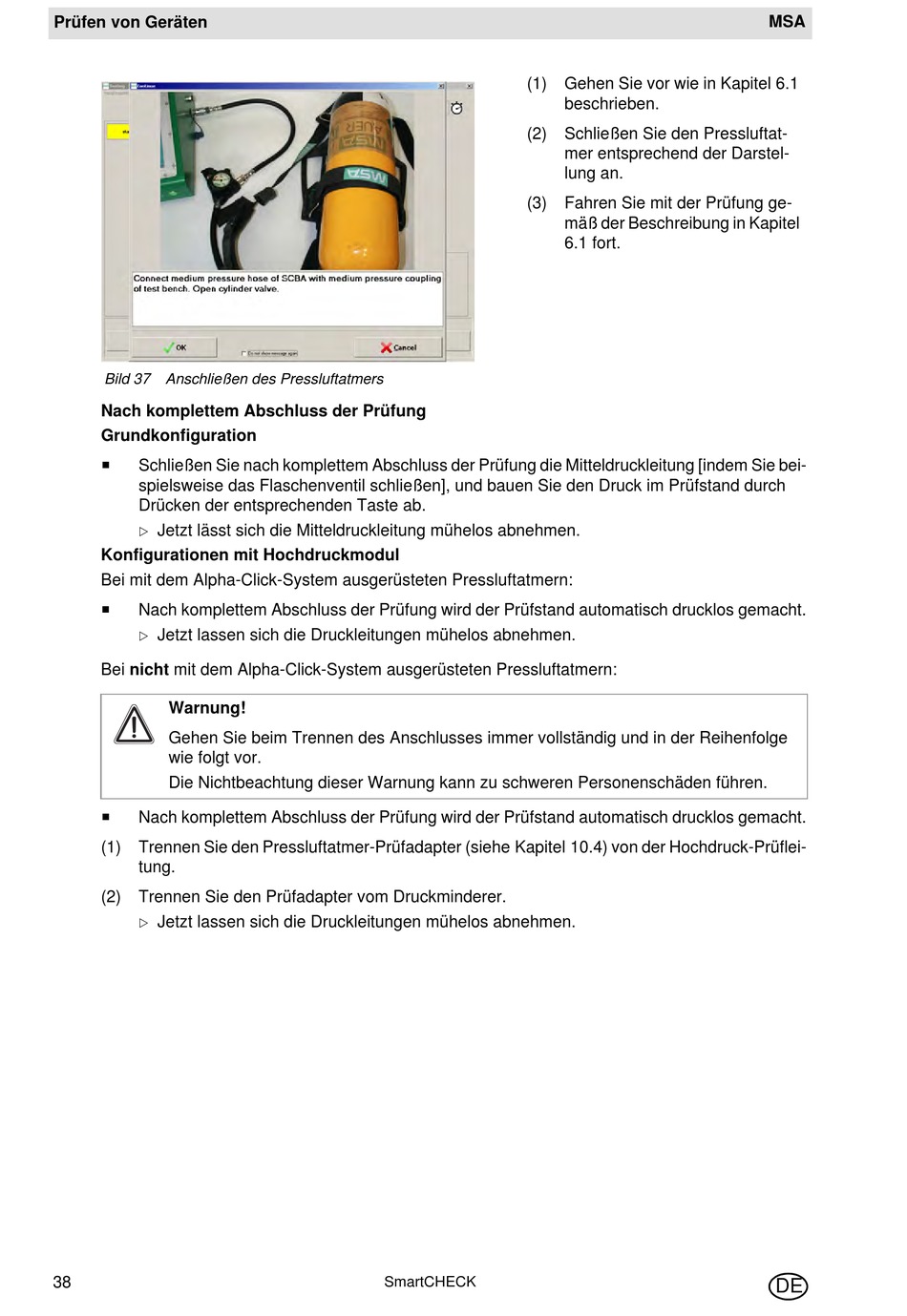

Bild 37 Anschließen des Pressluftatmers
Nach komplettem Abschluss der Prüfung
Grundkonfiguration

Schließen Sie nach komplettem Abschluss der Prüfung die Mitteldruckleitung [indem Sie bei-
spielsweise das Flaschenventil schließen], und bauen Sie den Druck im Prüfstand durch
Drücken der entsprechenden Taste ab.
Jetzt lässt sich die Mitteldruckleitung mühelos abnehmen.

Konfigurationen mit Hochdruckmodul
Bei mit dem Alpha-Click-System ausgerüsteten Pressluftatmern:

Nach komplettem Abschluss der Prüfung wird der Prüfstand automatisch drucklos gemacht.
Jetzt lassen sich die Druckleitungen mühelos abnehmen.

Bei nicht mit dem Alpha-Click-System ausgerüsteten Pressluftatmern:
Warnung!
Gehen Sie beim Trennen des Anschlusses immer vollständig und in der Reihenfolge
wie folgt vor.
Die Nichtbeachtung dieser Warnung kann zu schweren Personenschäden führen.

Nach komplettem Abschluss der Prüfung wird der Prüfstand automatisch drucklos gemacht.
(1) Trennen Sie den Pressluftatmer-Prüfadapter (siehe Kapitel 10.4) von der Hochdruck-Prüflei-
tung.
(2) Trennen Sie den Prüfadapter vom Druckminderer.
Jetzt lassen sich die Druckleitungen mühelos abnehmen.

38
(1)
(2)
(3)
SmartCHECK
Gehen Sie vor wie in Kapitel 6.1
beschrieben.
Schließen Sie den Pressluftat-
mer entsprechend der Darstel-
lung an.
Fahren Sie mit der Prüfung ge-
mäß der Beschreibung in Kapitel
6.1 fort.
