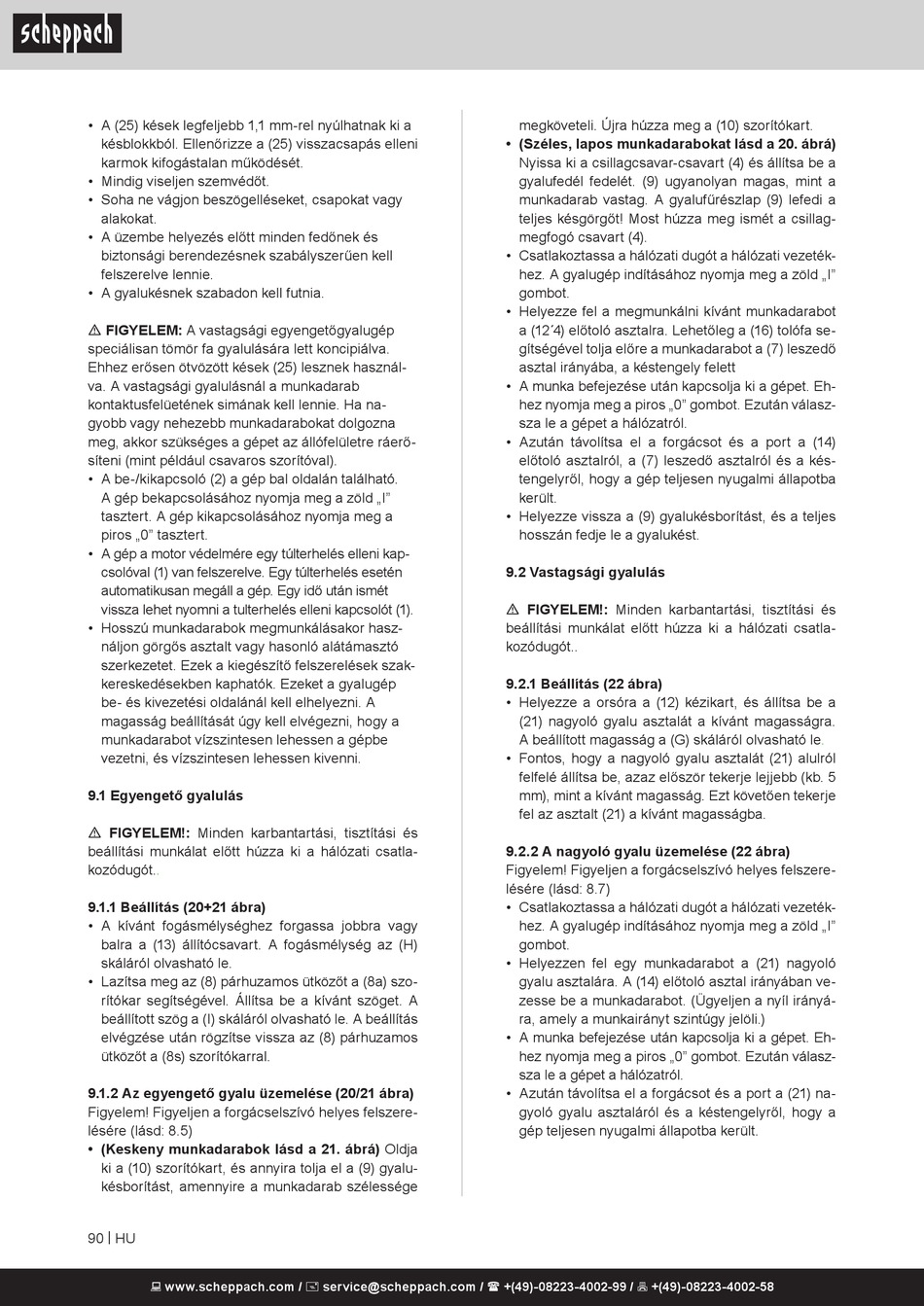

Scheppach HMS1080 Original Bedienungsanleitung Seite 90

• A (25) kések legfeljebb 1,1 mm-rel nyúlhatnak ki a
késblokkból. Ellenőrizze a (25) visszacsapás elleni
karmok kifogástalan működését.
• Mindig viseljen szemvédőt.
• Soha ne vágjon beszögelléseket, csapokat vagy
alakokat.
• A üzembe helyezés előtt minden fedőnek és
biztonsági berendezésnek szabályszerűen kell
felszerelve lennie.
• A gyalukésnek szabadon kell futnia.
m FIGYELEM: A vastagsági egyengetőgyalugép
speciálisan tömör fa gyalulására lett koncipiálva.
Ehhez erősen ötvözött kések (25) lesznek használ-
va. A vastagsági gyalulásnál a munkadarab
kontaktusfelüetének simának kell lennie. Ha na-
gyobb vagy nehezebb munkadarabokat dolgozna
meg, akkor szükséges a gépet az állófelületre ráerő-
síteni (mint például csavaros szorítóval).
• A be-/kikapcsoló (2) a gép bal oldalán található.
A gép bekapcsolásához nyomja meg a zöld „I"
tasztert. A gép kikapcsolásához nyomja meg a
piros „0" tasztert.
• A gép a motor védelmére egy túlterhelés elleni kap-
csolóval (1) van felszerelve. Egy túlterhelés esetén
automatikusan megáll a gép. Egy idő után ismét
vissza lehet nyomni a tulterhelés elleni kapcsolót (1).
• Hosszú munkadarabok megmunkálásakor hasz-
náljon görgős asztalt vagy hasonló alátámasztó
szerkezetet. Ezek a kiegészítő felszerelések szak-
kereskedésekben kaphatók. Ezeket a gyalugép
be- és kivezetési oldalánál kell elhelyezni. A
magasság beállítását úgy kell elvégezni, hogy a
munkadarabot vízszintesen lehessen a gépbe
vezetni, és vízszintesen lehessen kivenni.
9.1 Egyengető gyalulás
m FIGYELEM!: Minden karbantartási, tisztítási és
beállítási munkálat előtt húzza ki a hálózati csatla-
kozódugót..
9.1.1 Beállítás (20+21 ábra)
• A kívánt fogásmélységhez forgassa jobbra vagy
balra a (13) állítócsavart. A fogásmélység az (H)
skáláról olvasható le.
• Lazítsa meg az (8) párhuzamos ütközőt a (8a) szo-
rítókar segítségével. Állítsa be a kívánt szöget. A
beállított szög a (I) skáláról olvasható le. A beállítás
elvégzése után rögzítse vissza az (8) párhuzamos
ütközőt a (8s) szorítókarral.
9.1.2 Az egyengető gyalu üzemelése (20/21 ábra)
Figyelem! Figyeljen a forgácselszívó helyes felszere-
lésére (lásd: 8.5)
• (Keskeny munkadarabok lásd a 21. ábrá) Oldja
ki a (10) szorítókart, és annyira tolja el a (9) gyalu-
késborítást, amennyire a munkadarab szélessége
90 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
megköveteli. Újra húzza meg a (10) szorítókart.
• (Széles, lapos munkadarabokat lásd a 20. ábrá)
Nyissa ki a csillagcsavar-csavart (4) és állítsa be a
gyalufedél fedelét. (9) ugyanolyan magas, mint a
munkadarab vastag. A gyalufűrészlap (9) lefedi a
teljes késgörgőt! Most húzza meg ismét a csillag-
megfogó csavart (4).
• Csatlakoztassa a hálózati dugót a hálózati vezeték-
hez. A gyalugép indításához nyomja meg a zöld „I"
gombot.
• Helyezze fel a megmunkálni kívánt munkadarabot
a (12´4) előtoló asztalra. Lehetőleg a (16) tolófa se-
gítségével tolja előre a munkadarabot a (7) leszedő
asztal irányába, a késtengely felett
• A munka befejezése után kapcsolja ki a gépet. Eh-
hez nyomja meg a piros „0" gombot. Ezután válasz-
sza le a gépet a hálózatról.
• Azután távolítsa el a forgácsot és a port a (14)
előtoló asztalról, a (7) leszedő asztalról és a kés-
tengelyről, hogy a gép teljesen nyugalmi állapotba
került.
• Helyezze vissza a (9) gyalukésborítást, és a teljes
hosszán fedje le a gyalukést.
9.2 Vastagsági gyalulás
m FIGYELEM!: Minden karbantartási, tisztítási és
beállítási munkálat előtt húzza ki a hálózati csatla-
kozódugót..
9.2.1 Beállítás (22 ábra)
• Helyezze a orsóra a (12) kézikart, és állítsa be a
(21) nagyoló gyalu asztalát a kívánt magasságra.
A beállított magasság a (G) skáláról olvasható
• Fontos, hogy a nagyoló gyalu asztalát (21) alulról
felfelé állítsa be, azaz először tekerje lejjebb (kb. 5
mm), mint a kívánt magasság. Ezt követően tekerje
fel az asztalt (21) a kívánt magasságba.
9.2.2 A nagyoló gyalu üzemelése (22 ábra)
Figyelem! Figyeljen a forgácselszívó helyes felszere-
lésére (lásd: 8.7)
• Csatlakoztassa a hálózati dugót a hálózati vezeték-
hez. A gyalugép indításához nyomja meg a zöld „I"
gombot.
• Helyezzen fel egy munkadarabot a (21) nagyoló
gyalu asztalára. A (14) előtoló asztal irányában ve-
zesse be a munkadarabot. (Ügyeljen a nyíl irányá-
ra, amely a munkairányt szintúgy jelöli.)
• A munka befejezése után kapcsolja ki a gépet. Eh-
hez nyomja meg a piros „0" gombot. Ezután válasz-
sza le a gépet a hálózatról.
• Azután távolítsa el a forgácsot és a port a (21) na-
gyoló gyalu asztaláról és a késtengelyről, hogy a
gép teljesen nyugalmi állapotba került.
le.
