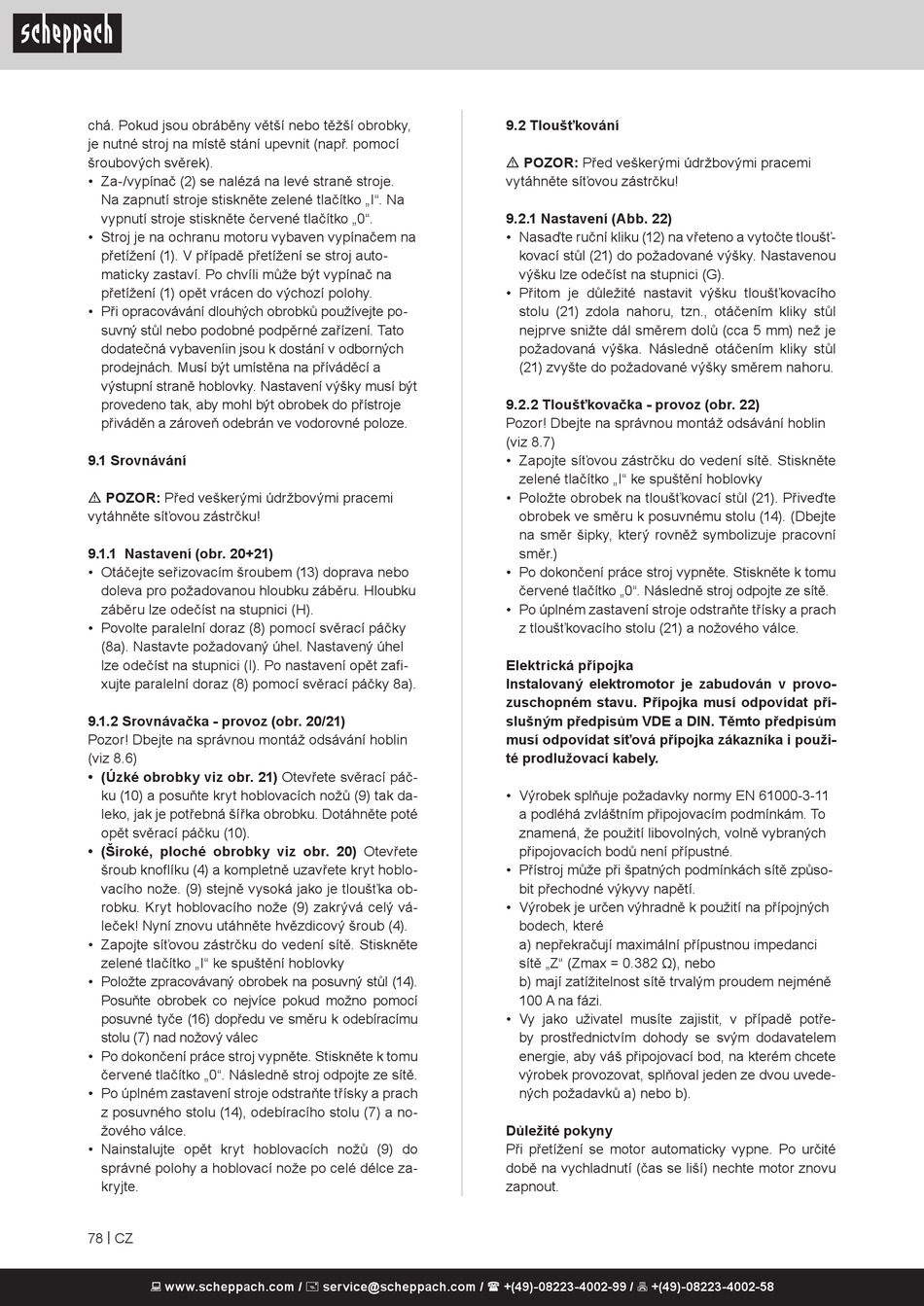

chá. Pokud jsou obráběny větší nebo těžší obrobky,
je nutné stroj na místě stání upevnit (např. pomocí
šroubových svěrek).
• Za-/vypínač (2) se nalézá na levé straně stroje.
Na zapnutí stroje stiskněte zelené tlačítko „I". Na
vypnutí stroje stiskněte červené tlačítko „0".
• Stroj je na ochranu motoru vybaven vypínačem na
přetížení (1). V případě přetížení se stroj auto-
maticky zastaví. Po chvíli může být vypínač na
přetížení (1) opět vrácen do výchozí polohy.
• Při opracovávání dlouhých obrobků používejte po-
suvný stůl nebo podobné podpěrné zařízení. Tato
dodatečná vybaveníin jsou k dostání v odborných
prodejnách. Musí být umístěna na příváděcí a
výstupní straně hoblovky. Nastavení výšky musí být
provedeno tak, aby mohl být obrobek do přístroje
přiváděn a zároveň odebrán ve vodorovné poloze.
9.1 Srovnávání
m POZOR: Před veškerými údržbovými pracemi
vytáhněte síťovou zástrčku!
9.1.1 Nastavení (obr. 20+21)
• Otáčejte seřizovacím šroubem (13) doprava nebo
doleva pro požadovanou hloubku záběru. Hloubku
záběru lze odečíst na stupnici (H).
• Povolte paralelní doraz (8) pomocí svěrací páčky
(8a). Nastavte požadovaný úhel. Nastavený úhel
lze odečíst na stupnici (I). Po nastavení opět zafi-
xujte paralelní doraz (8) pomocí svěrací páčky 8a).
9.1.2 Srovnávačka - provoz (obr. 20/21)
Pozor! Dbejte na správnou montáž odsávání hoblin
(viz 8.6)
• (Úzké obrobky viz obr. 21) Otevřete svěrací páč-
ku (10) a posuňte kryt hoblovacích nožů (9) tak da-
leko, jak je potřebná šířka obrobku. Dotáhněte poté
opět svěrací páčku (10).
• (Široké, ploché obrobky viz obr. 20) Otevřete
šroub knoflíku (4) a kompletně uzavřete kryt hoblo-
vacího nože. (9) stejně vysoká jako je tloušťka ob-
robku. Kryt hoblovacího nože (9) zakrývá celý vá-
leček! Nyní znovu utáhněte hvězdicový šroub (4).
• Zapojte síťovou zástrčku do vedení sítě. Stiskněte
zelené tlačítko „I" ke spuštění hoblovky
• Položte zpracovávaný obrobek na posuvný stůl (14).
Posuňte obrobek co nejvíce pokud možno pomocí
posuvné tyče (16) dopředu ve směru k odebíracímu
stolu (7) nad nožový válec
• Po dokončení práce stroj vypněte. Stiskněte k tomu
červené tlačítko „0". Následně stroj odpojte ze sítě.
• Po úplném zastavení stroje odstraňte třísky a prach
z posuvného stolu (14), odebíracího stolu (7) a no-
žového válce.
• Nainstalujte opět kryt hoblovacích nožů (9) do
správné polohy a hoblovací nože po celé délce za-
kryjte.
78 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9.2 Tloušťkování
m POZOR: Před veškerými údržbovými pracemi
vytáhněte síťovou zástrčku!
9.2.1 Nastavení (Abb. 22)
• Nasaďte ruční kliku (12) na vřeteno a vytočte tloušť-
kovací stůl (21) do požadované výšky. Nastavenou
výšku lze odečíst na stupnici (G).
• Přitom je důležité nastavit výšku tloušťkovacího
stolu (21) zdola nahoru, tzn., otáčením kliky stůl
nejprve snižte dál směrem dolů (cca 5 mm) než je
požadovaná výška. Následně otáčením kliky stůl
(21) zvyšte do požadované výšky směrem nahoru.
9.2.2 Tloušťkovačka - provoz (obr. 22)
Pozor! Dbejte na správnou montáž odsávání hoblin
(viz 8.7)
• Zapojte síťovou zástrčku do vedení sítě. Stiskněte
zelené tlačítko „I" ke spuštění hoblovky
• Položte obrobek na tloušťkovací stůl (21). Přiveďte
obrobek ve směru k posuvnému stolu (14). (Dbejte
na směr šipky, který rovněž symbolizuje pracovní
směr.)
• Po dokončení práce stroj vypněte. Stiskněte k tomu
červené tlačítko „0". Následně stroj odpojte ze sítě.
• Po úplném zastavení stroje odstraňte třísky a prach
z tloušťkovacího stolu (21) a nožového válce.
Elektrická přípojka
Instalovaný elektromotor je zabudován v provo-
zuschopném stavu. Přípojka musí odpovídat pří-
slušným předpisům VDE a DIN. Těmto předpisům
musí odpovídat síťová přípojka zákazníka i použi-
té prodlužovací kabely.
• Výrobek splňuje požadavky normy EN 61000-3-11
a podléhá zvláštním připojovacím podmínkám. To
znamená, že použití libovolných, volně vybraných
připojovacích bodů není přípustné.
• Přístroj může při špatných podmínkách sítě způso-
bit přechodné výkyvy napětí.
• Výrobek je určen výhradně k použití na přípojných
bodech, které
a) nepřekračují maximální přípustnou impedanci
sítě „Z" (Zmax = 0.382 Ω), nebo
b) mají zatížitelnost sítě trvalým proudem nejméně
100 A na fázi.
• Vy jako uživatel musíte zajistit, v případě potře-
by prostřednictvím dohody se svým dodavatelem
energie, aby váš připojovací bod, na kterém chcete
výrobek provozovat, splňoval jeden ze dvou uvede-
ných požadavků a) nebo b).
Důležité pokyny
Při přetížení se motor automaticky vypne. Po určité
době na vychladnutí (čas se liší) nechte motor znovu
zapnout.
