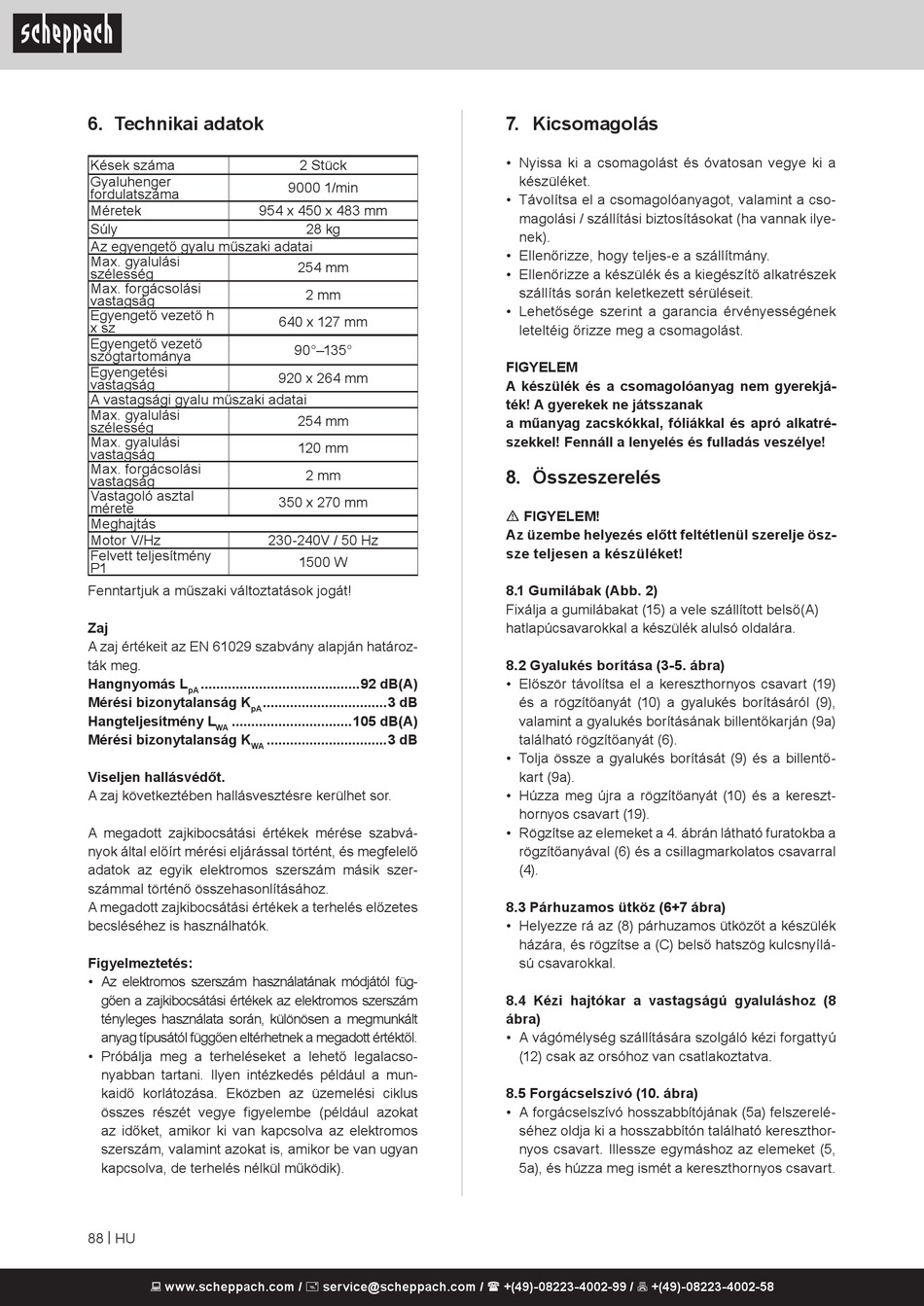

6. Technikai adatok

Kések száma
Gyaluhenger
fordulatszáma
Méretek 954 x 450 x 483 mm
Súly
Az egyengető gyalu műszaki adatai
Max. gyalulási
szélesség
Max. forgácsolási
vastagság
Egyengető vezető h
x sz
Egyengető vezető
szögtartománya
Egyengetési
vastagság
A vastagsági gyalu műszaki adatai
Max. gyalulási
szélesség
Max. gyalulási
vastagság
Max. forgácsolási
vastagság
Vastagoló asztal
mérete
Meghajtás
Motor V/Hz
Felvett teljesítmény
P1
Fenntartjuk a műszaki változtatások jogát!
Zaj
A zaj értékeit az EN 61029 szabvány alapján határoz-
ták meg.
Hangnyomás L .........................................92 dB(A)
pA
Mérési bizonytalanság K
pA
Hangteljesítmény L ...............................105 dB(A)
WA
Mérési bizonytalanság K
WA
Viseljen hallásvédőt.
A zaj következtében hallásvesztésre kerülhet sor.
A megadott zajkibocsátási értékek mérése szabvá-
nyok által előírt mérési eljárással történt, és megfelelő
adatok az egyik elektromos szerszám másik szer-
számmal történő összehasonlításához.
A megadott zajkibocsátási értékek a terhelés előzetes
becsléséhez is használhatók.
Figyelmeztetés:
• Az elektromos szerszám használatának módjától füg-
gően a zajkibocsátási értékek az elektromos szerszám
tényleges használata során, különösen a megmunkált
anyag típusától függően eltérhetnek a megadott értéktől.
• Próbálja meg a terheléseket a lehető legalacso-
nyabban tartani. Ilyen intézkedés például a mun-
kaidő korlátozása. Eközben az üzemelési ciklus
összes részét vegye figyelembe (például azokat
az időket, amikor ki van kapcsolva az elektromos
szerszám, valamint azokat is, amikor be van ugyan
kapcsolva, de terhelés nélkül működik).
88 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2 Stück
9000 1/min
28 kg
254 mm
2 mm
640 x 127 mm
90°–135°
920 x 264 mm
254 mm
120 mm
2 mm
350 x 270 mm
230-240V / 50 Hz
1500 W
................................3 dB
...............................3 dB
7. Kicsomagolás
• Nyissa ki a csomagolást és óvatosan vegye ki a
készüléket.
• Távolítsa el a csomagolóanyagot, valamint a cso-
magolási / szállítási biztosításokat (ha vannak ilye-
nek).
• Ellenőrizze, hogy teljes-e a szállítmány.
• Ellenőrizze a készülék és a kiegészítő alkatrészek
szállítás során keletkezett sérüléseit.
• Lehetősége szerint a garancia érvényességének
leteltéig őrizze meg a csomagolást.
FIGYELEM
A készülék és a csomagolóanyag nem gyerekjá-
ték! A gyerekek ne játsszanak
a műanyag zacskókkal, fóliákkal és apró alkatré-
szekkel! Fennáll a lenyelés és fulladás veszélye!
8. Összeszerelés
m FIGYELEM!
Az üzembe helyezés előtt feltétlenül szerelje ösz-
sze teljesen a készüléket!
8.1 Gumilábak (Abb. 2)
Fixálja a gumilábakat (15) a vele szállított belső(A)
hatlapúcsavarokkal a készülék alulsó oldalára.
8.2 Gyalukés borítása (3-5. ábra)
• Először távolítsa el a kereszthornyos csavart (19)
és a rögzítőanyát (10) a gyalukés borításáról (9),
valamint a gyalukés borításának billentőkarján (9a)
található rögzítőanyát (6).
• Tolja össze a gyalukés borítását (9) és a billentő-
kart (9a).
• Húzza meg újra a rögzítőanyát (10) és a kereszt-
hornyos csavart (19).
• Rögzítse az elemeket a 4. ábrán látható furatokba a
rögzítőanyával (6) és a csillagmarkolatos csavarral
(4).
8.3 Párhuzamos ütköz (6+7 ábra)
• Helyezze rá az (8) párhuzamos ütközőt a készülék
házára, és rögzítse a (C) belső hatszög kulcsnyílá-
sú csavarokkal.
8.4 Kézi hajtókar a vastagságú gyaluláshoz (8
ábra)
• A vágómélység szállítására szolgáló kézi forgattyú
(12) csak az orsóhoz van csatlakoztatva.
8.5 Forgácselszívó (10. ábra)
• A forgácselszívó hosszabbítójának (5a) felszerelé-
séhez oldja ki a hosszabbítón található kereszthor-
nyos csavart. Illessze egymáshoz az elemeket (5,
5a), és húzza meg ismét a kereszthornyos csavart.
