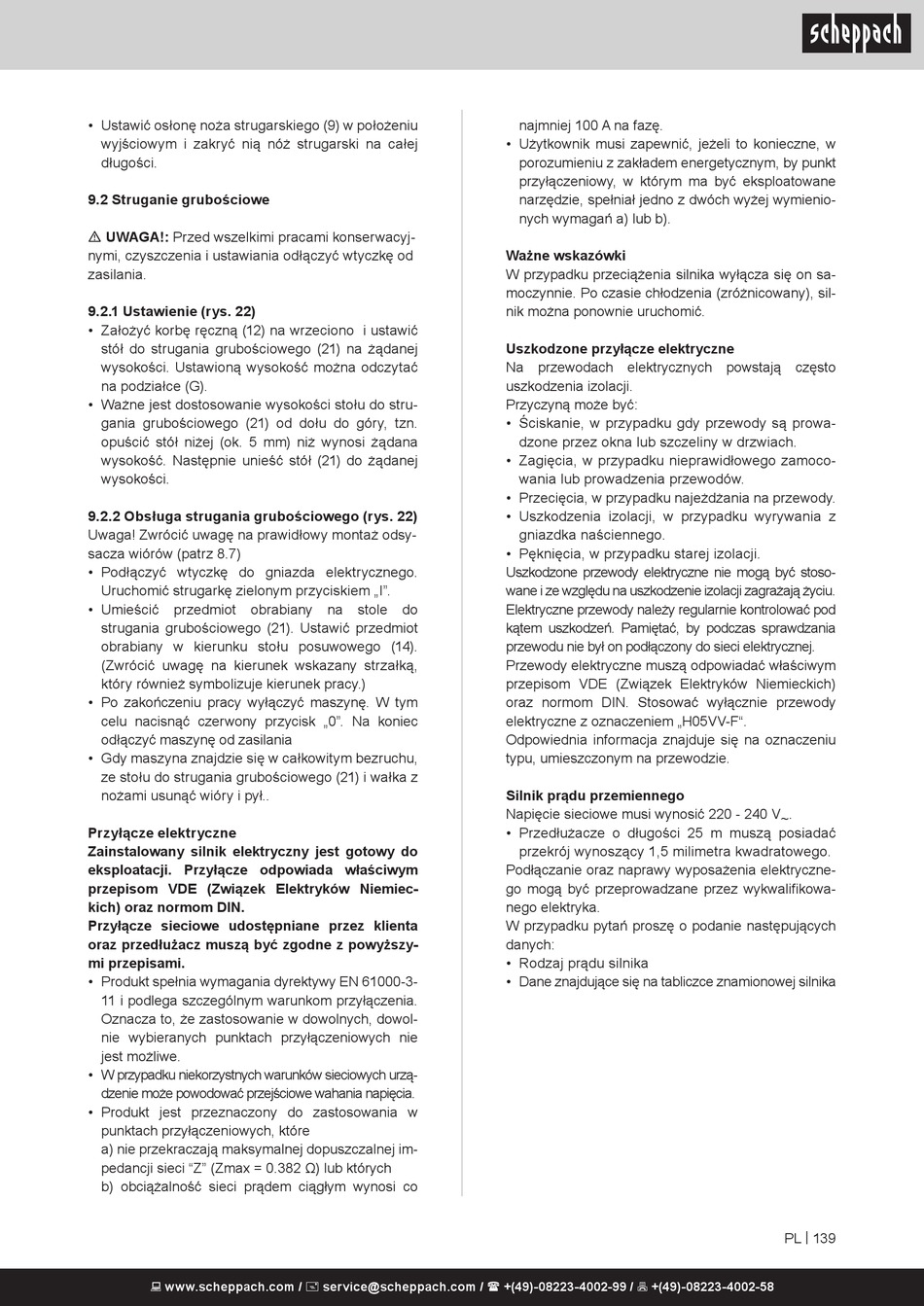

Scheppach HMS1080 Original Bedienungsanleitung Seite 139

• Ustawić osłonę noża strugarskiego (9) w położeniu
wyjściowym i zakryć nią nóż strugarski na całej
długości.
9.2 Struganie grubościowe
m UWAGA!: Przed wszelkimi pracami konserwacyj-
nymi, czyszczenia i ustawiania odłączyć wtyczkę od
zasilania.
9.2.1 Ustawienie (rys. 22)
• Założyć korbę ręczną (12) na wrzeciono i ustawić
stół do strugania grubościowego (21) na żądanej
wysokości. Ustawioną wysokość można odczytać
na podziałce (G).
• Ważne jest dostosowanie wysokości stołu do stru-
gania grubościowego (21) od dołu do góry, tzn.
opuścić stół niżej (ok. 5 mm) niż wynosi żądana
wysokość. Następnie unieść stół (21) do żądanej
wysokości.
9.2.2 Obsługa strugania grubościowego (rys. 22)
Uwaga! Zwrócić uwagę na prawidłowy montaż odsy-
sacza wiórów (patrz 8.7)
• Podłączyć wtyczkę do gniazda elektrycznego.
Uruchomić strugarkę zielonym przyciskiem „I".
• Umieścić przedmiot obrabiany
strugania grubościowego (21). Ustawić przedmiot
obrabiany w kierunku stołu posuwowego (14).
(Zwrócić uwagę na kierunek wskazany strzałką,
który również symbolizuje kierunek pracy.)
• Po zakończeniu pracy wyłączyć maszynę. W tym
celu nacisnąć czerwony przycisk „0". Na koniec
odłączyć maszynę od zasilania
• Gdy maszyna znajdzie się w całkowitym bezruchu,
ze stołu do strugania grubościowego (21) i wałka z
nożami usunąć wióry i pył..
Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do
eksploatacji. Przyłącze odpowiada właściwym
przepisom VDE (Związek Elektryków Niemiec-
kich) oraz normom DIN.
Przyłącze sieciowe udostępniane przez klienta
oraz przedłużacz muszą być zgodne z powyższy-
mi przepisami.
• Produkt spełnia wymagania dyrektywy EN 61000-3-
11 i podlega szczególnym warunkom przyłączenia.
Oznacza to, że zastosowanie w dowolnych, dowol-
nie wybieranych punktach przyłączeniowych nie
jest możliwe.
• W przypadku niekorzystnych warunków sieciowych urzą-
dzenie może powodować przejściowe wahania napięcia.
• Produkt jest przeznaczony do zastosowania w
punktach przyłączeniowych, które
a) nie przekraczają maksymalnej dopuszczalnej im-
pedancji sieci "Z" (Zmax = 0.382 Ω) lub których
b) obciążalność sieci prądem ciągłym wynosi co
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
na stole do
najmniej 100 A na fazę.
• Użytkownik musi zapewnić, jeżeli to konieczne, w
porozumieniu z zakładem energetycznym, by punkt
przyłączeniowy, w którym ma być eksploatowane
narzędzie, spełniał jedno z dwóch wyżej wymienio-
nych wymagań a) lub b).
Ważne wskazówki
W przypadku przeciążenia silnika wyłącza się on sa-
moczynnie. Po czasie chłodzenia (zróżnicowany), sil-
nik można ponownie uruchomić.
Uszkodzone przyłącze elektryczne
Na przewodach elektrycznych powstają często
uszkodzenia izolacji.
Przyczyną może być:
• Ściskanie, w przypadku gdy przewody są prowa-
dzone przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-
wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najeżdżania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z
gniazdka naściennego.
• Pęknięcia, w przypadku starej izolacji.
Uszkodzone przewody elektryczne nie mogą być stoso-
wane i ze względu na uszkodzenie izolacji zagrażają życiu.
Elektryczne przewody należy regularnie kontrolować pod
kątem uszkodzeń. Pamiętać, by podczas sprawdzania
przewodu nie był on podłączony do sieci elektrycznej.
Przewody elektryczne muszą odpowiadać właściwym
przepisom VDE (Związek Elektryków Niemieckich)
oraz normom DIN. Stosować wyłącznie przewody
elektryczne z oznaczeniem „H05VV-F".
Odpowiednia informacja znajduje się na oznaczeniu
typu, umieszczonym na przewodzie.
Silnik prądu przemiennego
Napięcie sieciowe musi wynosić 220 - 240 V ~ .
• Przedłużacze o długości 25 m muszą posiadać
przekrój wynoszący 1,5 milimetra kwadratowego.
Podłączanie oraz naprawy wyposażenia elektryczne-
go mogą być przeprowadzane przez wykwalifikowa-
nego elektryka.
W przypadku pytań proszę o podanie następujących
danych:
• Rodzaj prądu silnika
• Dane znajdujące się na tabliczce znamionowej silnika
