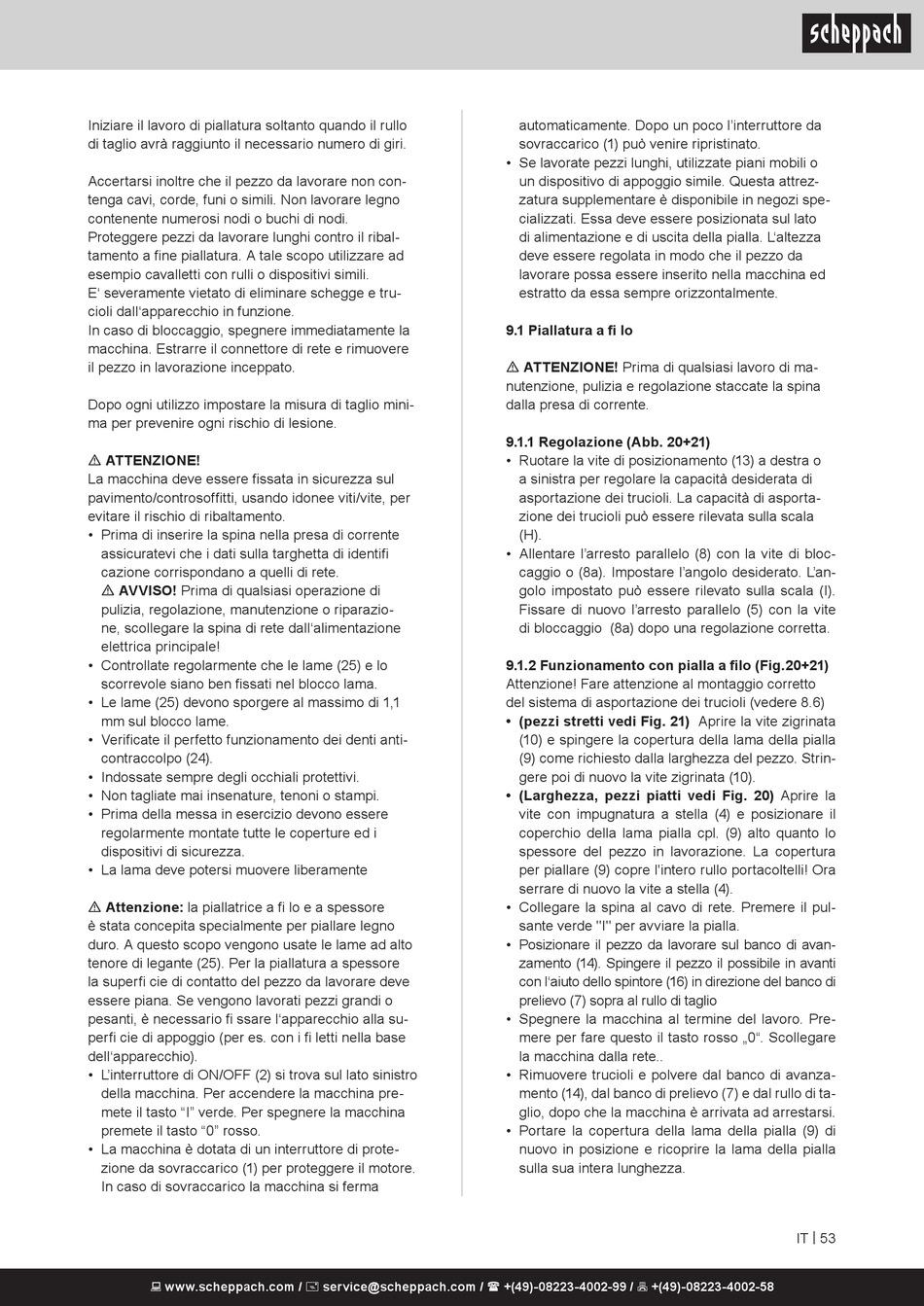

Scheppach HMS1080 Original Bedienungsanleitung Seite 53

Iniziare il lavoro di piallatura soltanto quando il rullo
di taglio avrà raggiunto il necessario numero di giri.
Accertarsi inoltre che il pezzo da lavorare non con-
tenga cavi, corde, funi o simili. Non lavorare legno
contenente numerosi nodi o buchi di nodi.
Proteggere pezzi da lavorare lunghi contro il ribal-
tamento a fine piallatura. A tale scopo utilizzare ad
esempio cavalletti con rulli o dispositivi simili.
E' severamente vietato di eliminare schegge e tru-
cioli dall'apparecchio in funzione.
In caso di bloccaggio, spegnere immediatamente la
macchina. Estrarre il connettore di rete e rimuovere
il pezzo in lavorazione inceppato.
Dopo ogni utilizzo impostare la misura di taglio mini-
ma per prevenire ogni rischio di lesione.
m ATTENZIONE!
La macchina deve essere fissata in sicurezza sul
pavimento/controsoffitti, usando idonee viti/vite, per
evitare il rischio di ribaltamento.
• Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di identifi
cazione corrispondano a quelli di rete.
m AVVISO! Prima di qualsiasi operazione di
pulizia, regolazione, manutenzione o riparazio-
ne, scollegare la spina di rete dall'alimentazione
elettrica principale!
• Controllate regolarmente che le lame (25) e lo
scorrevole siano ben fissati nel blocco lama.
• Le lame (25) devono sporgere al massimo di 1,1
mm sul blocco lame.
• Verificate il perfetto funzionamento dei denti anti-
contraccolpo (24).
• Indossate sempre degli occhiali protettivi.
• Non tagliate mai insenature, tenoni o stampi.
• Prima della messa in esercizio devono essere
regolarmente montate tutte le coperture ed i
dispositivi di sicurezza.
• La lama deve potersi muovere liberamente
m Attenzione: la piallatrice a fi lo e a spessore
è stata concepita specialmente per piallare legno
duro. A questo scopo vengono usate le lame ad alto
tenore di legante (25). Per la piallatura a spessore
la superfi cie di contatto del pezzo da lavorare deve
essere piana. Se vengono lavorati pezzi grandi o
pesanti, è necessario fi ssare l'apparecchio alla su-
perfi cie di appoggio (per es. con i fi letti nella base
dell'apparecchio).
• L'interruttore di ON/OFF (2) si trova sul lato sinistro
della macchina. Per accendere la macchina pre-
mete il tasto "I" verde. Per spegnere la macchina
premete il tasto "0" rosso.
• La macchina è dotata di un interruttore di prote-
zione da sovraccarico (1) per proteggere il motore.
In caso di sovraccarico la macchina si ferma
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
automaticamente. Dopo un poco l'interruttore da
sovraccarico (1) può venire ripristinato.
• Se lavorate pezzi lunghi, utilizzate piani mobili o
un dispositivo di appoggio simile. Questa attrez-
zatura supplementare è disponibile in negozi spe-
cializzati. Essa deve essere posizionata sul lato
di alimentazione e di uscita della pialla. L'altezza
deve essere regolata in modo che il pezzo da
lavorare possa essere inserito nella macchina ed
estratto da essa sempre orizzontalmente.
9.1 Piallatura a fi lo
m ATTENZIONE! Prima di qualsiasi lavoro di ma-
nutenzione, pulizia e regolazione staccate la spina
dalla presa di corrente.
9.1.1 Regolazione (Abb. 20+21)
• Ruotare la vite di posizionamento (13) a destra o
a sinistra per regolare la capacità desiderata di
asportazione dei trucioli. La capacità di asporta-
zione dei trucioli può essere rilevata sulla scala
(H).
• Allentare l'arresto parallelo (8) con la vite di bloc-
caggio o (8a). Impostare l'angolo desiderato. L'an-
golo impostato può essere rilevato sulla scala (I).
Fissare di nuovo l'arresto parallelo (5) con la vite
di bloccaggio (8a) dopo una regolazione corretta.
9.1.2 Funzionamento con pialla a filo (Fig.20+21)
Attenzione! Fare attenzione al montaggio corretto
del sistema di asportazione dei trucioli (vedere 8.6)
• (pezzi stretti vedi Fig. 21) Aprire la vite zigrinata
(10) e spingere la copertura della lama della pialla
(9) come richiesto dalla larghezza del pezzo. Strin-
gere poi di nuovo la vite zigrinata (10).
• (Larghezza, pezzi piatti vedi Fig. 20) Aprire la
vite con impugnatura a stella (4) e posizionare il
coperchio della lama pialla cpl. (9) alto quanto lo
spessore del pezzo in lavorazione. La copertura
per piallare (9) copre l'intero rullo portacoltelli! Ora
serrare di nuovo la vite a stella (4).
• Collegare la spina al cavo di rete. Premere il pul-
sante verde "I" per avviare la pialla.
• Posizionare il pezzo da lavorare sul banco di avan-
zamento (14). Spingere il pezzo il possibile in avanti
con l'aiuto dello spintore (16) in direzione del banco di
prelievo (7) sopra al rullo di taglio
• Spegnere la macchina al termine del lavoro. Pre-
mere per fare questo il tasto rosso „0". Scollegare
la macchina dalla rete..
• Rimuovere trucioli e polvere dal banco di avanza-
mento (14), dal banco di prelievo (7) e dal rullo di ta-
glio, dopo che la macchina è arrivata ad arrestarsi.
• Portare la copertura della lama della pialla (9) di
nuovo in posizione e ricoprire la lama della pialla
sulla sua intera lunghezza.
IT | 53
