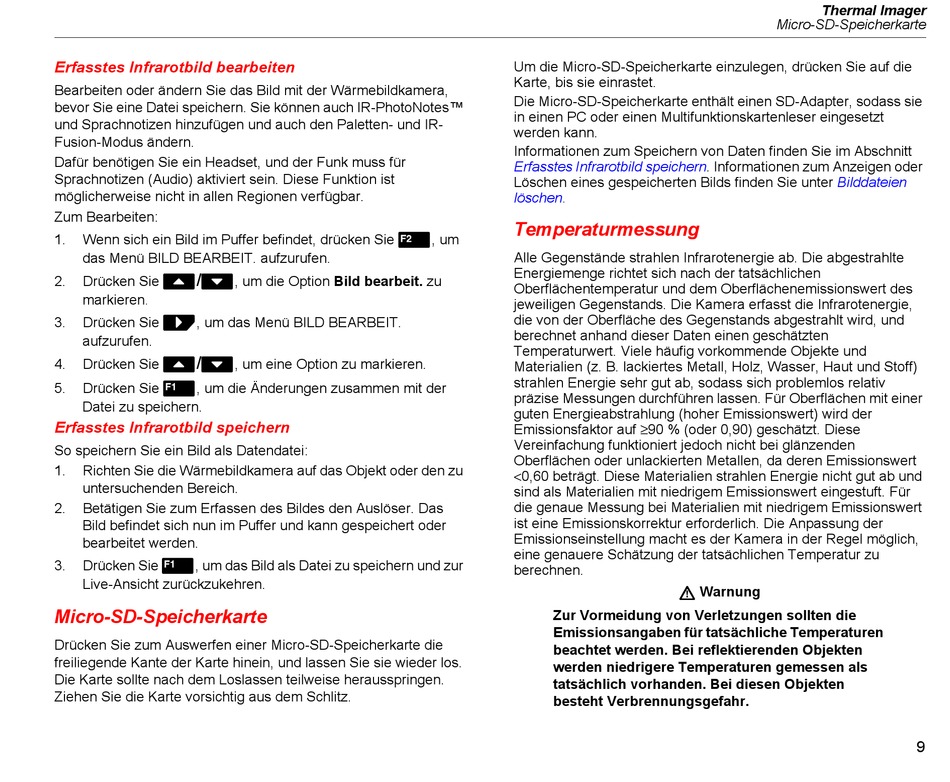

Erfasstes Infrarotbild bearbeiten
Bearbeiten oder ändern Sie das Bild mit der Wärmebildkamera,
bevor Sie eine Datei speichern. Sie können auch IR-PhotoNotes™
und Sprachnotizen hinzufügen und auch den Paletten- und IR-
Fusion-Modus ändern.
Dafür benötigen Sie ein Headset, und der Funk muss für
Sprachnotizen (Audio) aktiviert sein. Diese Funktion ist
möglicherweise nicht in allen Regionen verfügbar.
Zum Bearbeiten:
1.
Wenn sich ein Bild im Puffer befindet, drücken Sie
das Menü BILD BEARBEIT. aufzurufen.
W / X
2.
Drücken Sie
markieren.
Z
3.
Drücken Sie
, um das Menü BILD BEARBEIT.
aufzurufen.
W / X
4.
Drücken Sie
1
5.
Drücken Sie
, um die Änderungen zusammen mit der
Datei zu speichern.
Erfasstes Infrarotbild speichern
So speichern Sie ein Bild als Datendatei:
1.
Richten Sie die Wärmebildkamera auf das Objekt oder den zu
untersuchenden Bereich.
2.
Betätigen Sie zum Erfassen des Bildes den Auslöser. Das
Bild befindet sich nun im Puffer und kann gespeichert oder
bearbeitet werden.
1
3.
Drücken Sie
, um das Bild als Datei zu speichern und zur
Live-Ansicht zurückzukehren.
Micro-SD-Speicherkarte
Drücken Sie zum Auswerfen einer Micro-SD-Speicherkarte die
freiliegende Kante der Karte hinein, und lassen Sie sie wieder los.
Die Karte sollte nach dem Loslassen teilweise herausspringen.
Ziehen Sie die Karte vorsichtig aus dem Schlitz.
2
, um die Option Bild bearbeit. zu
, um eine Option zu markieren.
Um die Micro-SD-Speicherkarte einzulegen, drücken Sie auf die
Karte, bis sie einrastet.
Die Micro-SD-Speicherkarte enthält einen SD-Adapter, sodass sie
in einen PC oder einen Multifunktionskartenleser eingesetzt
werden kann.
Informationen zum Speichern von Daten finden Sie im Abschnitt
Erfasstes Infrarotbild
Löschen eines gespeicherten Bilds finden Sie unter
löschen.
Temperaturmessung
, um
Alle Gegenstände strahlen Infrarotenergie ab. Die abgestrahlte
Energiemenge richtet sich nach der tatsächlichen
Oberflächentemperatur und dem Oberflächenemissionswert des
jeweiligen Gegenstands. Die Kamera erfasst die Infrarotenergie,
die von der Oberfläche des Gegenstands abgestrahlt wird, und
berechnet anhand dieser Daten einen geschätzten
Temperaturwert. Viele häufig vorkommende Objekte und
Materialien (z. B. lackiertes Metall, Holz, Wasser, Haut und Stoff)
strahlen Energie sehr gut ab, sodass sich problemlos relativ
präzise Messungen durchführen lassen. Für Oberflächen mit einer
guten Energieabstrahlung (hoher Emissionswert) wird der
Emissionsfaktor auf ≥90 % (oder 0,90) geschätzt. Diese
Vereinfachung funktioniert jedoch nicht bei glänzenden
Oberflächen oder unlackierten Metallen, da deren Emissionswert
<0,60 beträgt. Diese Materialien strahlen Energie nicht gut ab und
sind als Materialien mit niedrigem Emissionswert eingestuft. Für
die genaue Messung bei Materialien mit niedrigem Emissionswert
ist eine Emissionskorrektur erforderlich. Die Anpassung der
Emissionseinstellung macht es der Kamera in der Regel möglich,
eine genauere Schätzung der tatsächlichen Temperatur zu
berechnen.
Zur Vormeidung von Verletzungen sollten die
Emissionsangaben für tatsächliche Temperaturen
beachtet werden. Bei reflektierenden Objekten
werden niedrigere Temperaturen gemessen als
tatsächlich vorhanden. Bei diesen Objekten
besteht Verbrennungsgefahr.
Thermal Imager
Micro-SD-Speicherkarte
speichern. Informationen zum Anzeigen oder
W Warnung
Bilddateien
9
