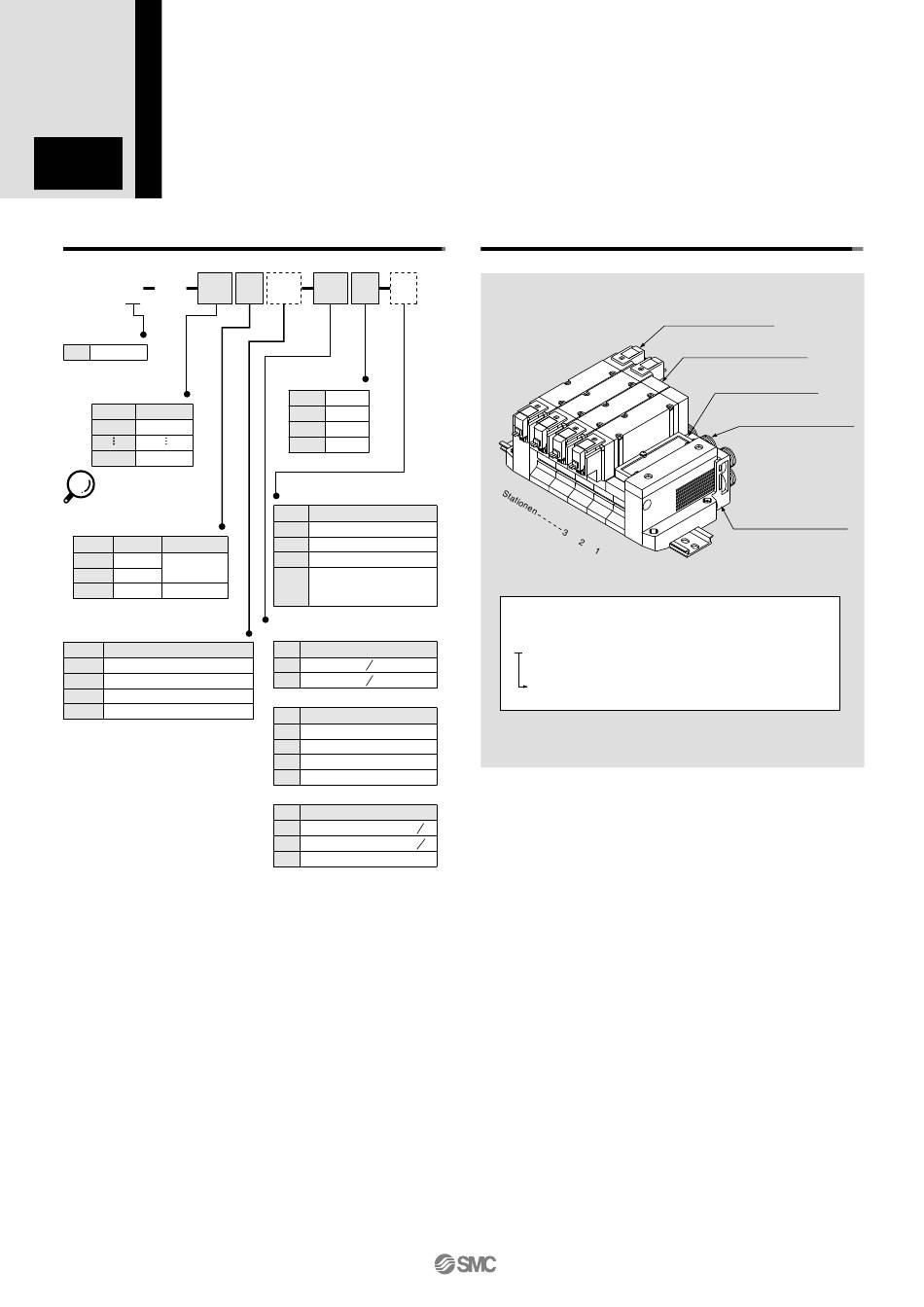

5/2-, 5/3-Wege-Elektromagnetventil
Serie
Flanschversion
43
Typ
verblockbar/individuelle Verdrahtung
Bestellschlüssel Mehrfachanschlussplatte
SS5Y
9
43
05 U
Serie
9
SY9000
Ventilstationen
Symbol
Stationen
02
2 Stationen
20
20 Stationen
einschließlich der
Anzahl der
Abdeckplatten
P,R-Ausgänge
Symbol
Ausgang
verwendbare Stationen
U
U-Seite
2 bis 10 Stationen
D
D-Seite
2 bis 20 Stationen
B
beidseitig
Spezifikation Versorgungs-/
Entlüftungsplatte
Symbol
Technische Daten
-
Standard/Interne Pilotluft
R
externe Pilotluft
S
int. Pilotluft/eingeb. Schalldämpfer
RS
ext. Pilotluft/eingeb. Schalldämpfer
89
SY9000
C8
Gewindetyp
-
Rc
F
G
N
NPT
T
NPTF
Option
Symbol
Montage
-
Direktmontage
D
DIN-Schienen-Montage (mit DIN-Schiene)
DO
DIN-Schienen-Montage (ohne DIN-Schiene)
Wenn eine längere DIN-Schiene benötigt
D ∗
wird als für die angegebene Stationenzahl
erforderlich, geben Sie die Stationenzahl
anstelle des Sternchens ∗ an.
Größe A,B-Anschluss
Gewindeanschluss
Symbol
Anschlussgröße
02
1 4
03
3 8
Steckverbindung (mm)
Symbol
Anschlussgröße
C8
Steckverbindung für ø8
C10
Steckverbindung für ø10
C12
Steckverbindung für ø12
M
gemischt
Steckverbindung (Zoll)
Symbol
Anschlussgröße
N9
Steckverbindung für ø
5 16
N11
Steckverbindung für ø
3 8
M
gemischt
Geben Sie gemischte
Anschlussgrößen (M) separat auf
dem Spezifikationsformular für
Mehrfachanschlussplatten an.
Bestellschlüssel Ventil-Mehrfachanschlussplatte (Beispiel)
-Q
Beispiel
SS5Y9-43-05B-C12-Q 1 Set (Bestell-Nr. Typ 43, 5-Stationen-Anschlussplatte)
SY9000-26-2A-Q
SY9140-5LOZ-Q
SY9220-5LOZ-Q
Gibt an, dass das Bauteil montiert wird.
Setzen Sie das Sternchen vor die Best.-Nr. der Ventile etc.
Setzen Sie die Bestell-Nr. für Ventil und Zubehör unter die der
Mehrfachanschlussplatte. Komplexe Anordnungen sind auf dem
Spezifikationsformular für Mehrfachanschlussplatten anzugeben.
"
"
bistabiles Ventil (24 VDC)
SY9240-5LOZ-Q (2 Sets)
monostabiles Ventil (24 VDC)
SY9140-5LOZ-Q (2 Sets)
Abdeckplatte
SY9000-26-2A-Q (1 Set)
Zylinderanschlussgröße
C12: mit Steckverbindung
für ø12
Mehrfachanschlussplatte
(5 Stationen)
SS5Y9-43-05-C12-Q
1 Set (Bestell-Nr. Abdeckplatte)
2 Sets (Best.-Nr. monostabiles Magnetventil)
2 Sets (Best.-Nr. bistabiles Magnetventil)
