5/2-, 5/3-Wege-Elektromagnetventil
Serien
Flanschversion
Einzelventil
SY 5 2 40
Serie
3
SY3000
5
SY5000
7
SY7000
9
SY9000
Funktionsweise
5/2-Wege monostabil
1
5/2-Wege bistabil
2
5/3-Wege Mittelst. geschl.
3
5/3-Wege Mittelstellung offen
4
5/3-Wege Mittelst. druckb.
5
Ausführung Pilotventil
-
interne Pilotluft
R
externe Pilotluft
Spulendaten
-
Standard
T
mit Energiesparschaltkreis (nur für 24, 12 VDC)
∗
Energiesparschaltkreise sind für die
Typen D, Y, DO, YO und W„ nicht
erhältlich.
Nennspannung
50 60
für AC (
Hz)
1
100 VAC
2
200 VAC
3
110 VAC [115 VAC]
4
220 VAC [230 VAC]
∗ DC-Ausführungen des Typs D und DO
sind nur mit den Spannungen 12 und 24
VDC erhältlich.
∗ AC-Ausführungen sind nur für die Typen
D, Y und DO, YO erhältlich.
19
SY3000/5000/7000/9000

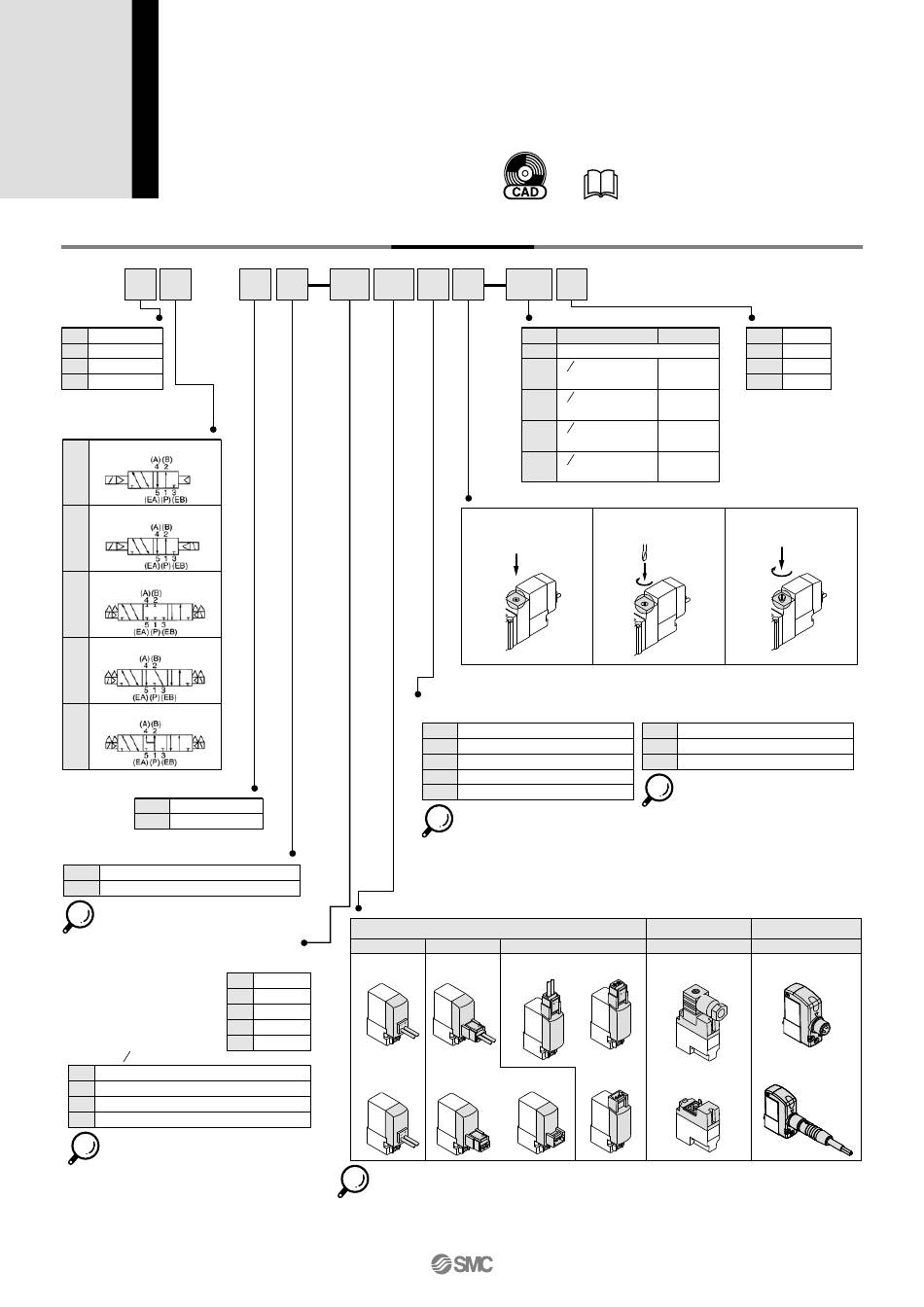

Bestellschlüssel
5
L
elektrischer Eingang
eingegossenes Kabel
G: Anschluss-
für DC
kabellänge 300 mm
5
24 VDC
6
12 VDC
V
6 VDC
S
5 VDC
R
3 VDC
H: Anschluss-
kabellänge 600 mm
∗
Typen LN, MN: mit 2 Steckdosen.
∗
Siehe Seite 1-488 hinsichtlich DIN-
Terminal für Serie SY3000.
-Q
Anschlussgröße
Symbol
Anschlussgröße
-
ohne Einzelanschlussplatte
1 8
01
mit Einzelanschlussplatte
1 4
02
mit Einzelanschlussplatte
3 8
03
mit Einzelanschlussplatte
1 2
04
mit Einzelanschlussplatte
Handhilfsbetätigung
-:
nicht verriegelbar
(Betriebsanzeige/Funkenlöschung)
Elektrischer Eingang für G, H, L, M, W
-
ohne Betriebsanzeige/Funkenlöschung
S
mit Funkenlöschung
Z
mit Betriebsanzeige/Funkenlöschung
mit Funkenlöschung (bipolare Ausführung)
R
mit Betriebsanz./Funkenlöschung (bipolare Ausf.)
U
∗
Der Energiesparschaltkreis ist nur
für den Typ Z erhältlich.
24, 12, 6, 5, 3 VDC
L-Steckdose
M-Steckdose
L: mit Anschlusskabel
M: mit Anschlusskabel
MN: ohne
(Länge 300 mm)
(Länge 300 mm)
Anschlusskabel
LN: ohne
LO: ohne Stecker
MO: ohne Stecker
Anschlusskabel
∗
Der DIN-Terminal des Typs "Y" entsprechend EN-175301-
803C (ehemals DIN43650C) ist ebenfalls erhältlich.
Entnehmen Sie nähere Angaben der Seite 1-481.
∗ WA-Ausführung mit M8-Anschluss gemäß IEC 60947-5-2 ist ebenfalls
erhältlich. Entnehmen Sie nähere Angaben der Seite 1-482.
∗
Siehe Seite 1-490 hinsichtlich Kabel für M8-Stecker.
Anm. 1) Fügen Sie die Symbole für die Kabellängen in die
Kästchen „ ein. Bitte Kästchen unbedingt gemäß den
Angaben in Seite 1-491 ausfüllen.
Unter www.smcworld.com finden Sie Angaben zu
Produkten, die mit Überseestandards kompatibel sind.
Gewindetyp
-
verwendbare Serie
F
N
SY3000
T
SY5000
SY7000
SY7000
SY9000
SY9000
D: verriegelbare
E: verriegelbar
Schlitzausführung
Schwenkhebelausführung
elektrischer Eingang für D (außer SY3000)
-
ohne Betriebsanzeige/Funkenlöschung
S
mit Funkenlöschung (bipolare Ausführung)
Z
mit Betriebsanz./Funkenlöschung (bipolare Ausf.)
∗
DOZ ist nicht verfügbar.
∗
Für AC-Ventile ist die Option "S"
nicht erhältlich. Diese Option wird
bereits durch die
Gleichrichterschaltung
bereitgestellt.
24, 12 VDC/
24, 12, 6, 5, 3 VDC
100, 110, 200, 220 VAC
DIN-Terminal
M8-Stecker
(gilt nicht für SY3000)
WO: ohne Steckerkabel
D: mit Stecker
DO: ohne Stecker
W„: mit Steckerkabel
Rc
G
NPT
NPTF
∗
Anm. 1)
