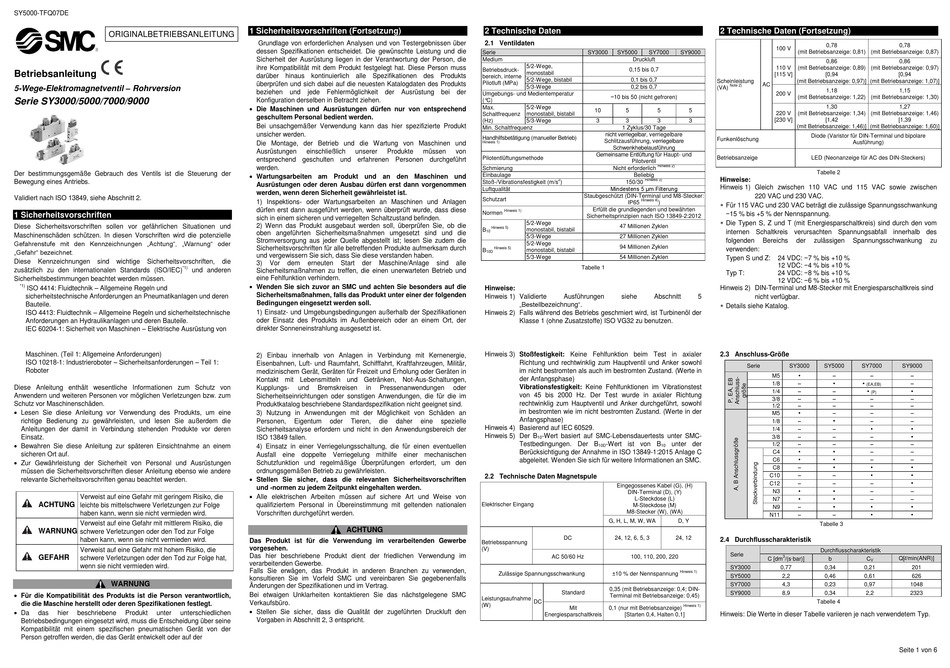

SMC SY3000 Serie Betriebsanleitung

SY5000-TFQ07DE
ORIGINALBETRIEBSANLEITUNG
Betriebsanleitung
5-Wege-Elektromagnetventil – Rohrversion
Serie SY3000/5000/7000/9000
Der bestimmungsgemäße Gebrauch des Ventils ist die Steuerung der
Bewegung eines Antriebs.
Validiert nach ISO 13849, siehe Abschnitt 2.
1 Sicherheitsvorschriften
Diese Sicherheitsvorschriften sollen vor gefährlichen Situationen und
Maschinenschäden schützen. In diesen Vorschriften wird die potenzielle
Gefahrenstufe mit den Kennzeichnungen „Achtung", „Warnung" oder
„Gefahr" bezeichnet.
Diese Kennzeichnungen sind wichtige Sicherheitsvorschriften,
*1)
zusätzlich zu den internationalen Standards (ISO/IEC) und anderen
Sicherheitsbestimmungen beachtet werden müssen.
*1) ISO 4414: Fluidtechnik – Allgemeine Regeln und
sicherheitstechnische Anforderungen an Pneumatikanlagen und deren
Bauteile.
ISO 4413: Fluidtechnik – Allgemeine Regeln und sicherheitstechnische
Anforderungen an Hydraulikanlagen und deren Bauteile.
IEC 60204-1: Sicherheit von Maschinen – Elektrische Ausrüstung von
Maschinen. (Teil 1: Allgemeine Anforderungen)
ISO 10218-1: Industrieroboter – Sicherheitsanforderungen – Teil 1:
Roboter
Diese Anleitung enthält wesentliche Informationen zum Schutz von
Anwendern und weiteren Personen vor möglichen Verletzungen bzw. zum
Schutz vor Maschinenschäden.
 Lesen Sie diese Anleitung vor Verwendung des Produkts, um eine
richtige Bedienung zu gewährleisten, und lesen Sie außerdem die
Anleitungen der damit in Verbindung stehenden Produkte vor deren
Einsatz.
 Bewahren Sie diese Anleitung zur späteren Einsichtnahme an einem
sicheren Ort auf.
 Zur Gewährleistung der Sicherheit von Personal und Ausrüstungen
müssen die Sicherheitsvorschriften dieser Anleitung ebenso wie andere
relevante Sicherheitsvorschriften genau beachtet werden.
Verweist auf eine Gefahr mit geringem Risiko, die
ACHTUNG
leichte bis mittelschwere Verletzungen zur Folge
haben kann, wenn sie nicht vermieden wird.
Verweist auf eine Gefahr mit mittlerem Risiko, die
WARNUNG
schwere Verletzungen oder den Tod zur Folge
haben kann, wenn sie nicht vermieden wird.
Verweist auf eine Gefahr mit hohem Risiko, die
GEFAHR
schwere Verletzungen oder den Tod zur Folge hat,
wenn sie nicht vermieden wird.
WARNUNG
 Für die Kompatibilität des Produkts ist die Person verantwortlich,
die die Maschine herstellt oder deren Spezifikationen festlegt.
 Da
das hier beschriebene Produkt unter unterschiedlichen
Betriebsbedingungen eingesetzt wird, muss die Entscheidung über seine
Kompatibilität mit einem spezifischen pneumatischen Gerät von der
Person getroffen werden, die das Gerät entwickelt oder auf der
1 Sicherheitsvorschriften (Fortsetzung)
Grundlage von erforderlichen Analysen und von Testergebnissen über
dessen Spezifikationen entscheidet. Die gewünschte Leistung und die
Sicherheit der Ausrüstung liegen in der Verantwortung der Person, die
ihre Kompatibilität mit dem Produkt festgelegt hat. Diese Person muss
darüber hinaus kontinuierlich alle Spezifikationen des Produkts
überprüfen und sich dabei auf die neuesten Katalogdaten des Produkts
beziehen und jede Fehlermöglichkeit der Ausrüstung
Konfiguration derselben in Betracht ziehen.
 Die Maschinen und Ausrüstungen dürfen nur von entsprechend
geschultem Personal bedient werden.
Bei unsachgemäßer Verwendung kann das hier spezifizierte Produkt
unsicher werden.
Die Montage, der Betrieb und die Wartung von Maschinen und
Ausrüstungen einschließlich unserer Produkte
entsprechend geschulten und erfahrenen Personen durchgeführt
werden.
 Wartungsarbeiten am Produkt und an den Maschinen und
Ausrüstungen oder deren Ausbau dürfen erst dann vorgenommen
werden, wenn deren Sicherheit gewährleistet ist.
1) Inspektions- oder Wartungsarbeiten an Maschinen und Anlagen
dürfen erst dann ausgeführt werden, wenn überprüft wurde, dass diese
sich in einem sicheren und verriegelten Schaltzustand befinden.
2) Wenn das Produkt ausgebaut werden soll, überprüfen Sie, ob die
oben angeführten Sicherheitsmaßnahmen umgesetzt sind und die
Stromversorgung aus jeder Quelle abgestellt ist; lesen Sie zudem die
Sicherheitsvorschriften für alle betreffenden Produkte aufmerksam durch
und vergewissern Sie sich, dass Sie diese verstanden haben.
die
3) Vor dem erneuten Start der Maschine/Anlage
Sicherheitsmaßnahmen zu treffen, die einen unerwarteten Betrieb und
eine Fehlfunktion verhindern.
 Wenden Sie sich zuvor an SMC und achten Sie besonders auf die
Sicherheitsmaßnahmen, falls das Produkt unter einer der folgenden
Bedingungen eingesetzt werden soll.
1) Einsatz- und Umgebungsbedingungen außerhalb der Spezifikationen
oder Einsatz des Produkts im Außenbereich oder an einem Ort, der
direkter Sonneneinstrahlung ausgesetzt ist.
2) Einbau innerhalb von Anlagen in Verbindung mit Kernenergie,
Eisenbahnen, Luft- und Raumfahrt, Schifffahrt, Kraftfahrzeugen, Militär,
medizinischem Gerät, Geräten für Freizeit und Erholung oder Geräten in
Kontakt mit Lebensmitteln und Getränken, Not-Aus-Schaltungen,
Kupplungs- und Bremskreisen in Pressenanwendungen
Sicherheitseinrichtungen oder sonstigen Anwendungen, die für die im
Produktkatalog beschriebene Standardspezifikation nicht geeignet sind.
3) Nutzung in Anwendungen mit der Möglichkeit von Schäden an
Personen, Eigentum oder Tieren, die daher
Sicherheitsanalyse erfordern und nicht in den Anwendungsbereich der
ISO 13849 fallen.
4) Einsatz in einer Verriegelungsschaltung, die für einen eventuellen
Ausfall eine doppelte Verriegelung mithilfe einer mechanischen
Schutzfunktion und regelmäßige Überprüfungen erfordert, um den
ordnungsgemäßen Betrieb zu gewährleisten.
 Stellen Sie sicher, dass die relevanten Sicherheitsvorschriften
und -normen zu jedem Zeitpunkt eingehalten werden.
 Alle elektrischen Arbeiten müssen auf sichere Art und Weise von
qualifiziertem Personal in Übereinstimmung mit geltenden nationalen
Vorschriften durchgeführt werden.
ACHTUNG
Das Produkt ist für die Verwendung im verarbeitenden Gewerbe
vorgesehen.
Das hier beschriebene Produkt dient der friedlichen Verwendung im
verarbeitenden Gewerbe.
Falls Sie erwägen, das Produkt in anderen Branchen zu verwenden,
konsultieren Sie im Vorfeld SMC und vereinbaren Sie gegebenenfalls
Änderungen der Spezifikationen und im Vertrag.
Bei etwaigen Unklarheiten kontaktieren Sie das nächstgelegene SMC
Verkaufsbüro.
 Stellen Sie sicher, dass die Qualität der zugeführten Druckluft den
Vorgaben in Abschnitt 2, 3 entspricht.
2 Technische Daten
2.1 Ventildaten
Serie SY3000
Medium
5/2-Wege,
Betriebsdruck-
monostabil
bereich, interne
5/2-Wege, bistabil
Pilotluft (MPa)
5/3-Wege
bei der
Umgebungs- und Medientemperatur
(°C)
Max. 5/2-Wege
10
monostabil, bistabil
Schaltfrequenz
(Hz) 5/3-Wege 3
Min. Schaltfrequenz
Handhilfsbetätigung (manueller Betrieb)
Hinweis 1)
müssen von
Gemeinsame Entlüftung für Haupt- und
Pilotentlüftungsmethode
Schmierung
Einbaulage
2
Stoß-/Vibrationsfestigkeit (m/s )
Luftqualität
Staubgeschützt (DIN-Terminal und M8-Stecker:
Schutzart
Erfüllt die grundlegenden und bewährten
Hinweis 1)
Normen
Sicherheitsprinzipien nach ISO 13849-2:2012
5/2-Wege
Hinweis 5)
B monostabil, bistabil
10
5/3-Wege
5/2-Wege
Hinweis 5)
B monostabil, bistabil
10D
5/3-Wege
sind alle
Tabelle 1
Hinweise:
Hinweis 1) Validierte Ausführungen
„Bestellbezeichnung".
Hinweis 2) Falls während des Betriebs geschmiert wird, ist Turbinenöl der
Klasse 1 (ohne Zusatzstoffe) ISO VG32 zu benutzen.
Hinweis 3) Stoßfestigkeit: Keine Fehlfunktion beim Test in axialer
Richtung und rechtwinklig zum Hauptventil und Anker sowohl
im nicht bestromten als auch im bestromten Zustand. (Werte in
der Anfangsphase)
Vibrationsfestigkeit: Keine Fehlfunktionen im Vibrationstest
oder
von 45 bis 2000 Hz. Der Test wurde in axialer Richtung
rechtwinklig zum Hauptventil und Anker durchgeführt, sowohl
im bestromten wie im nicht bestromten Zustand. (Werte in der
Anfangsphase)
eine spezielle
Hinweis 4) Basierend auf IEC 60529.
Hinweis 5) Der B -Wert basiert auf SMC-Lebensdauertests unter SMC-
10
Testbedingungen. Der B
10D
Berücksichtigung der Annahme in ISO 13849-1:2015 Anlage C
abgeleitet. Wenden Sie sich für weitere Informationen an SMC.
2.2 Technische Daten Magnetspule
Elektrischer Eingang
DC
Betriebsspannung
(V)
AC 50/60 Hz
Zulässige Spannungsschwankung
Standard
Leistungsaufnahme
DC
(W)
Mit
Energiesparschaltkreis
2 Technische Daten (Fortsetzung)
100 V
SY5000 SY7000 SY9000
Druckluft
110 V
0,15 bis 0,7
[115 V]
0,1 bis 0,7
Scheinleistung
AC
0,2 bis 0,7 Note 2)
(VA)
200 V
−10 bis 50 (nicht gefroren)
5 5 5
220 V
[230 V]
3 3 3
1 Zyklus/30 Tage
nicht verriegelbar, verriegelbare
Funkenlöschung
Schlitzausführung, verriegelbare
Schwenkhebelausführung
Betriebsanzeige
Pilotventil
Hinweis 2)
Nicht erforderlich
Beliebig
Hinweise:
Hinweis 3)
150/30
Hinweis 1) Gleich zwischen 110 VAC und 115 VAC sowie zwischen
Mindestens 5 μm Filterung
220 VAC und 230 VAC.
Hinweis 4)
IP65 )
 Für 115 VAC und 230 VAC beträgt die zulässige Spannungsschwankung
−15 % bis +5 % der Nennspannung.
 Die Typen S, Z und T (mit Energiesparschaltkreis) sind durch den vom
47 Millionen Zyklen
internen Schaltkreis verursachten Spannungsabfall innerhalb des
27 Millionen Zyklen
folgenden Bereichs
94 Millionen Zyklen
verwenden:
24 VDC: −7 % bis +10 %
54 Millionen Zyklen Typen S und Z:
12 VDC: −4 % bis +10 %
24 VDC: −8 % bis +10 %
Typ T:
12 VDC: −6 % bis +10 %
Hinweis 2) DIN-Terminal und M8-Stecker mit Energiesparschaltkreis sind
siehe Abschnitt 5 nicht verfügbar.
 Details siehe Katalog.
2.3 Anschluss-Größe
Serie
M5
1/8
1/4
3/8
1/2
M5
1/8
1/4
3/8
-Wert ist von B unter der
1/2
10
C4
C6
C8
C10
C12
Eingegossenes Kabel (G), (H)
N3
DIN-Terminal (D), (Y)
L-Steckdose (L) N7
M-Steckdose (M)
N9
M8-Stecker (W), (WA)
N11
G, H, L, M, W, WA D, Y
24, 12, 6, 5, 3 24, 12
2.4 Durchflusscharakteristik
Serie
100, 110, 200, 220 3
C [dm
SY3000 0,77
Hinweis 1)
±10 % der Nennspannung
SY5000 2,2
SY7000 4,3
0,35 (mit Betriebsanzeige: 0,4; DIN-
SY9000 8,9
Terminal mit Betriebsanzeige: 0,45)
Hinweis 1)
0,1 (nur mit Betriebsanzeige)
[Starten 0,4, Halten 0,1] Hinweis: Die Werte in dieser Tabelle variieren je nach verwendetem Typ.
0,78 0,78
(mit Betriebsanzeige: 0,81) (mit Betriebsanzeige: 0,87)
0,86 0,86
(mit Betriebsanzeige: 0,89) (mit Betriebsanzeige: 0,97)
[0,94 [0,94
(mit Betriebsanzeige: 0,97)] (mit Betriebsanzeige: 1,07)]
1,18 1,15
(mit Betriebsanzeige: 1,22) (mit Betriebsanzeige: 1,30)
1,30 1,27
(mit Betriebsanzeige: 1,34) (mit Betriebsanzeige: 1,46)
[1,42 [1,39
(mit Betriebsanzeige: 1,46)] (mit Betriebsanzeige: 1,60)]
Diode (Varistor für DIN-Terminal und bipolare
Ausführung)
LED (Neonanzeige für AC des DIN-Steckers)
Tabelle 2
der zulässigen Spannungsschwankung zu
SY3000 SY5000 SY7000 SY9000
• – – –
– • • –
(EA,EB)
– – • •
(P)
– – – –
– – – –
•
– – –
•
– – –
• •
– –
•
– – –
– – – –
• •
– –
• • – –
– • • •
– – • •
– – – •
• • – –
• •
– –
• • •
–
• •
– –
Tabelle 3
Durchflusscharakteristik
Q[l/min(ANR)]
/(s∙bar)] b C
V
0,34 0,21 201
0,46 0,61 626
0,23 0,97 1048
0,34 2,2 2323
Tabelle 4
Seite 1 von 6
