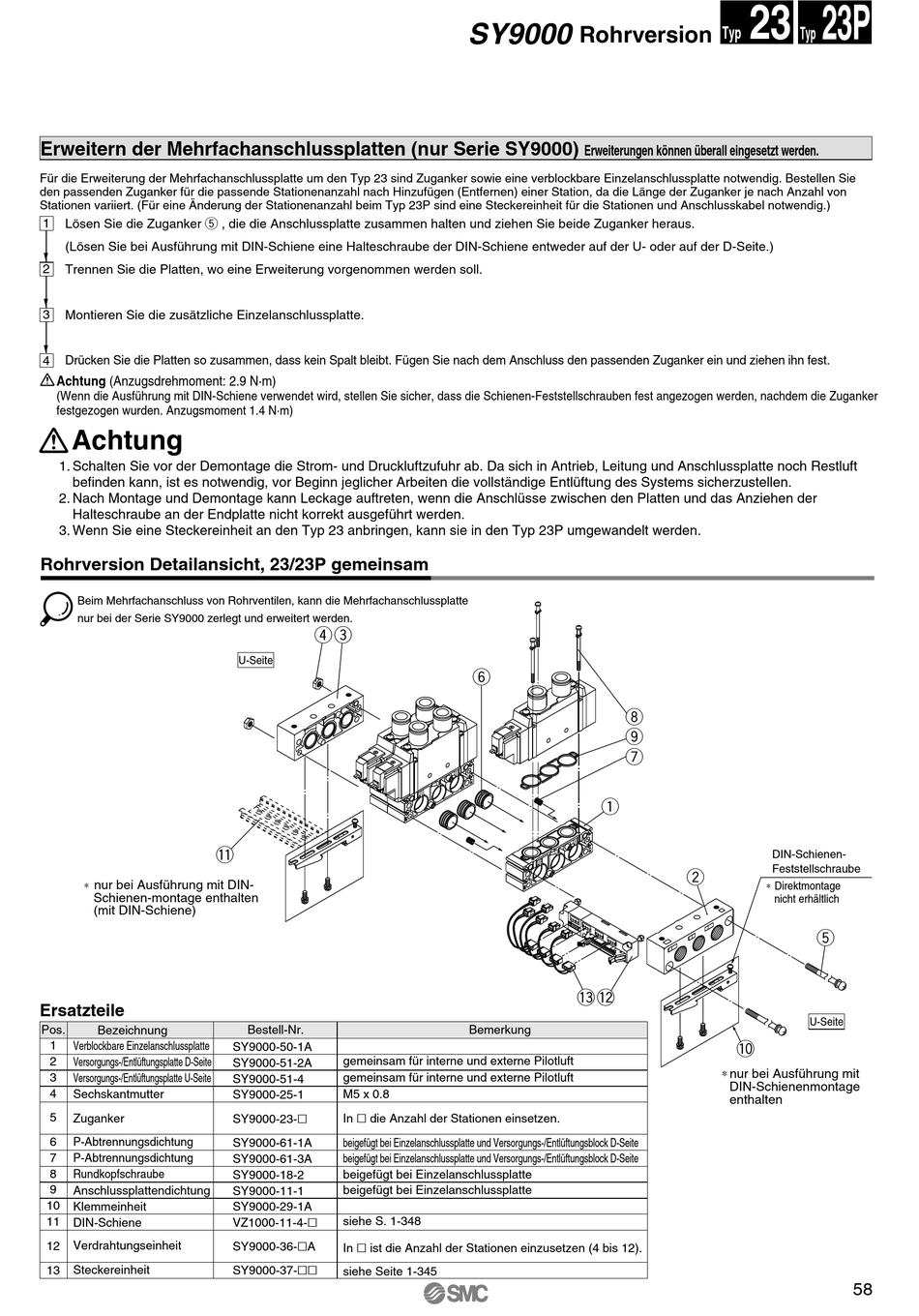

Erweitern der Mehrfachanschlussplatten (nur Serie SY9000)
Für die Erweiterung der Mehrfachanschlussplatte um den Typ 23 sind Zuganker sowie eine verblockbare Einzelanschlussplatte notwendig. Bestellen Sie
den passenden Zuganker für die passende Stationenanzahl nach Hinzufügen (Entfernen) einer Station, da die Länge der Zuganker je nach Anzahl von
Stationen variiert. (Für eine Änderung der Stationenanzahl beim Typ 23P sind eine Steckereinheit für die Stationen und Anschlusskabel notwendig.)
Lösen Sie die Zuganker t , die die Anschlussplatte zusammen halten und ziehen Sie beide Zuganker heraus.
1
(Lösen Sie bei Ausführung mit DIN-Schiene eine Halteschraube der DIN-Schiene entweder auf der U- oder auf der D-Seite.)
2
Trennen Sie die Platten, wo eine Erweiterung vorgenommen werden soll.
3
Montieren Sie die zusätzliche Einzelanschlussplatte.
4
Drücken Sie die Platten so zusammen, dass kein Spalt bleibt. Fügen Sie nach dem Anschluss den passenden Zuganker ein und ziehen ihn fest.
Achtung (Anzugsdrehmoment: 2.9 N·m)
(Wenn die Ausführung mit DIN-Schiene verwendet wird, stellen Sie sicher, dass die Schienen-Feststellschrauben fest angezogen werden, nachdem die Zuganker
festgezogen wurden. Anzugsmoment 1.4 N·m)
Achtung
1. Schalten Sie vor der Demontage die Strom- und Druckluftzufuhr ab. Da sich in Antrieb, Leitung und Anschlussplatte noch Restluft
befinden kann, ist es notwendig, vor Beginn jeglicher Arbeiten die vollständige Entlüftung des Systems sicherzustellen.
2. Nach Montage und Demontage kann Leckage auftreten, wenn die Anschlüsse zwischen den Platten und das Anziehen der
Halteschraube an der Endplatte nicht korrekt ausgeführt werden.
3. Wenn Sie eine Steckereinheit an den Typ 23 anbringen, kann sie in den Typ 23P umgewandelt werden.
Rohrversion Detailansicht, 23/23P gemeinsam
Beim Mehrfachanschluss von Rohrventilen, kann die Mehrfachanschlussplatte
nur bei der Serie SY9000 zerlegt und erweitert werden.
∗
nur bei Ausführung mit DIN-
Schienen-montage enthalten
(mit DIN-Schiene)
Ersatzteile
Pos.
Bezeichnung
1
Verblockbare Einzelanschlussplatte
2
Versorgungs-/Entlüftungsplatte D-Seite
3
Versorgungs-/Entlüftungsplatte U-Seite
4
Sechskantmutter
5
Zuganker
6
P-Abtrennungsdichtung
7
P-Abtrennungsdichtung
8
Rundkopfschraube
9
Anschlussplattendichtung
10
Klemmeinheit
11
DIN-Schiene
12
Verdrahtungseinheit
13
Steckereinheit
r e
U-Seite
–
+
–
+
!1
Bestell-Nr.
SY9000-50-1A
gemeinsam für interne und externe Pilotluft
SY9000-51-2A
gemeinsam für interne und externe Pilotluft
SY9000-51-4
M5 x 0.8
SY9000-25-1
In „ die Anzahl der Stationen einsetzen.
SY9000-23-„
SY9000-61-1A
beigefügt bei Einzelanschlussplatte und Versorgungs-/Entlüftungsblock D-Seite
beigefügt bei Einzelanschlussplatte und Versorgungs-/Entlüftungsblock D-Seite
SY9000-61-3A
SY9000-18-2
beigefügt bei Einzelanschlussplatte
beigefügt bei Einzelanschlussplatte
SY9000-11-1
SY9000-29-1A
siehe S. 1-348
VZ1000-11-4-„
In „ ist die Anzahl der Stationen einzusetzen (4 bis 12).
SY9000-36-„A
SY9000-37-„„
siehe Seite 1-345
SY9000
Rohrversion
Erweiterungen können überall eingesetzt werden.
y
i
o
–
+
u
q
!3
!2
Bemerkung
23
23P
Typ
Typ
DIN-Schienen-
Feststellschraube
w
∗
Direktmontage
nicht erhältlich
t
U-Seite
!0
∗ nur bei Ausführung mit
DIN-Schienenmontage
enthalten
58
