43
43P
Flanschversion
Typ
Typ
Erweitern der Mehrfachanschlussplatten (nur Serie SY9000)
Für die Erweiterung der Mehrfachanschlussplatte des Types 43 sind Zuganker sowie eine verblockbare Einzelanschlussplatte notwendig. Bestellen Sie
den passenden Zuganker für die Stationenanzahl nach Hinzufügen (Entfernen) einer Station, da die Länge der Zuganker je nach Anzahl von Stationen
variiert. (Für eine Änderung der Stationenanzahl beim Typ 43P sind eine Steckereinheit für die Stationen und Anschlusskabel notwendig.)
1
Lösen Sie die Zuganker, die die Anschlussplatte zusammenhalten, und ziehen Sie beide Zuganker heraus.
(Bei Ausführung mit DIN-Schiene, lösen Sie eine Halteschraube der DIN-Schiene entweder auf der U- oder auf der D-Seite.)
2
Trennen Sie die Platten, an der Stelle wo eine Erweiterung vorgenommen werden soll.
3
Montieren Sie die zusätzliche Einzelanschlussplatte.
Drücken Sie die Platten so zusammen, so dass keine Spalten bleiben. Fügen den passenden Zuganker ein und ziehen ihn fest.
4
Achtung
(Anzugsmoment: 2.9 N·m)
(Wenn die Ausführung mit DIN-Schiene verwendet wird, stellen Sie sicher, dass die Schienen-Feststellschrauben fest angezogen werden,
nachdem die Zuganker festgezogen wurden. Anzugsmoment: 1.4 N·m)
Achtung
1. Schalten Sie vor der Demontage die Strom- und Druckluftzufuhr ab. Da sich in Antrieb, Leitung und Anschlussplatte noch Restluft
befinden kann, ist es notwendig, vor Beginn jeglicher Arbeiten die vollständige Entlüftung des Systems sicherzustellen.
2. Nach Montage und Demontage kann Leckage auftreten, wenn die Anschlüsse zwischen den Platten und das Anziehen der Halteschraube
an der Endplatte nicht korrekt ausgeführt werden.
3. Wenn Sie eine Steckereinheit an den Typ 43 anbringen, kann sie in den Typ 43P umgewandelt werden.

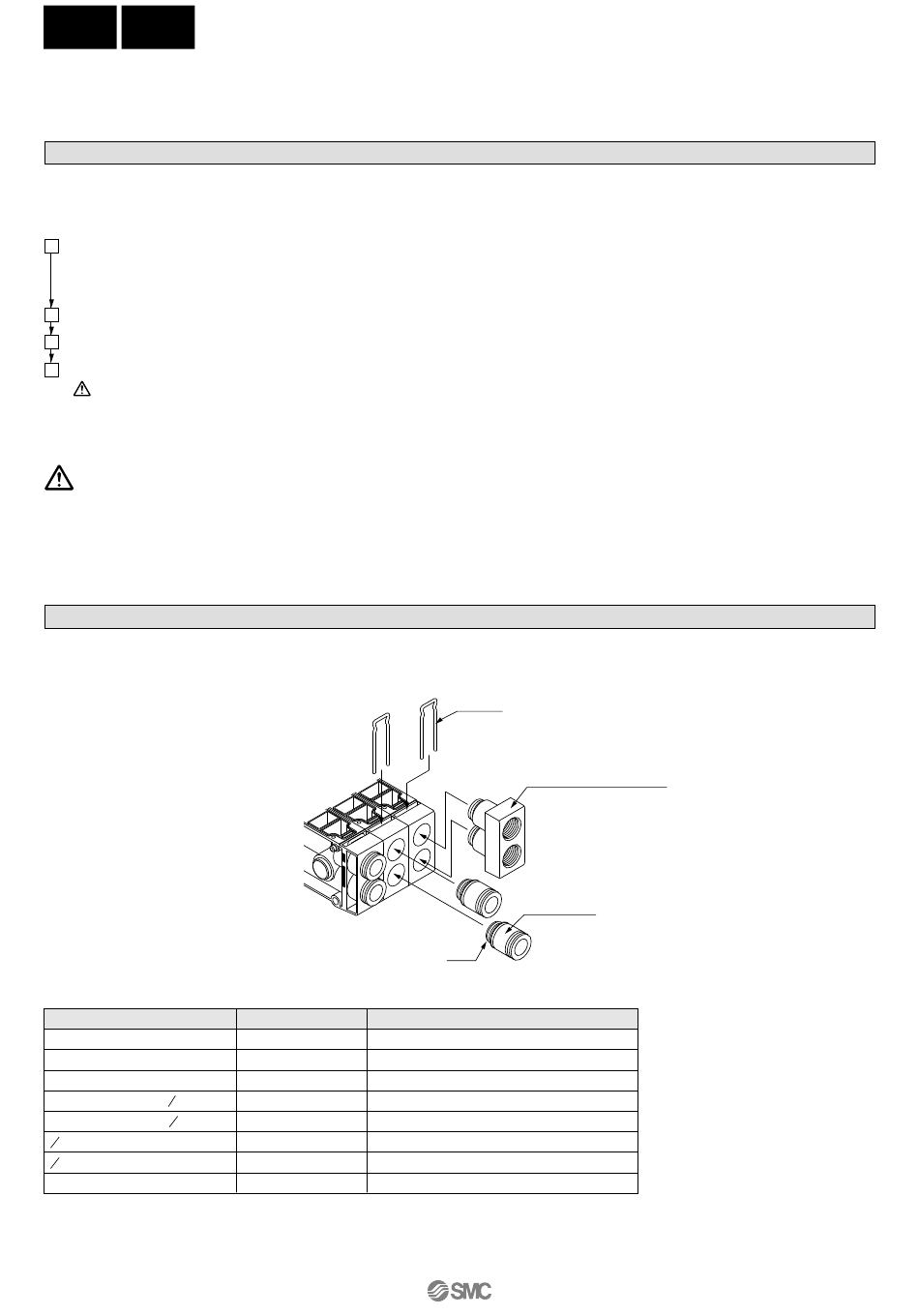

Austauschen der Steckverbindung am A,B-Anschluss
Durch Austauschen der Steckverbindungen an der Mehrfachanschlussplatte oder des Gewindeanschlussblocks einer Anschlussplatte des Typs
43 (P), kann die Größe des A,B-Anschlusses geändert werden. Dafür ist der Clip mit einem flachen Schraubendreher zu entfernen, nachdem das
Ventil abmontiert wurde. Führen Sie die Steckverbindungen oder Gewindeanschlussblöcke ein, und montieren Sie den Clip, sodass er nicht aus
der Mehrfachanschlussplatte hervorsteht.
Bestell-Nr. Steckverbindungen
Anschlussgröße
Steckverbindung für ø8
Steckverbindung für ø10
Steckverbindung für ø12
5 16
Steckverbindung für ø
"
Steckverbindung für ø
3 8
"
1 4
Anschlussblock mit Gewinde
3 8
Anschlussblock mit Gewinde
Stopfen
Anm. 1) Achten Sie darauf, die O-Ringe nicht zu verunreingen oder zu beschädigen, da dies Luftleckage verursachen kann.
Anm. 2) Es ist möglich, die Steckverbindungen des P,R-Anschlusses zu ändern, seien Sie jedoch achtsam, wenn Elektromagnetventile
zusammen mit kleineren Steckverbindungen als die Standardgrößen (ø12) verwendet werden. Diese könnten gegebenenfalls nicht die
Druckluftmengen zu- oder abführen, die der Ventilleistung entsprechen. Außerdem ist es nicht möglich, einen Gewindanschlussblock
zu verwenden, obgleich die Steckverbindungen des A,B-Anschlusses denen der P,R-Anschlüsse entsprechen.
113
Bestell-Nr.
VVQ4000-50B-C8
VVQ4000-50B-C10
VVQ4000-50B-C12
VVQ4000-50B-N9
VVQ4000-50B-N11
SY9000-58A-02 ∗
– ∗ am Ende der Bestell-Nr. gibt den Gewindetyp an.
SY9000-58A-03 ∗
– ∗ am Ende der Bestell-Nr. gibt den Gewindetyp an.
SY9000-62-1A
Erweiterung an jeder Position möglich.
Montageclip
Anschlussblock mit Gewinde
Steckverbindung
O-Ring
Bemerkung
