45„
Flanschversion
Typ
Interne Verdrahtung auf der Mehrfachanschlussplatte
Typ 45(N)PG/Flachbandkabel (20-polig)
Der Flachbandkabelstecker vermindert den
Aufwand bei den Arbeiten für die elektrische
Verdrahtung. MIL-Stecker werden verwendet,
wenn Austauschbarkeit erforderlich ist.
Anm.)
Die Terminal-Nr. sind nicht
an den Steckern angegeben.
Dreieck-Markierung
Die Terminal-Nummern
rechts zeigen den Anschluss
bei Verwendung eines mit
Steckers mit Flachbandkabel,
dessen Einzelkabel von der
Seite der Dreieck-Markierung
aus von 1 bis 26 nummeriert
sind (siehe links).
Referenzabbildung
Typ 45(N)PH/Flachbandkabel (10-polig)
Der Flachbandkabelstecker vermindert den
Aufwand bei den Arbeiten für die elektrische
Verdrahtung. MIL-Stecker werden verwendet,
wenn Austauschbarkeit erforderlich ist.
Anm.)
Die Terminal-Nr. sind nicht
an den Steckern angegeben.
Dreieck-Markierung
Die Terminal-Nummern
rechts zeigen den Anschluss
bei Verwendung eines mit
Steckers mit Flachbandkabel,
dessen Einzelkabel von der
Seite der Dreieck-Markierung
aus von 1 bis 26 nummeriert
sind (siehe links).

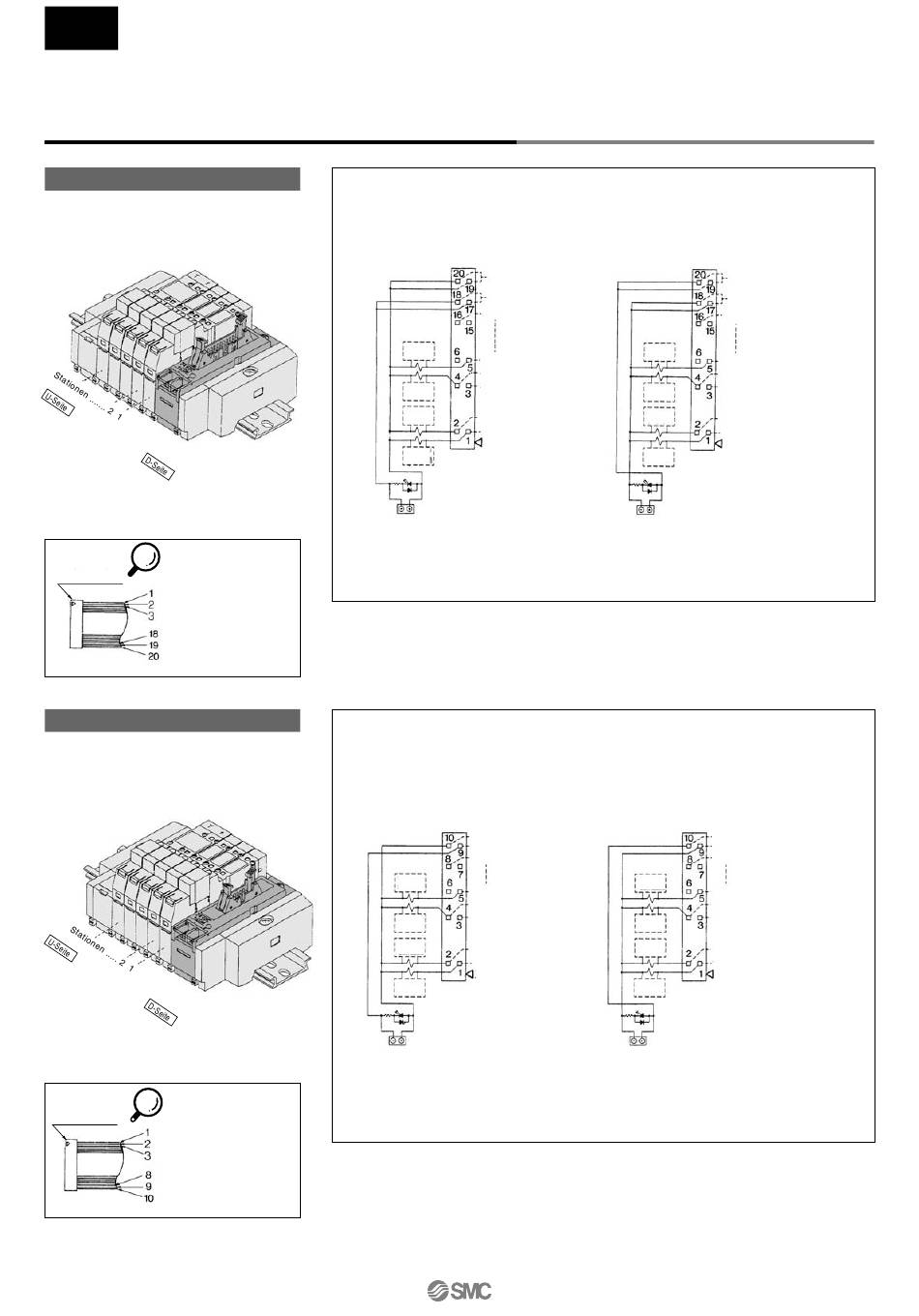

Anschlussschema
141
<für +COM (45PG)>
Pluspol (COM)
Minuspol
Station 16
Betriebsanz./
Funken-
löschung
Station 5 Spule B
Station 4 Spule A
Betriebsanz./
Station 3 (monostabiles Elektromagnetventil)
Funken-
löschung
Betriebsanz./
Funken-
Station 2 (monostabiles Elektromagnetventil)
löschung
Station 1 (monostabiles Elektromagnetventil)
Dreieck-Markierung
Betriebsanz./
Funken-
löschung
Spannungsversorgungsklemme
• Der Spannungsversorgungsterminal wird zum Anschluss an eine externe Spannungsversorgung
verwendet.
• 16 Stationen mit bis zu 16 Spulen können maximal auf einer Mehrfachanschlussplatte untergebracht
werden. (Falls Sie mehr Stationen benötigen, setzen Sie sich mit SMC in Verbindung.)
• Unabhängig von der Einbaulage des Steckers werden die Stationen immer von der D-Seite aus mit 1
beginnend gezählt.
<für +COM (45PH)>
Pluspol (COM)
Minuspol
Station 8
Betriebsanz./
Funken-
löschung
Station 5 Spule B
Station 4 Spule A
Betriebsanz./
Station 3 (monostabiles Elektromagnetventil)
Funken-
löschung
Betriebsanz./
Funken-
Station 2 (monostabiles Elektromagnetventil)
löschung
Station 1 (monostabiles Elektromagnetventil)
Dreieck-Markierung
Betriebsanz./
Funken-
löschung
Spannungsversorgungsklemme
• Der Spannungsversorgungsterminal wird zum Anschluss an eine externe Spannungsversorgung
verwendet.
• 8 Stationen mit bis zu 8 Spulen können maximal auf einer Mehrfachanschlussplatte untergebracht werden.
(Falls Sie mehr Stationen benötigen, setzen Sie sich mit SMC in Verbindung.)
• Unabhängig von der Einbaulage des Steckers werden die Stationen immer von der D-Seite aus mit 1
beginnend gezählt.
<für -COM (45NPG)>
Betriebsanz./
Funken-
(bistabiles
löschung
}
Elektromagnetventil,
Dualausführung)
Betriebsanz./
Funken-
löschung
Betriebsanz./
Funken-
löschung
Betriebsanz./
Funken-
löschung
Spannungsversorgungsklemme
<für -COM (45NPH)>
Betriebsanz./
Funken-
(bistabiles
löschung
}
Elektromagnetventil,
Dualausführung)
Betriebsanz./
Funken-
löschung
Betriebsanz./
Funken-
löschung
Betriebsanz./
Funken-
löschung
Spannungsversorgungsklemme
Pluspol
Minuspol (COM)
Station 16
(bistabiles
Station 5 Spule B
}
Elektromagnetventil,
Station 4 Spule A
2 Stationen werden benötigt)
Station 3 (monostabiles Elektromagnetventil)
Station 2 (monostabiles Elektromagnetventil)
Station 1 (monostabiles Elektromagnetventil)
Dreieck-Markierung
Pluspol
Minuspol (COM)
Station 8
(bistabiles
}
Station 5 Spule B
Elektromagnetventil,
Station 4 Spule A
2 Stationen werden benötigt)
Station 3 (monostabiles Elektromagnetventil)
Station 2 (monostabiles Elektromagnetventil)
Station 1 (monostabiles Elektromagnetventil)
Dreieck-Markierung
