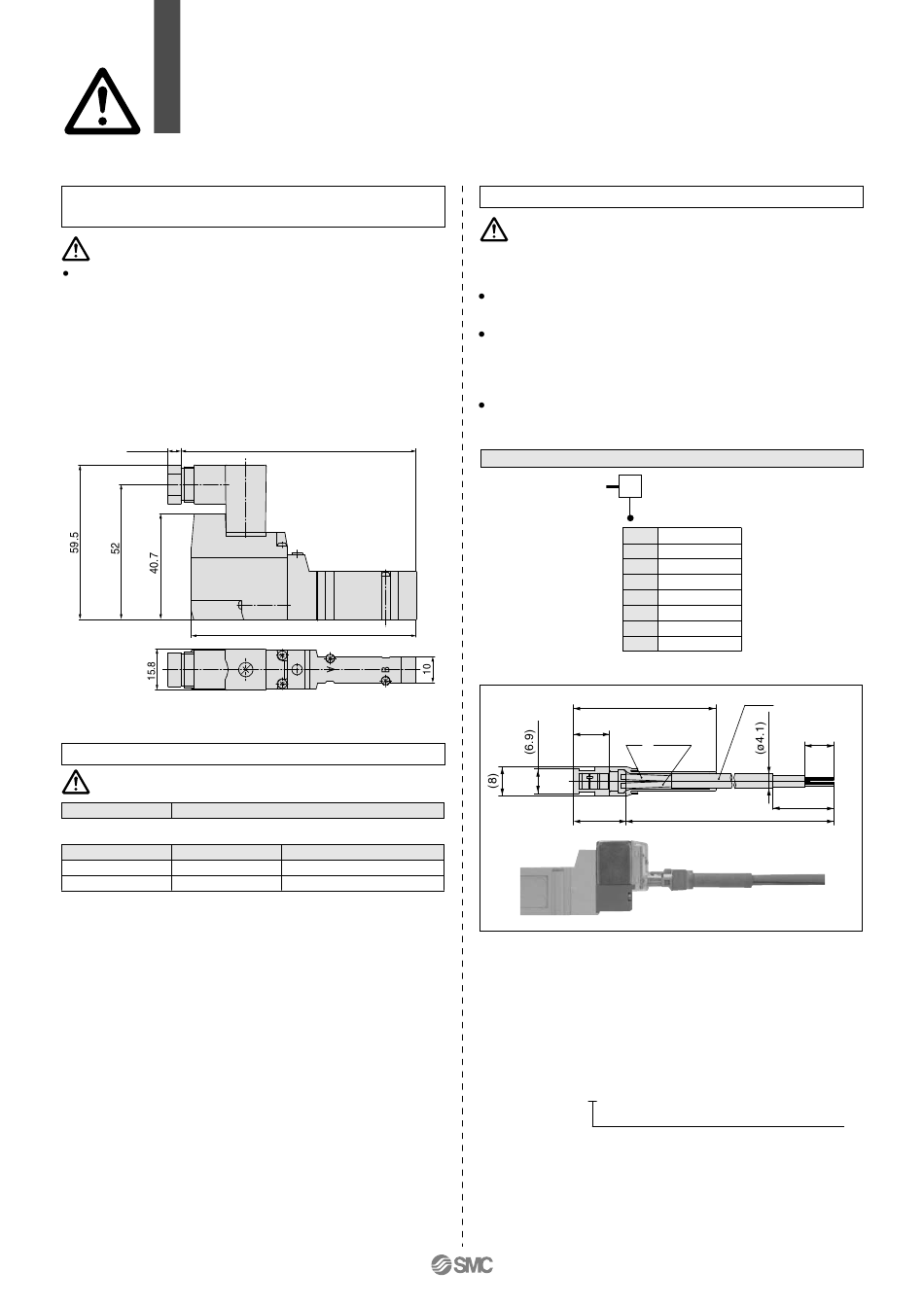

Produktspezifische Sicherheitshinweise 5
Vor der Inbetriebnahme durchlesen.
Serie SY300, SY3000
Verwendung des DIN-Terminalsteckers
Achtung
SMC verfügt über Terminalstecker nach DIN (Rohrversion, für
Einzelanschlussplatte) für die Serien SY300 und SY3000. Diese
können
nicht
auf
die
Mehrfachanschlussplatten montiert werden, da der DIN-Stecker
(15.8 mm) breiter ist als der Ventilkörper (10 mm). Wenden Sie
sich an SMC, wenn Sie diese auf eine Mehrfachanschlussplatte
anschließen wollen. Beachten Sie außerdem, dass die
Befestigungselemente F1 und F2 nicht montiert werden können.
max. 10
Bestell-Nr. DIN-Stecker, D-Typ
Achtung
ohne Betriebsanzeige
mit Betriebsanzeige
Nennspannung
Spannungssymbol
24 VDC
24 V
12 VDC
12 V
Anm.) Siehe Seite 1-481 hinsichtlich DIN-Stecker (Y) entsprechend EN-
175301-803C (ehemals DIN 43650C).
SY
Standardausführungen
der
85.9
86.8
K31
Bestell-Nr.
K32
K32
Steckereinheit mit Schutzabdeckung
Achtung
Steckereinheit mit
staubdichter Schutzabdeckung.
Dient dem Schutz vor Kurzschlüssen durch Fremdkörper
innerhalb des Steckers.
Als Abdeckmaterial wird elektrotauglicher Chloroprenkautschuk
verwendet. Dieser verfügt über hervorragende Isolierungs- und
Wetterbeständigkeitseigenschaften. Bringen Sie ihn jedoch
nicht mit Schneidöl in Kontakt.
Einfaches und geordnetes Erscheinungsbild durch Verwendung
eines runden Kabels.
Bestellschlüssel
SY100-68-A
Anschlusskabellänge (L)
-
6
10
15
20
25
30
50
Steckereinheit mit Schutzabdeckung: Abmessungen
(40)
(10)
rot schwarz
(14.5)
Bestellschlüssel
Geben Sie die Bestellnummer für ein Elektromagnetventil mit
Steckdose und ohne Stecker zusammen mit der Bestellnummer
für eine Steckereinheit mit Schutzabdeckung an.
<Beispiel 1> Anschlusskabellänge 2000 mm
SY3120-5LOZ-M5-Q
SY100-68-A-20
<Beispiel 2> Anschlusskabellänge 300 mm (Standard)
SY3120-5LPZ-M5-Q
Symbol der Steckereinheit mit Abdeckung
∗ In diesem Fall ist die Bestellnummer für eine Steckereinheit
mit Schutzabdeckung nicht erforderlich.
300 mm
600 mm
1.000 mm
1.500 mm
2.000 mm
2.500 mm
3.000 mm
5.000 mm
grau
(8)
(17)
L
