Anschluss von SS5Y„-45„ (Interne Verdrahtung)
Die Spannungsversorgungsklemme wird standardmäßig mit SY-Mehrfachanschlussplatte mit
interner Verdrahtung geliefert.
Die Spannungsversorgungsklemme ermöglicht die Stromversorgung des Ventils entweder über
die Mehrfachanschlussplatte oder den Controller.

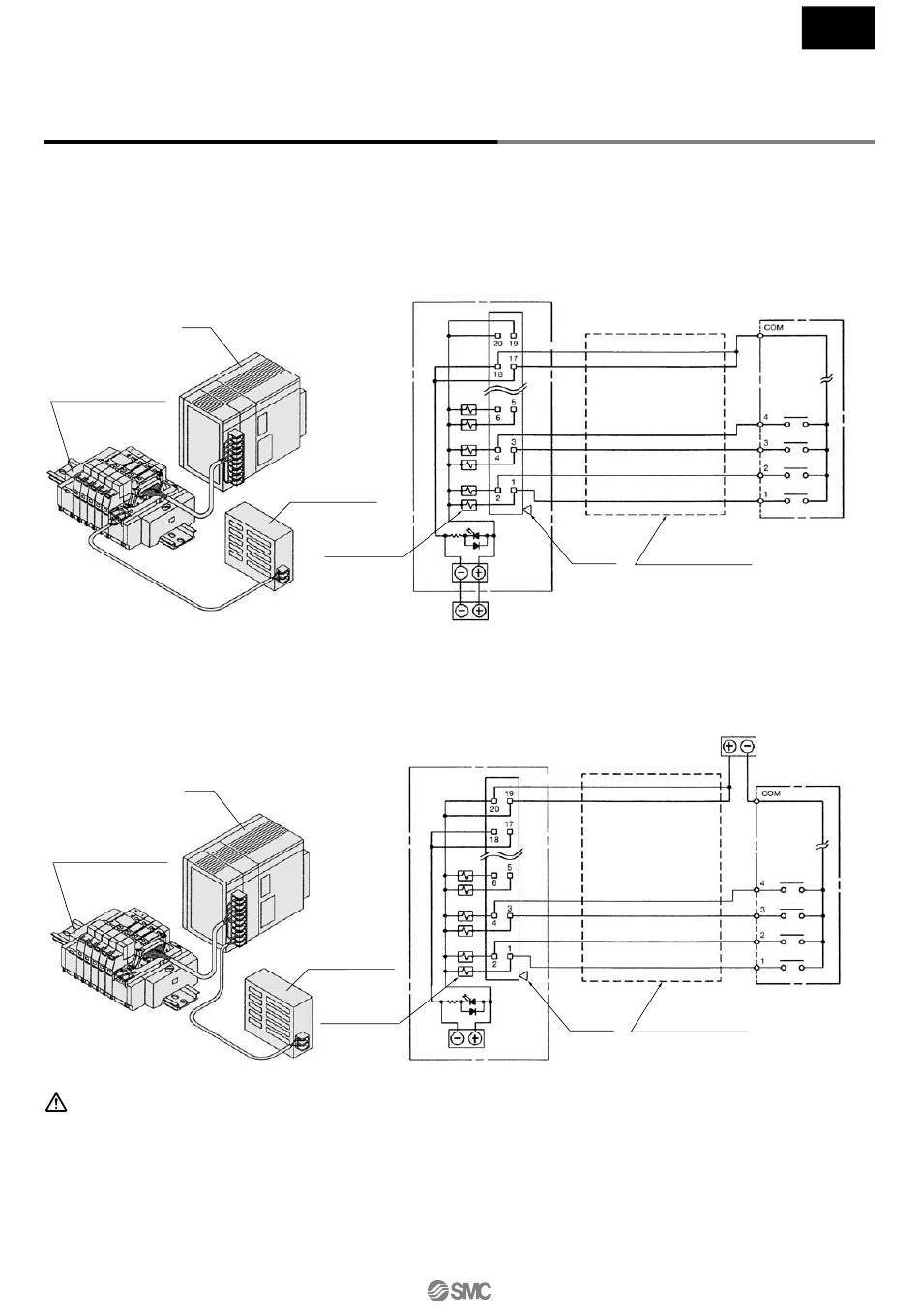

1. Verdrahtungsbeispiel bei Verwendung der Spannungsversorgungsklemmen der Mehrfachanschlussplatte

SPS
Ventil für Anschlussplatte
(SS5Y3-45PGD-05U-„„-Q)
2. Verdrahtungsbeispiel, wenn die Spannungsversorgungsklemmen der Mehrfachanschlussplatte nicht verwendet werden
(Spannungszufuhr über Controller oder Verdrahtung etc.)
SPS
Ventil für Anschlussplatte
(SS5Y3-45PGD-05U-„„-Q)
Achtung
• Individuelle Verdrahtung, COM-Einstellung usw. für die SPS variieren von Hersteller
zu Hersteller. Bevor Sie den Anschluss an die SPS vornehmen, müssen Sie die
technischen Angaben sorgfältig durchlesen und den Schaltplan verstanden haben.
Mangelhafte Verdrahtung kann Schäden an SPS, Spannungsversorgung usw. sowie
an der Mehrfachanschlussplatte und den Ventilen verursachen.
SY3000/5000
Interne Verdrahtung der SY-Mehrfachanschlussplatte
(Flachbandkabel, +COM)
DC-Spannungs-
versorgung
Elektromagnetventil
Interne Verdrahtung der SY-Mehrfachanschlussplatte
(Flachbandkabel, +COM)
DC-Spannungs-
versorgung
Elektromagnetventil
Flanschversion
Minuspol
Dreieck-
Spannungs-
versorgungs-
Markierung
AXT100-FC20-„, etc.
klemme
Spannungsversorgung
Pluspol
Spannungs-
Dreieck-
versorgungs-
Markierung
AXT100-FC20-„, etc.
klemme
45„
Typ
Controllerseite (SPS usw.)
(NPN offener Kollektor)
Kabelsatz
Spannungsversorgung
Kontrollerseite (SPS usw.)
(NPN offener Kollektor)
Kabelsatz
144
