7.
Den Kolbensatz (G) vom Luftmotorgehäuse (F) ziehen
und beiseite legen.
8.
Bei allen Modellen außer bei Modell 206955 den Lager-
gehäusesatz (26 oder 27) ausbauen. Den Sitz ausbauen
und mit einem Tuch abwischen. Bei Modell 206955 den
Haltering (3) und das Lager (4) ausbauen. Die Dichtung
(2, 27 oder 28) entfernen.
9.
Das Gehäuse aus dem Schraubstock nehmen und
senkrecht auf die Werkbank legen.
10. Die Schlüsselflächen der Kolbenstange in einen
Schraubstock einspannen.
B
C
E
G
D
F

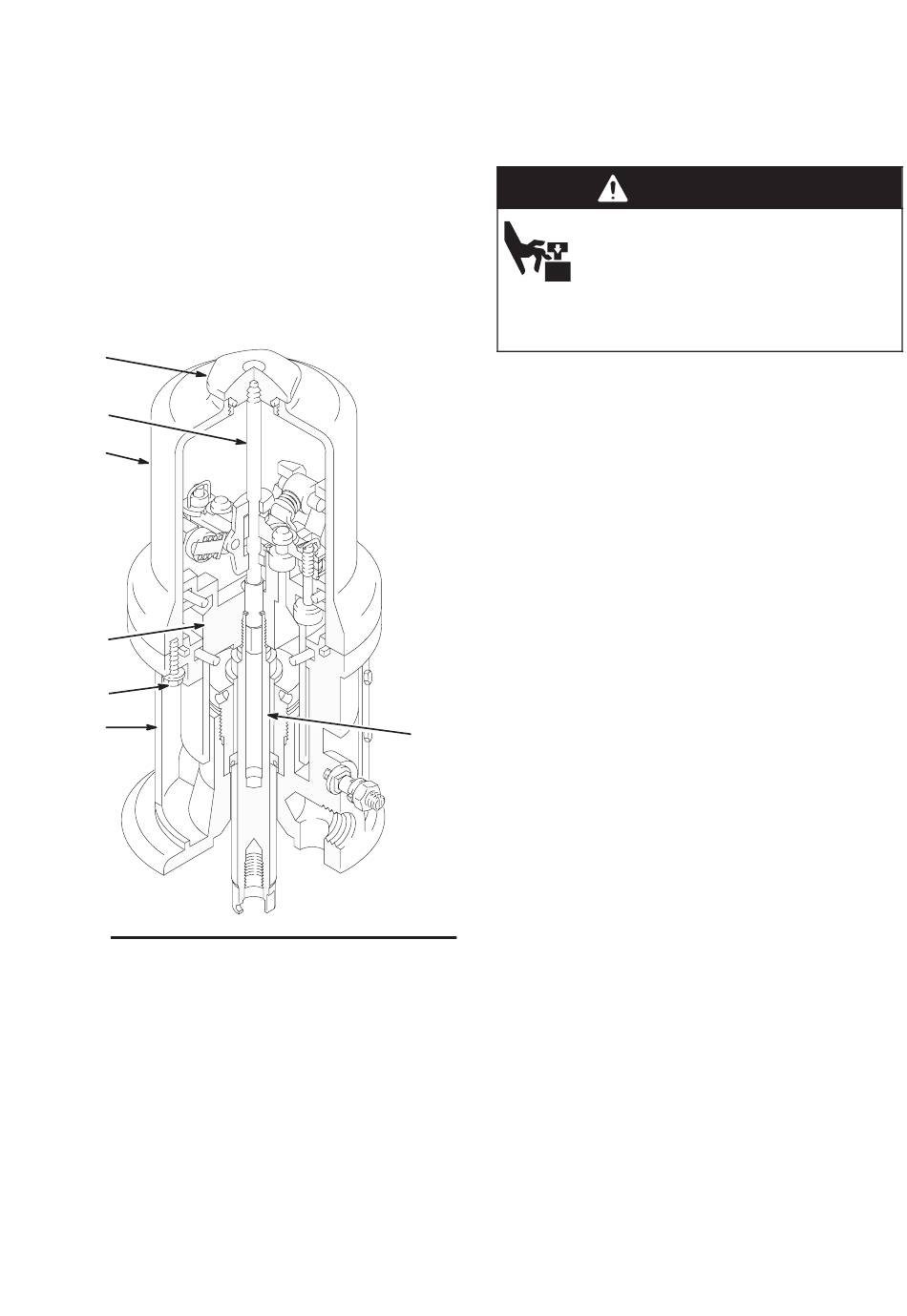

Abb. 2
Service am Luftmotor
A
05703
11. Mit einem Schraubenzieher den Bügel der Steuer-
stange (O) hinunterdrücken und die Knebelklemmen
nach unten einrasten. Siehe Abb. 3.
WARNUNG
GEFAHR DURCH BEWEGLICHE
TEILE
Beim Einrasten der Knebelklemmen (U
in Abb. 3) nach oben oder nach unten die
Finger vom Knebelklemmensatz fernhalten,
damit sie nicht eingeklemmt oder gar ab-
getrennt werden können.
12. Bei diesem Arbeitsschritt die unter Federspannung
stehenden Knebelklemmen mit einer Hand abdecken,
während sie mit einem Schraubenzieher geöffnet
werden. Die Spitze des Schraubenziehers in den Kol-
ben zwischen die Kolbenösen (P) unter den Zapfen (Q)
an den Knebelklemmen führen, mit dem Schrauben-
ziehergriff nach oben drücken, um die Federn am
Knebelklemmensatz (U) nach oben und von den Kol-
benösen wegzudrücken, und die Teile entfernen. Siehe
Abb. 3.
307043
