Betriebsanleitung

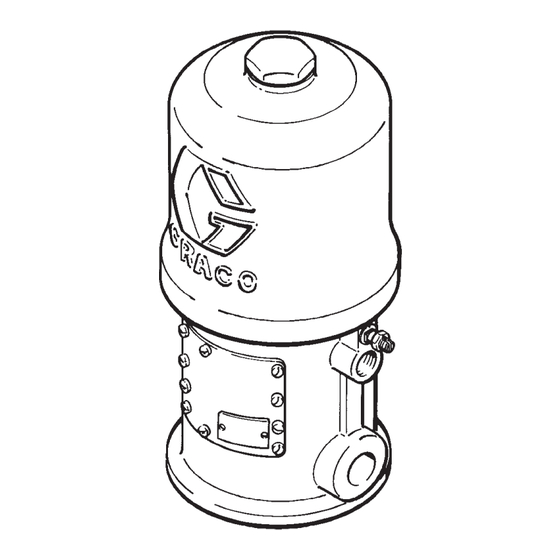

PresidentR Luftmotoren
Zur Verwendung mit Graco-Materialförderpumpen.
Angaben zum zulässigen Betriebsüberdruck sind in der
Pumpen-Betriebsanleitung enthalten.
Modell 205647, Serie L
Für die In-line-Montage in Mitteldruck-Ölpumpen
Modell 206078, Serie L
Für die In-line-Montage in Hochdruck-Schmiermittelpumpen
Modell 205038, Serie M
Für die Stützrohrmontage
Modell 207352, Serie F
Für getrennte Montage
Modell 222772, Serie F
Für getrennte Montage
Warnhinweise und Anleitungen lesen.

Inhaltsverzeichnis

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Teilezeichnungen und Listen
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
GRACO N.V.; Industrieterrein - Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgien
ECOPYRIGHT 1997, GRACO INC.
2
5
Abbildung: Modell 207352
7
8
14
16
18
20
22
24
24
25
26
26
306982G
Ausgabe AF
