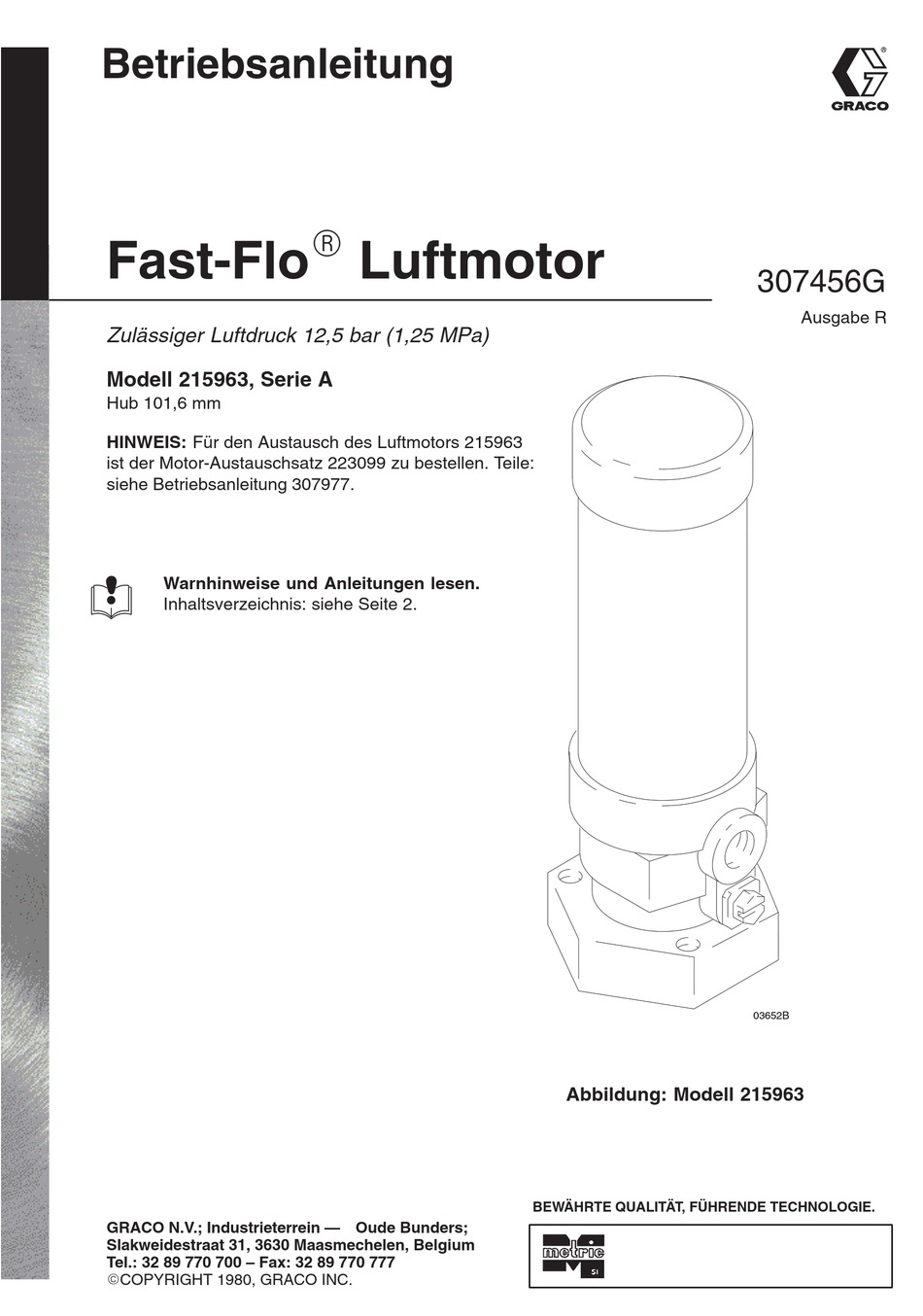

Betriebsanleitung
Fast-Flo
Zulässiger Luftdruck 12,5 bar (1,25 MPa)
Modell 215963, Serie A
Hub 101,6 mm
HINWEIS: Für den Austausch des Luftmotors 215963
ist der Motor-Austauschsatz 223099 zu bestellen. Teile:
siehe Betriebsanleitung 307977.
Warnhinweise und Anleitungen lesen.
Inhaltsverzeichnis: siehe Seite 2.
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
ECOPYRIGHT 1980, GRACO INC.
R
Luftmotor

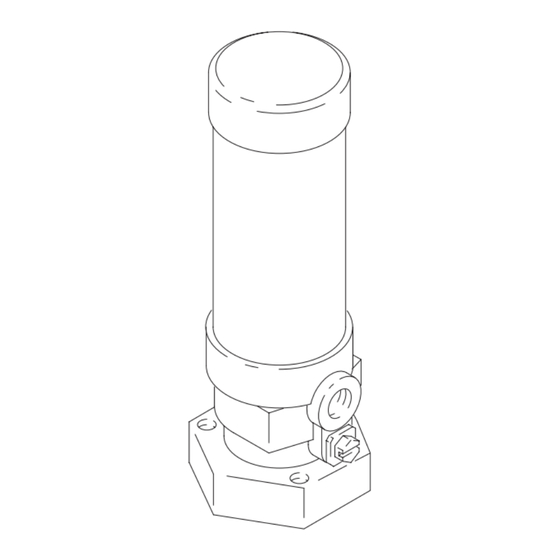

Abbildung: Modell 215963
BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE.
307456G
Ausgabe R
03652B
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graco Fast-Flo

Inhaltszusammenfassung für Graco Fast-Flo

  • Seite 1 Warnhinweise und Anleitungen lesen. Inhaltsverzeichnis: siehe Seite 2. 03652B Abbildung: Modell 215963 BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE. GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777 ECOPYRIGHT 1980, GRACO INC.

  • Seite 2: Inhaltsverzeichnis

    D Dieses Gerät darf nur von geschultem Personal betrieben werden. D Alle Handbücher, Warnschilder und Etiketten vor Inbetriebnahme des Gerätes lesen. D Das Gerät nur für den vorgegebenen Zweck benutzen. Bei Fragen dazu den Graco-Händler kontaktieren. D Gerät nicht verändern oder modifizieren. Nur Original-Ersatzteile und Zubehör von Graco verwenden.

  • Seite 3: Gefahr Durch Einspritzungen

    WARNUNG GEFAHR DURCH EINSPRITZUNGEN Spritzer aus der Pistole, Undichtigkeiten und Risse an den Bauteilen können zu Penetrierung von Material in den Körper führen und schwerste Verletzungen zur Folge haben, die unter Umständen eine Amputation erforderlich machen. Materialspritzer in die Augen oder auf die Haut können ebenfalls zu schweren Verletzungen führen. D In die Haut eingespritztes Material kann zwar wie ein gewöhnlicher Schnitt aussehen.

  • Seite 4: Brand- Und Explosionsgefahr

    WARNUNG BRAND- UND EXPLOSIONSGEFAHR Falsche Erdung, schlechte Belüftung, offene Flammen oder Funken können gefährlich sein und Brand, Explosion oder schwere Verletzungen verursachen. D Das Gerät und das Objekt, auf das gespritzt bzw. extrudiert wird, richtig erden. Siehe Abschnitt Erdung auf Seite 5. D Bei statischer Funkenbildung oder elektrischem Schlag während des Betriebs sofort mit dem Spritzen aufhören.

  • Seite 5: Installation

    Installation Erdung Zum Erden der Pumpe: Richtige Erdung ist für einen sicheren Betrieb des Systems Erdungsdraht und Klammer verwenden. Siehe Abb. 1. wichtig. Erdungsschraube (Z) entfernen und durch die Öse des Kabelschuhs am Ende des Erdungskabels (Y) einfügen. Pumpe zur Verringerung der Gefahr statischer Funken- Erdungsschraube wieder an der Pumpe befestigen und bildung erden.

  • Seite 6: Fehlersuche

    Fehlersuche Druck entlasten, bevor ein Gerät im System überprüft oder WARNUNG gewartet wird. Um die Gefahr schwerer Verletzungen zu vermeiden, stets die Schritte im Abschnitt Druckentlastung auf Seite 5 ausführen, wenn zum Druckentlasten aufge- HINWEIS: Vor dem Zerlegen der Pumpe alle anderen fordert wird.

  • Seite 7: Service

    Service HINWEIS: Der Reparatursatz 214584 ist verfügbar. Um ein Den Luftkolben (11) mit neuen Teilen, soweit erforder- optimales Ergebnis zu erzielen, sollten alle neuen lich, zusammenbauen. Ein qualitativ hochwertiges Ge- Teile im Satz verwendet werden, selbst wenn die windedichtmittel auf das Gewinde der Schrauben (12) alten Teile noch gut zu sein scheinen.
  • Seite 8 Service 220168 Luftventil- und Motorkappe und Zylinder Kolbensatz (11) 6† Kolbenstange und Gehäuse Dichtmittel auftragen. Mit 1,3–1,6 N.m festziehen. Die Zange (B) nur zum Abnehmen des Kolbens, nicht aber zum Festziehen des Kolbens an der Stange (23) verwenden. †9 Kolben-Detailansicht Mindestens 0,8 mm 03654 Abb.

  • Seite 9: Teile

    Teile †6 9† 10† 6† Dichtmittel auftragen. Mit 1,3–1,6 N.m festziehen. 03655B Pos. Pos. Teile-Nr. Bezeichnung Stück Teile-Nr. Bezeichnung Stück 116343 ERDUNGSSCHRAUBE 181487 . PLATTE; Lufteinlaßventil 162729 . PLATTE; Luftauslaßventil 157872 VENTILSCHEIBE 178780 DRUCKFEDER 178866 DRUCKFEDER 6† 172404 DICHTUNG; Neopren 215946 GEHÄUSE;...

  • Seite 10: Abmessungen

    Abmessungen 59 mm (2,32”) Durchmesser 201 mm 1/4–18 NPT(i) 03652 06751 Montagebohrungen 32 mm 8,50 mm (0,33”) Durchmesser 16 mm 27,71 mm 10 307456...

  • Seite 11: Technische Daten

    Technische Daten Max. Lufteingangsdruck ............... . 12,5 bar (1,25 MPa) Lufteinlaßgröße .

  • Seite 12: Garantie

    Herstellungsmängeln sind. Graco verpflichtet sich, innerhalb von zwölf Monaten ab dem Verkaufsdatum sämtliche Teile des Gerätes zu reparieren oder auszutauschen, welche von Graco als defekt anerkannt werden. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
