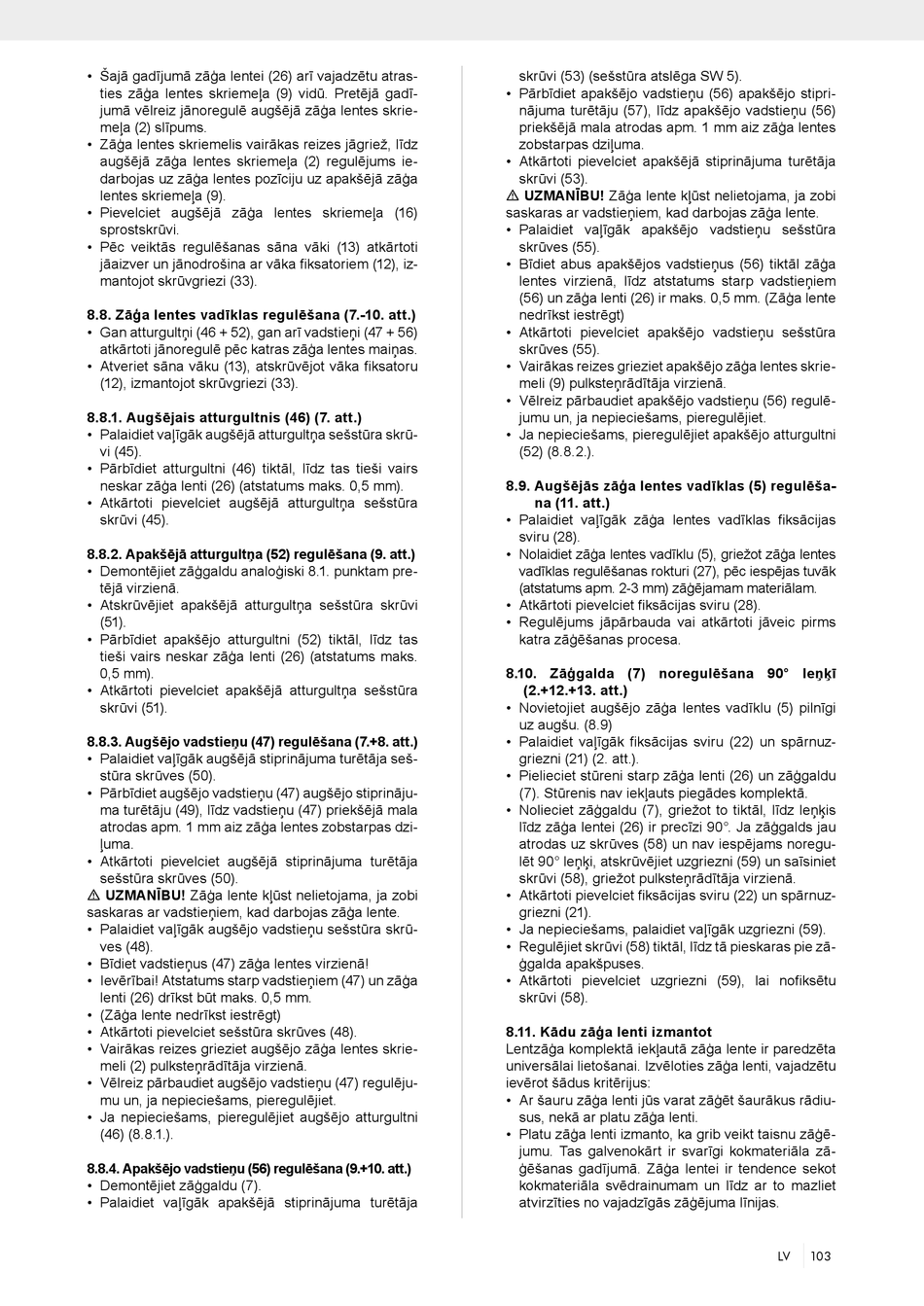

• Šajā gadījumā zāģa lentei (26) arī vajadzētu atras-
ties zāģa lentes skriemeļa (9) vidū. Pretējā gadī-
jumā vēlreiz jānoregulē augšējā zāģa lentes skrie-
meļa (2) slīpums.
• Zāģa lentes skriemelis vairākas reizes jāgriež, līdz
augšējā zāģa lentes skriemeļa (2) regulējums ie-
darbojas uz zāģa lentes pozīciju uz apakšējā zāģa
lentes skriemeļa (9).
• Pievelciet augšējā zāģa lentes skriemeļa (16)
sprostskrūvi.
• Pēc veiktās regulēšanas sāna vāki (13) atkārtoti
jāaizver un jānodrošina ar vāka fiksatoriem (12), iz-
mantojot skrūvgriezi (33).
8.8. Zāģa lentes vadīklas regulēšana (7.-10. att.)
• Gan atturgultņi (46 + 52), gan arī vadstieņi (47 + 56)
atkārtoti jānoregulē pēc katras zāģa lentes maiņas.
• Atveriet sāna vāku (13), atskrūvējot vāka fiksatoru
(12), izmantojot skrūvgriezi (33).
8.8.1. Augšējais atturgultnis (46) (7. att.)
• Palaidiet vaļīgāk augšējā atturgultņa sešstūra skrū-
vi (45).
• Pārbīdiet atturgultni (46) tiktāl, līdz tas tieši vairs
neskar zāģa lenti (26) (atstatums maks. 0,5 mm).
• Atkārtoti pievelciet augšējā atturgultņa sešstūra
skrūvi (45).
8.8.2. Apakšējā atturgultņa (52) regulēšana (9. att.)
• Demontējiet zāģgaldu analoģiski 8.1. punktam pre-
tējā virzienā.
• Atskrūvējiet apakšējā atturgultņa sešstūra skrūvi
(51).
• Pārbīdiet apakšējo atturgultni (52) tiktāl, līdz tas
tieši vairs neskar zāģa lenti (26) (atstatums maks.
0,5 mm).
• Atkārtoti pievelciet apakšējā atturgultņa sešstūra
skrūvi (51).
8.8.3. Augšējo vadstieņu (47) regulēšana (7.+8. att.)
• Palaidiet vaļīgāk augšējā stiprinājuma turētāja seš-
stūra skrūves (50).
• Pārbīdiet augšējo vadstieņu (47) augšējo stiprināju-
ma turētāju (49), līdz vadstieņu (47) priekšējā mala
atrodas apm. 1 mm aiz zāģa lentes zobstarpas dzi-
ļuma.
• Atkārtoti pievelciet augšējā stiprinājuma turētāja
sešstūra skrūves (50).
m UZMANĪBU! Zāģa lente kļūst nelietojama, ja zobi
saskaras ar vadstieņiem, kad darbojas zāģa lente.
• Palaidiet vaļīgāk augšējo vadstieņu sešstūra skrū-
ves (48).
• Bīdiet vadstieņus (47) zāģa lentes virzienā!
• Ievērībai! Atstatums starp vadstieņiem (47) un zāģa
lenti (26) drīkst būt maks. 0,5 mm.
• (Zāģa lente nedrīkst iestrēgt)
• Atkārtoti pievelciet sešstūra skrūves (48).
• Vairākas reizes grieziet augšējo zāģa lentes skrie-
meli (2) pulksteņrādītāja virzienā.
• Vēlreiz pārbaudiet augšējo vadstieņu (47) regulēju-
mu un, ja nepieciešams, pieregulējiet.
• Ja nepieciešams, pieregulējiet augšējo atturgultni
(46) (8.8.1.).
8.8.4. Apakšējo vadstieņu (56) regulēšana (9.+10. att.)
• Demontējiet zāģgaldu (7).
• Palaidiet vaļīgāk apakšējā stiprinājuma turētāja
skrūvi (53) (sešstūra atslēga SW 5).
• Pārbīdiet apakšējo vadstieņu (56) apakšējo stipri-
nājuma turētāju (57), līdz apakšējo vadstieņu (56)
priekšējā mala atrodas apm. 1 mm aiz zāģa lentes
zobstarpas dziļuma.
• Atkārtoti pievelciet apakšējā stiprinājuma turētāja
skrūvi (53).
m UZMANĪBU! Zāģa lente kļūst nelietojama, ja zobi
saskaras ar vadstieņiem, kad darbojas zāģa lente.
• Palaidiet vaļīgāk apakšējo vadstieņu sešstūra
skrūves (55).
• Bīdiet abus apakšējos vadstieņus (56) tiktāl zāģa
lentes virzienā, līdz atstatums starp vadstieņiem
(56) un zāģa lenti (26) ir maks. 0,5 mm. (Zāģa lente
nedrīkst iestrēgt)
• Atkārtoti pievelciet apakšējo vadstieņu sešstūra
skrūves (55).
• Vairākas reizes grieziet apakšējo zāģa lentes skrie-
meli (9) pulksteņrādītāja virzienā.
• Vēlreiz pārbaudiet apakšējo vadstieņu (56) regulē-
jumu un, ja nepieciešams, pieregulējiet.
• Ja nepieciešams, pieregulējiet apakšējo atturgultni
(52) (8.8.2.).
8.9. Augšējās zāģa lentes vadīklas (5) regulēša-
na (11. att.)
• Palaidiet vaļīgāk zāģa lentes vadīklas fiksācijas
sviru (28).
• Nolaidiet zāģa lentes vadīklu (5), griežot zāģa lentes
vadīklas regulēšanas rokturi (27), pēc iespējas tuvāk
(atstatums apm. 2-3 mm) zāģējamam materiālam.
• Atkārtoti pievelciet fiksācijas sviru (28).
• Regulējums jāpārbauda vai atkārtoti jāveic pirms
katra zāģēšanas procesa.
8.10. Zāģgalda (7) noregulēšana 90° leņķī
(2.+12.+13. att.)
• Novietojiet augšējo zāģa lentes vadīklu (5) pilnīgi
uz augšu. (8.9)
• Palaidiet vaļīgāk fiksācijas sviru (22) un spārnuz-
griezni (21) (2. att.).
• Pielieciet stūreni starp zāģa lenti (26) un zāģgaldu
(7). Stūrenis nav iekļauts piegādes komplektā.
• Nolieciet zāģgaldu (7), griežot to tiktāl, līdz leņķis
līdz zāģa lentei (26) ir precīzi 90°. Ja zāģgalds jau
atrodas uz skrūves (58) un nav iespējams noregu-
lēt 90° leņķi, atskrūvējiet uzgriezni (59) un saīsiniet
skrūvi (58), griežot pulksteņrādītāja virzienā.
• Atkārtoti pievelciet fiksācijas sviru (22) un spārnuz-
griezni (21).
• Ja nepieciešams, palaidiet vaļīgāk uzgriezni (59).
• Regulējiet skrūvi (58) tiktāl, līdz tā pieskaras pie zā-
ģgalda apakšpuses.
• Atkārtoti pievelciet uzgriezni (59), lai nofiksētu
skrūvi (58).
8.11. Kādu zāģa lenti izmantot
Lentzāģa komplektā iekļautā zāģa lente ir paredzēta
universālai lietošanai. Izvēloties zāģa lenti, vajadzētu
ievērot šādus kritērijus:
• Ar šauru zāģa lenti jūs varat zāģēt šaurākus rādiu-
sus, nekā ar platu zāģa lenti.
• Platu zāģa lenti izmanto, ka grib veikt taisnu zāģē-
jumu. Tas galvenokārt ir svarīgi kokmateriāla zā-
ģēšanas gadījumā. Zāģa lentei ir tendence sekot
kokmateriāla svēdrainumam un līdz ar to mazliet
atvirzīties no vajadzīgās zāģējuma līnijas.
