5

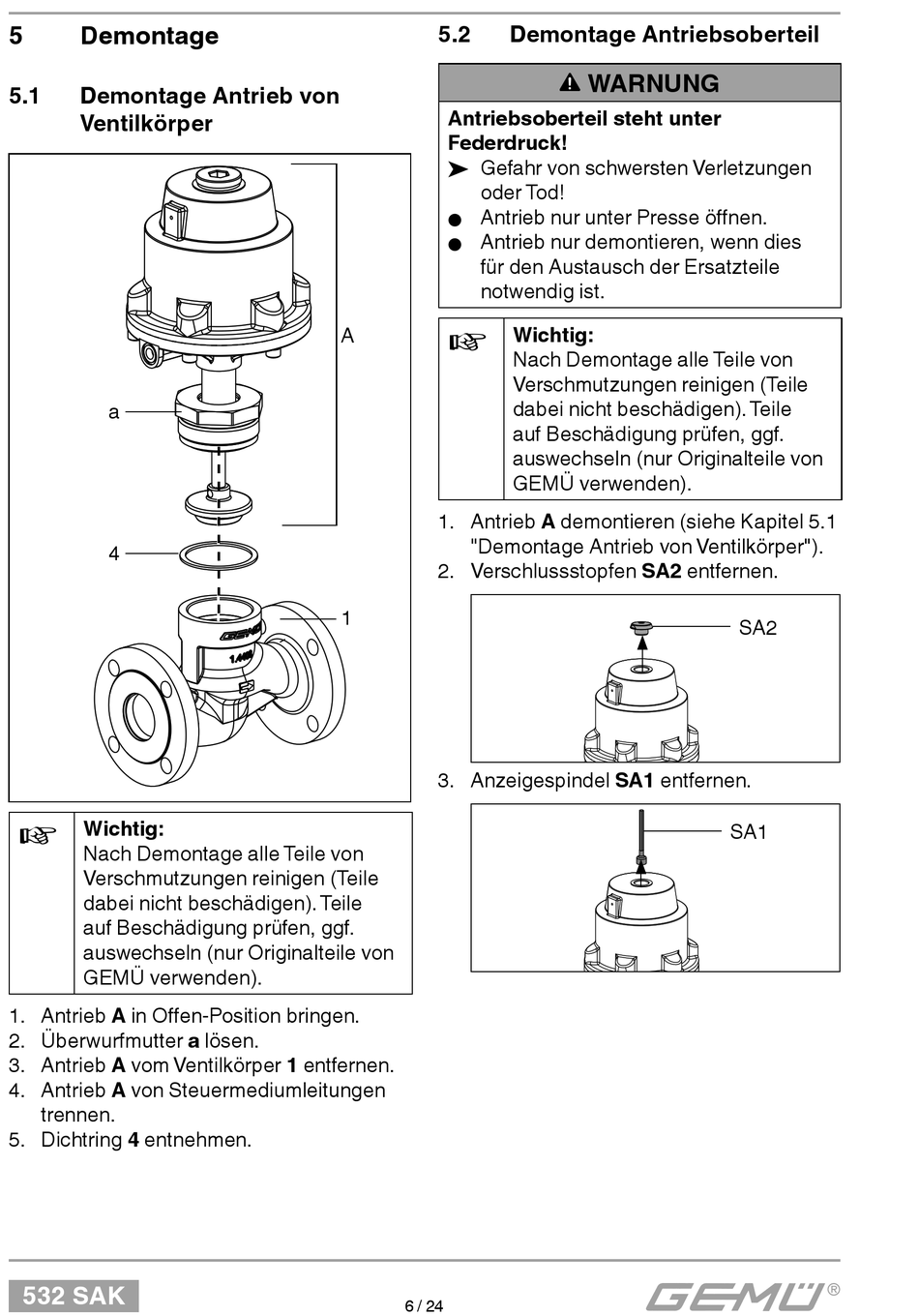

Demontage

5.1 Demontage Antrieb von
Ventilkörper
a
4
Wichtig:
+
Nach Demontage alle Teile von
Verschmutzungen reinigen (Teile
dabei nicht beschädigen). Teile
auf Beschädigung prüfen, ggf.
auswechseln (nur Originalteile von
GEMÜ verwenden).
1. Antrieb A in Off en-Position bringen.
2. Überwurfmutter a lösen.
3. Antrieb A vom Ventilkörper 1 entfernen.
4. Antrieb A von Steuermediumleitungen
trennen.
5. Dichtring 4 entnehmen.
532 SAK
5.2

Demontage Antriebsoberteil

Antriebsoberteil steht unter
Federdruck!
® Gefahr von schwersten Verletzungen
oder Tod!
Antrieb nur unter Presse öff nen.
G
Antrieb nur demontieren, wenn dies
G
für den Austausch der Ersatzteile
notwendig ist.
A Wichtig:
+
Nach Demontage alle Teile von
Verschmutzungen reinigen (Teile
dabei nicht beschädigen). Teile
auf Beschädigung prüfen, ggf.
auswechseln (nur Originalteile von
GEMÜ verwenden).
1. Antrieb A demontieren (siehe Kapitel 5.1
"Demontage Antrieb von Ventilkörper").
2. Verschlussstopfen SA2 entfernen.
1
3. Anzeigespindel SA1 entfernen.
6 / 24
WARNUNG
SA2
SA1
