5

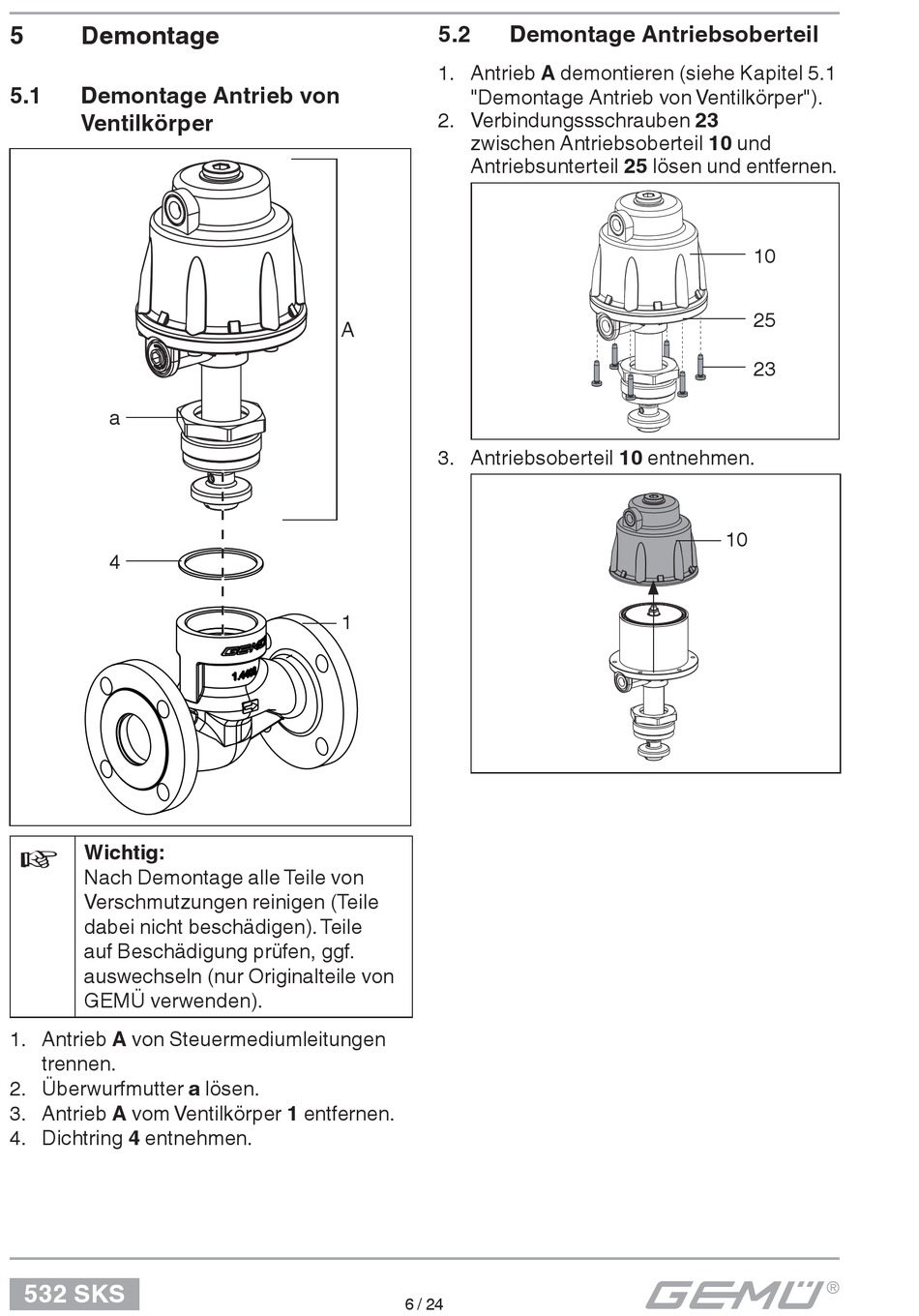

Demontage

5.1 Demontage Antrieb von
Ventilkörper
a
4
Wichtig:
+
Nach Demontage alle Teile von
Verschmutzungen reinigen (Teile
dabei nicht beschädigen). Teile
auf Beschädigung prüfen, ggf.
auswechseln (nur Originalteile von
GEMÜ verwenden).
1. Antrieb A von Steuermediumleitungen
trennen.
2. Überwurfmutter a lösen.
3. Antrieb A vom Ventilkörper 1 entfernen.
4. Dichtring 4 entnehmen.
532 SKS
5.2

Demontage Antriebsoberteil

1. Antrieb A demontieren (siehe Kapitel 5.1
"Demontage Antrieb von Ventilkörper").
2. Verbindungssschrauben 23
zwischen Antriebsoberteil 10 und
Antriebsunterteil 25 lösen und entfernen.
A
3. Antriebsoberteil 10 entnehmen.
1
6 / 24
10
25
23
10
