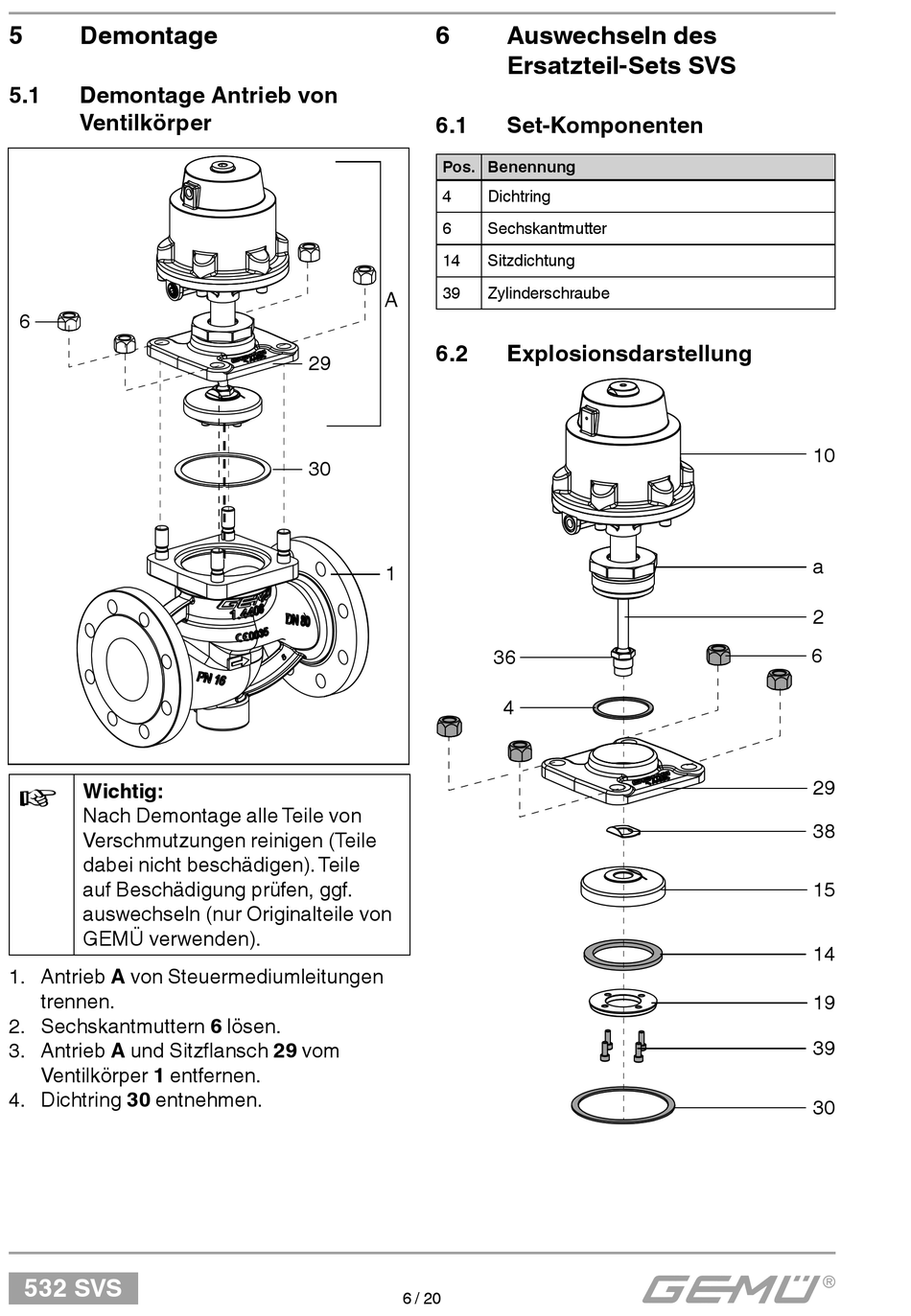

Demontage

5.1
Demontage Antrieb von
Ventilkörper
6
Wichtig:
+
Nach Demontage alle Teile von
Verschmutzungen reinigen (Teile
dabei nicht beschädigen). Teile
auf Beschädigung prüfen, ggf.
auswechseln (nur Originalteile von
GEMÜ verwenden).
1. Antrieb A von Steuermediumleitungen
trennen.
2. Sechskantmuttern 6 lösen.
3. Antrieb A und Sitzfl ansch 29 vom
Ventilkörper 1 entfernen.
4. Dichtring 30 entnehmen.
532 SVS
6
6.1
Pos. Benennung
4
6
14
39
A
6.2
29
30
1
6 / 20
Auswechseln des
Ersatzteil-Sets SVS

Set-Komponenten

Dichtring
Sechskantmutter
Sitzdichtung
Zylinderschraube

Explosionsdarstellung

36
4
10
a
2
6
29
38
15
14
19
39
30
