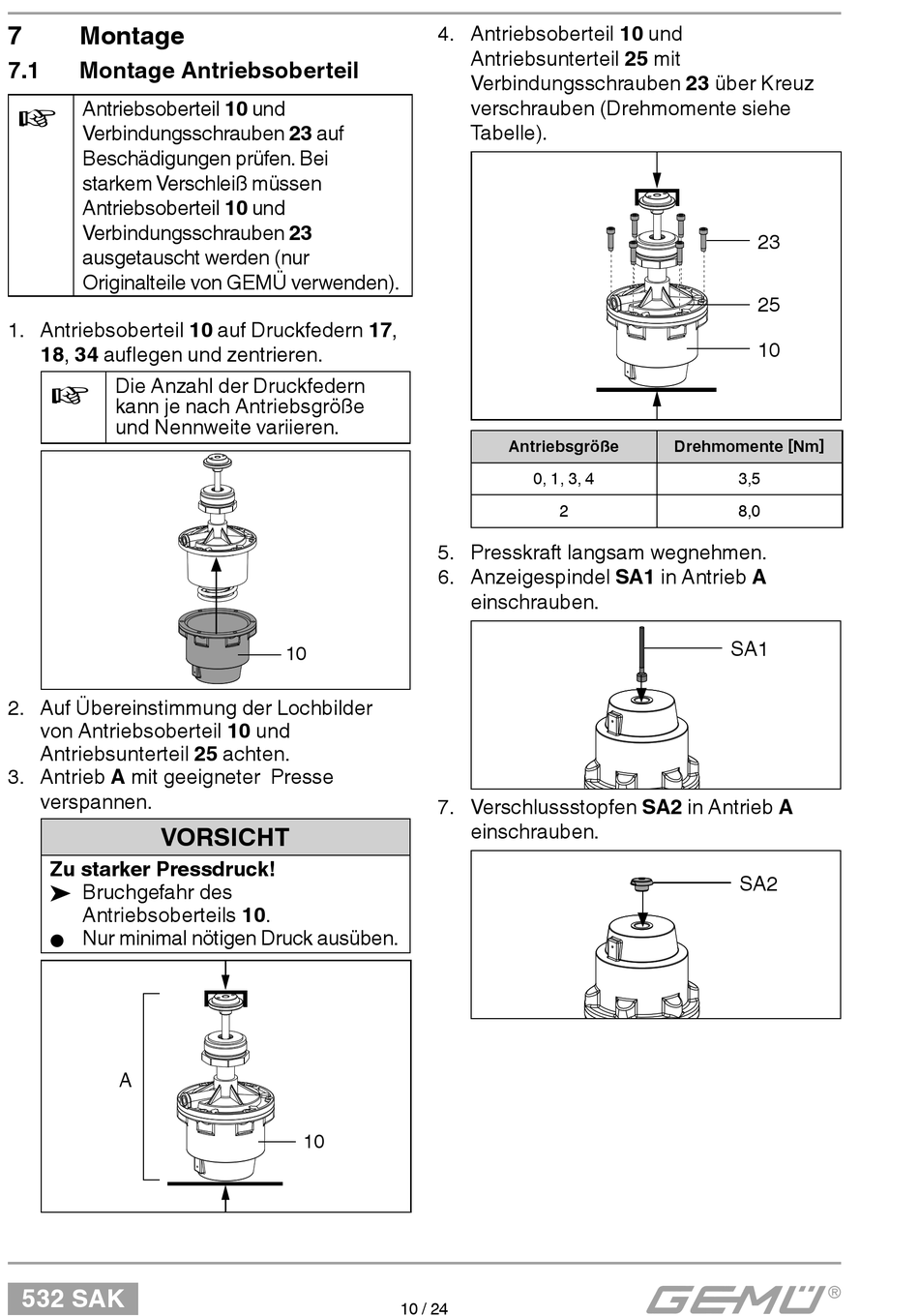

7
Montage
7.1
Montage Antriebsoberteil
Antriebsoberteil 10 und
+
Verbindungsschrauben 23 auf
Beschädigungen prüfen. Bei
starkem Verschleiß müssen
Antriebsoberteil 10 und
Verbindungsschrauben 23
ausgetauscht werden (nur
Originalteile von GEMÜ verwenden).
1. Antriebsoberteil 10 auf Druckfedern 17,
18, 34 aufl egen und zentrieren.
Die Anzahl der Druckfedern
+
kann je nach Antriebsgröße
und Nennweite variieren.
2. Auf Übereinstimmung der Lochbilder
von Antriebsoberteil 10 und
Antriebsunterteil 25 achten.
3. Antrieb A mit geeigneter Presse
verspannen.
VORSICHT
Zu starker Pressdruck!
® Bruchgefahr des
Antriebsoberteils 10.
Nur minimal nötigen Druck ausüben.
G
A
532 SAK
4. Antriebsoberteil 10 und
5. Presskraft langsam wegnehmen.
6. Anzeigespindel SA1 in Antrieb A
10
7. Verschlussstopfen SA2 in Antrieb A
10
10 / 24
Antriebsunterteil 25 mit
Verbindungsschrauben 23 über Kreuz
verschrauben (Drehmomente siehe
Tabelle).
Antriebsgröße
0, 1, 3, 4
2
einschrauben.
einschrauben.
23
25
10
Drehmomente [Nm]
3,5
8,0
SA1
SA2
