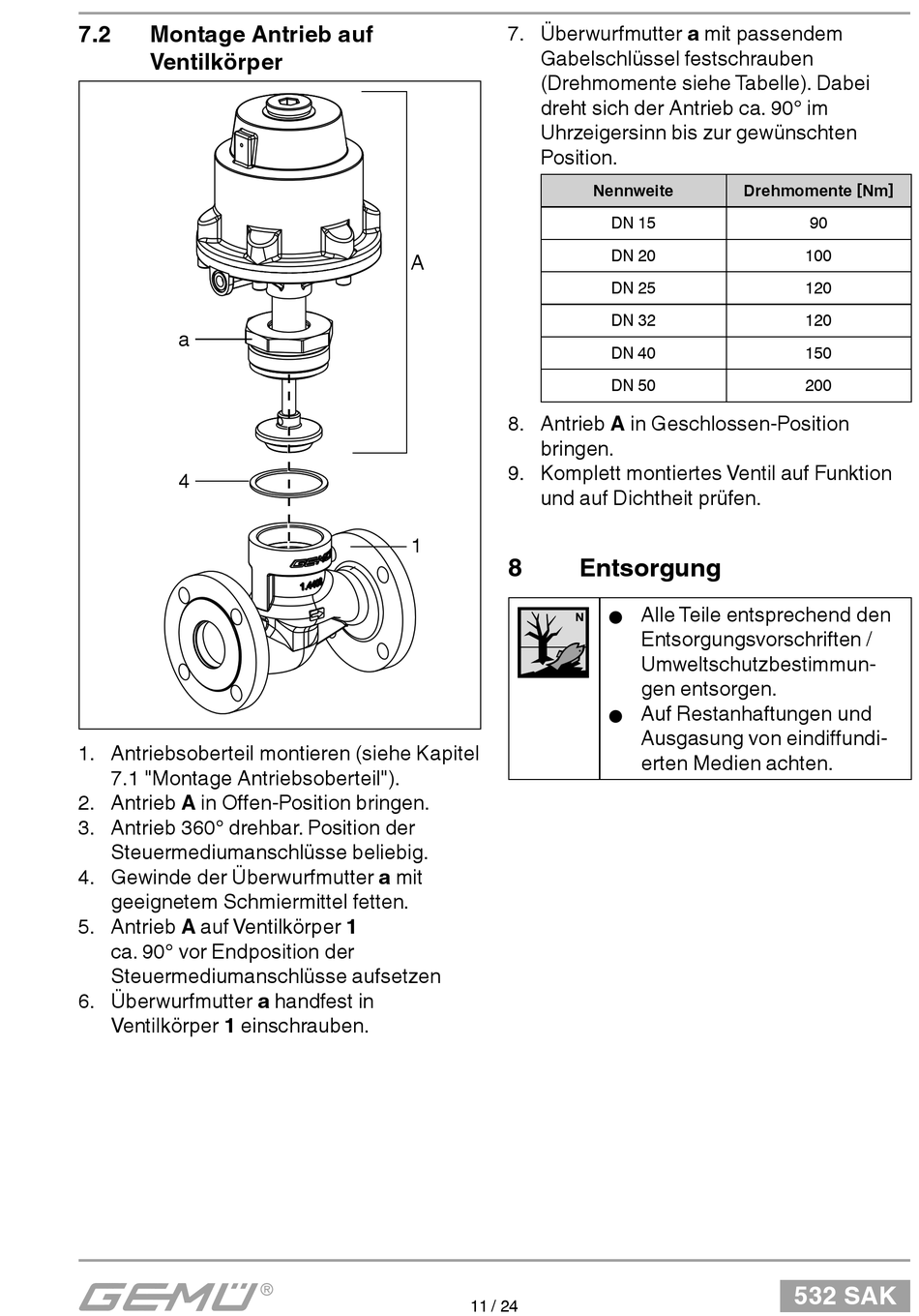

7.2 Montage Antrieb auf
Ventilkörper
a
4
1. Antriebsoberteil montieren (siehe Kapitel
7.1 "Montage Antriebsoberteil").
2. Antrieb A in Off en-Position bringen.
3. Antrieb 360° drehbar. Position der
Steuermediumanschlüsse beliebig.
4. Gewinde der Überwurfmutter a mit
geeignetem Schmiermittel fetten.
5. Antrieb A auf Ventilkörper 1
ca. 90° vor Endposition der
Steuermediumanschlüsse aufsetzen
6. Überwurfmutter a handfest in
Ventilkörper 1 einschrauben.
7. Überwurfmutter a mit passendem
Gabelschlüssel festschrauben
(Drehmomente siehe Tabelle). Dabei
dreht sich der Antrieb ca. 90° im
Uhrzeigersinn bis zur gewünschten
Position.
A
8. Antrieb A in Geschlossen-Position
bringen.
9. Komplett montiertes Ventil auf Funktion
und auf Dichtheit prüfen.
1
8

Entsorgung

11 / 24
Nennweite Drehmomente [Nm]
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
Alle Teile entsprechend den
G
Entsorgungs vorschriften /
Umweltschutzbestimmun-
gen entsorgen.
Auf Restanhaftungen und
G
Ausgasung von eindiff undi-
erten Medien achten.
90
100
120
120
150
200
532 SAK
