- Seite 1 Dokumentation KL6301-0000 EIB/KNX-Busklemme Version: 3.0.0 Datum: 24.05.2019...
-
Seite 3: Inhaltsverzeichnis
Verdrahtung ........................ 15 Anschlussbelegung ......................... 17 Montagevorschriften für Klemmen mit erhöhter mechanischer Belastbarkeit ......... 18 ATEX - Besondere Bedingungen (Standardtemperaturbereich) ............. 19 ATEX-Dokumentation ........................ 20 4 EIB................................ 21 Arbeitsweise der KL6301......................... 21 5 Programmierung............................ 22 TwinCAT-Bibliotheken ........................ 22 6 Anhang .............................. 23 Support und Service ........................ 23 KL6301-0000 Version: 3.0.0... - Seite 4 Inhaltsverzeichnis Version: 3.0.0 KL6301-0000...
-
Seite 5: Vorwort
Patente: EP0851348, US6167425 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizensiert durch die Beckhoff Automation GmbH, Deutschland. Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. -
Seite 6: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 7: Ausgabestände Der Dokumentation
3.0.0 • Migration • Anschlusstechnik aktualisiert • Anschlussbelegung korrigiert 2.3.0 • Beschreibung der Programmierung ausgegliedert in das Beckhoff-Information-System [} 22] • TwinCAT-Bibliothek TcEIB (ehemals TcKL6301) aktualisiert auf Version 5.2.0 • ATEX-Hinweise hinzugefügt 2.2.0 • Integrierte TwinCAT-Bibliothek TcKL6301 aktualisiert auf Version 3.0.6 2.1.0... -
Seite 8: Produktübersicht

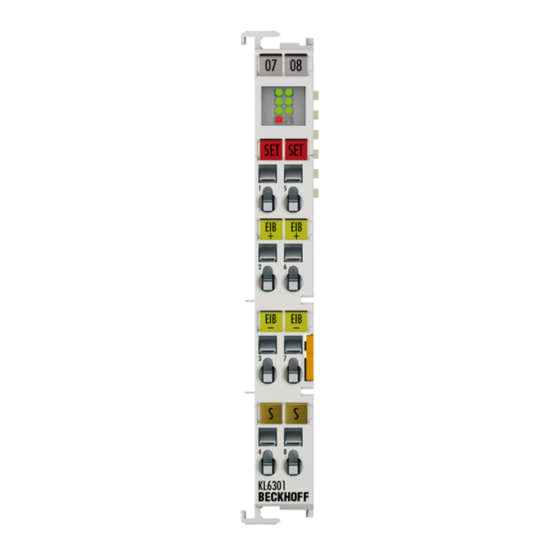

Produktübersicht Einführung Abb. 1: KL6301 Die EIB-Busklemme KL6301 verbindet das EIB/KNX-Bussystem mit dem Beckhoff Busklemmensystem. Die KL6301 bietet die Möglichkeit beliebige Daten mit EIB/KNX-Teilnehmern auszutauschen. Die ETS-Software ist für die Konfiguration der KL6301 nicht notwendig. Die Konfiguration und Parametrierung erfolgt über TwinCAT Funktionsbausteine (IEC61131-3). -
Seite 9: Diagnose-Leds
EIB-Netzteil POWER Telegramm empfangen wird angeschlossen SEND grün Toggelt bei jeden gesendetem EIB- Telegramm RECEIVE grün Toggelt bei jeden empfangenden EIB- Telegramm EIB ERROR rot Leuchtet wenn ein Fehler vorliegt. Erlischt, wenn der Fehler ausgelesen wurde. KL6301-0000 Version: 3.0.0... -
Seite 10: Technische Daten
Produktübersicht Technische Daten Technische Daten KL6301-0000 Anzahl der Ausgänge Übertragungsstandard Twisted Pair (TP) Übertragungsrate 9,6 kByte Potenzialtrennung 500 V (K-Bus/EIB) Spannungsversorgung für Elektronik über den K-Bus und über die Powerkontakte EIB Elektronik über ein externes EIB Netzteil Stromaufnahme aus dem K-Bus typisch 55 mA Bitbreite im Prozessabbild Output: 24 Byte Daten, Input: 24 Byte Daten... -
Seite 11: Montage Und Verdrahtung
Achten Sie bei der Montage der Komponenten darauf, dass der Verriegelungsmechanismus nicht in Konflikt mit den Befestigungsschrauben der Tragschiene gerät. Verwenden Sie zur Befesti- gung von Tragschienen mit einer Höhe von 7,5 mm unter den Klemmen und Kopplern flache Mon- tageverbindungen wie Senkkopfschrauben oder Blindnieten. KL6301-0000 Version: 3.0.0... -
Seite 12: Abb. 4 Demontage Von Tragschiene
EL91xx, EL92xx) unterbrechen die Powerkontakte und stellen so den Anfang einer neuen Ver- sorgungsschiene dar. PE-Powerkontakt Der Powerkontakt mit der Bezeichnung PE kann als Schutzerde eingesetzt werden. Der Kontakt ist aus Sicherheitsgründen beim Zusammenstecken voreilend und kann Kurzschlussströme bis 125 A ableiten. Version: 3.0.0 KL6301-0000... -
Seite 13: Anschluss
Anschlussebene in einem Gehäuse. • Die Klemmen der Serien ESxxxx und KSxxxx haben eine steckbare Anschlussebene und ermöglichen somit beim Austausch die stehende Verdrahtung. • Die High-Density-Klemmen (HD-Klemmen) enthalten Elektronik und Anschlussebene in einem Gehäuse und haben eine erhöhte Packungsdichte. KL6301-0000 Version: 3.0.0... -
Seite 14: Abb. 6 Standardverdrahtung
Leiterquerschnitte von 0,08 mm bis 2,5 mm können weiter in der bewährten Federkrafttechnik verwendet werden. Übersicht und Systematik in den Produktbezeichnungen der Serien ESxxxx und KSxxxx werden wie von den Serien ELxxxx und KLxxxx bekannt weitergeführt. High-Density-Klemmen (HD-Klemmen) Abb. 8: High-Density-Klemmen Version: 3.0.0 KL6301-0000... -
Seite 15: Verdrahtung
1. Öffnen Sie eine Klemmstelle, indem Sie einen Schraubendreher gerade bis zum Anschlag in die viereckige Öffnung über der Klemmstelle drücken. Den Schraubendreher dabei nicht drehen oder hin und her bewegen (nicht hebeln). 2. Der Draht kann nun ohne Widerstand in die runde Klemmenöffnung eingeführt werden. KL6301-0000 Version: 3.0.0... - Seite 16 Schraubendrehers. Den zulässigen Leiterquerschnitt entnehmen Sie der nachfolgenden Tabelle. Klemmengehäuse HD-Gehäuse Leitungsquerschnitt (massiv) 0,08 ... 1,5 mm Leitungsquerschnitt (feindrähtig) 0,25 ... 1,5 mm Leitungsquerschnitt (Aderleitung mit Aderendhülse) 0,14 ... 0,75 mm Leitungsquerschnitt (ultraschall-litzenverdichtet) nur 1,5 mm Abisolierlänge 8 ... 9 mm Version: 3.0.0 KL6301-0000...
-
Seite 17: Anschlussbelegung
EIB plus (rot), intern verbunden mit Klemmstelle 2 EIB - EIB minus (grau), intern verbunden mit Klemmstelle 3 Shield Schirm, intern verbunden mit Klemmstelle 4 Set-Klemmstellen Die Klemmstellen für Set haben keine Funktion und dürfen nicht belegt werden! KL6301-0000 Version: 3.0.0... -
Seite 18: Montagevorschriften Für Klemmen Mit Erhöhter Mechanischer Belastbarkeit
• Die Befestigungspunkte der Tragschiene sind in einem Abstand vom 5 cm zu setzen • Zur Befestigung der Tragschiene sind Senkkopfschrauben zu verwenden • Die freie Leiterlänge zwischen Zugentlastung und Leiteranschluss ist möglichst kurz zu halten; der Abstand zum Kabelkanal ist mit ca.10 cm zu einhalten Version: 3.0.0 KL6301-0000... -
Seite 19: Atex - Besondere Bedingungen (Standardtemperaturbereich)
70°C oder an den Aderverzweigungsstellen höher als 80°C ist, so müssen Kabel aus- gewählt werden, deren Temperaturdaten den tatsächlich gemessenen Temperaturwerten entsprechen! • Beachten für Beckhoff-Feldbuskomponenten mit Standardtemperaturbereich beim Einsatz in explosions- gefährdeten Bereichen den zulässigen Umgebungstemperaturbereich von 0 bis 55°C! •... -
Seite 20: Atex-Dokumentation
Hinweise zum Einsatz der Beckhoff Klemmensysteme in explosionsgefährdeten Be- reichen (ATEX) Beachten Sie auch die weiterführende Dokumentation Hinweise zum Einsatz der Beckhoff Klemmensysteme in explosionsgefährdeten Bereichen (ATEX) die Ihnen auf der Beckhoff-Homepage http://www.beckhoff.de im Bereich Download zur Verfügung steht! Version: 3.0.0 KL6301-0000... -
Seite 21: Eib
Es muss mindestens ein Filter parametriert werden. Die Art der Daten hat bei der Filtereinstellung keine Bedeutung. Monitor Funktion Ist der Mode 100 aktiviert dürfen keine Filter eingestellt werden. Die Filter EIB_GROUP_FILTER werden einfach leer gelassen und nicht beschrieben. KL6301-0000 Version: 3.0.0... -
Seite 22: Programmierung
Programmierung Programmierung TwinCAT-Bibliotheken Software Dokumentation im Beckhoff Information System: TwinCAT 2: TwinCAT 2 PLC Lib: EIB TwinCAT 3: TwinCAT 3 PLC Lib: Tc2_EIB Version: 3.0.0 KL6301-0000... -
Seite 23: Anhang
Anhang Anhang Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:... - Seite 24 Montage auf Tragschiene ......................Abb. 4 Demontage von Tragschiene....................... Abb. 5 Linksseitiger Powerkontakt ......................Abb. 6 Standardverdrahtung ........................Abb. 7 Steckbare Verdrahtung........................ Abb. 8 High-Density-Klemmen........................ Abb. 9 Anschluss einer Leitung an eine Klemmstelle ................Abb. 10 KL6301 - Anschlussbelegung ...................... Version: 3.0.0 KL6301-0000...
