CONNETTORE SICUREZZE E COMANDI
sCA spia cancello aperto, 24 V, 50 mA max, tra sCA e -
CO Costa sicurezza, ON/OFF contatto NC tra CO e C (attenzione, con dip switch 1 in ON disabilita ingresso sicurezza COSTA)
F1 Fotocellule (chiusura) contatto NC tra F1 e C (attenzione, con dip switch 3 in ON disabilita ingresso sicurezza FOTOCELLULA 1)
La fotocellula interviene in qualsiasi momento durante la chiusura dell'automazione provocando l'immediato blocco del moto
invertendo il senso di marcia
F2 Fotocellule (apertura) contatto NC tra F2 e C (attenzione, con dip switch 2 in ON disabilita ingresso sicurezza FOTOCELLULA 2)
La fotocellula interviene in qualsiasi momento durante l'apertura dell'automazione provocando l'immediato blocco del moto,
l'automazione continuerà l'apertura al ripristino del contatto.
ST STOP sicurezza contatto NC tra ST e C (attenzione, con dip switch 4 in ON disabilita ingresso sicurezza STOP)
Tale ingresso viene considerato una sicurezza; il contatto può essere disattivato in qualsiasi momento bloccando immediatamente l'auto-
mazione disabilitando qualsiasi funzione compresa la Chiusura Automatica
OP Comando APERTURA contatto nA tra OP e C
Contatto per la funzione UOMO PRESENTE. Il cancello APRE fi nche' e' premuto il contatto.
CL Comando CHIUSURA contatto nA tra CL e C
Contatto per la funzione UOMO PRESENTE. Il cancello CHIUDE fi nche' e' premuto il contatto.
PE Comando PEDOnALE contatto nA tra PE e C
Comando di apertura parziale dell'anta parametrabile via software.
PP Comando PAssO PAssO contatto nA tra PP e C
Comando Apre/stop/Chiude/stop o in base alla selezione software
C Comune per ingressi CO, F1, F2, ST, OP, CL, PE, PP
CH2 Contatto canale 2 ricevente nA a riposo
CH2 Contatto canale 2 ricevente nA a riposo
A sig Antenna - segnale -
A gnd Antenna - calza -

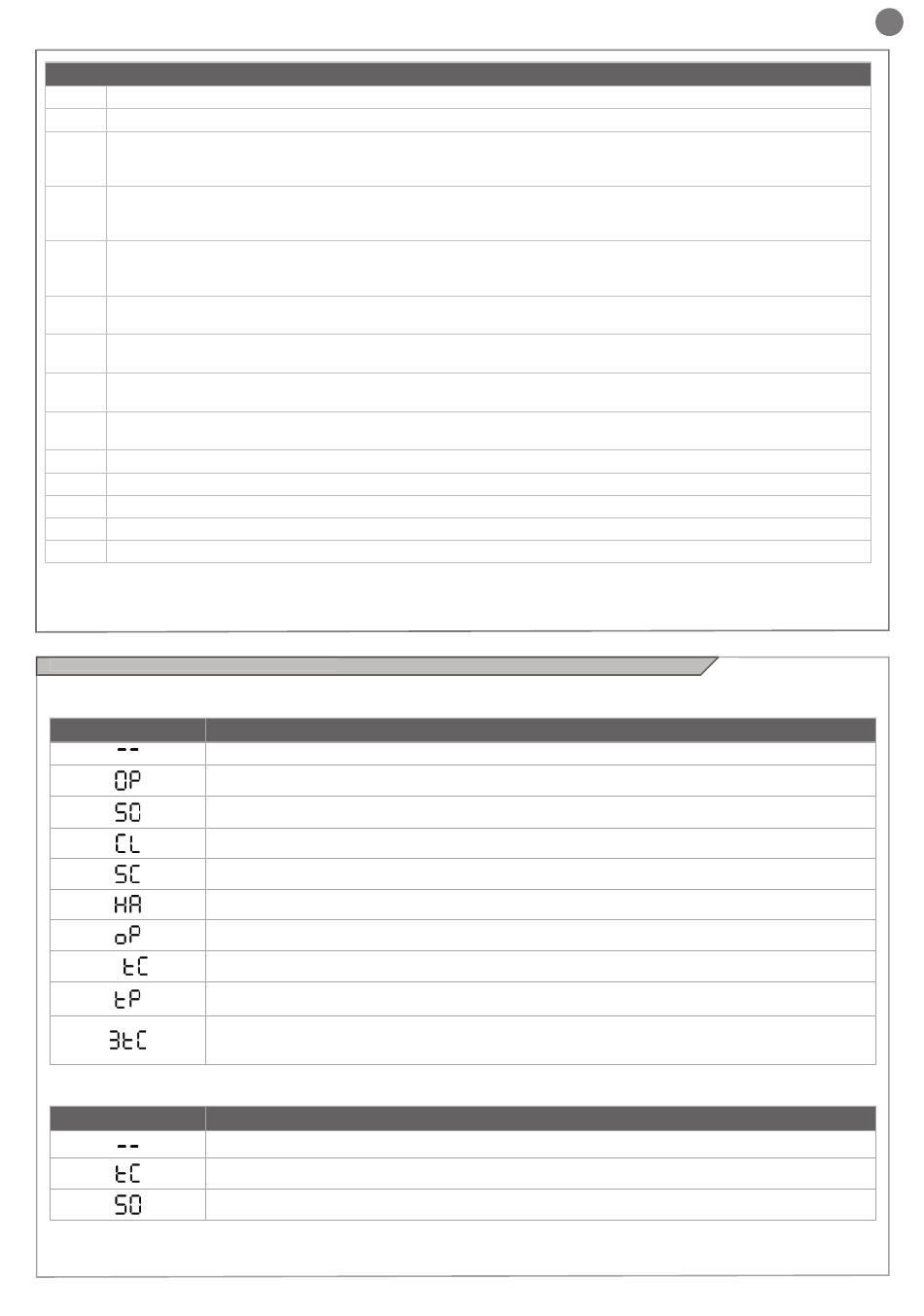

4.2 - Visualizzazione modalità normale 4.2 - Visualizzazione modalità normale
In "MODALITÀ NORMALE", cioè quando normalmente si da alimentazione al sistema, il display LCD a 3 cifre mostra i seguenti messaggi di stato:
INDICAZIONI SIGNIFICATO
Cancello chiuso o riaccensione dopo spegnimento
Cancello in apertura
Cancello fermato in apertura
Cancello in chiusura
Cancello fermato in chiusura
Cancello fermato da evento esterno
Cancello fermato senza richiusura automatica
-
Cancello aperto in attesa di richiusura automatica, con segmento lampeggiante indica conteggio
Cancello pedonale aperto in attesa di richiusura automatica
Cancello aperto in attesa di richiusura automatica, gli ultimi 10 secondi vengono mostrati nel primo carattere di
sinistra
In aggiunta i punti tra le cifre sopra indicate mostrano lo stato dei fi necorsa come di seguito descritto:
INDICAZIONI SIGNIFICATO
Finecorsa CHIUSO (un punto davanti alla prima cifra)
.
Finecorsa APERTO (un punto tra le due cifre)
.
Nessun fi necorsa attivato (nessun punto presente)
