CONECTOr DE INDICADOrEs DE sEGUrIDAD y CONTrOlEs
sCA Testido cancela abierta, 24 V, 50 mA máx. entre SCA y -
CO banda de seguridad, On/OFF, contacto nC entre CO y C (atención, con dip switch 1 en On deshabilita la entrada de seguri-
dad bAnDA)
F1 Fotocélula (cierre) contacto nC entre F1 y C (atención, con dip switch 3 en On deshabilita la entrada de seguridad FO-
TOCÉLULA 1)
La fotocélula interviene en cualquier momento durante el cierre del automatismo, lo cual provoca inmediatamente el bloqueo
de la marcha y se invierte su sentido.
F2 Fotocélula (apertura) contacto NC entre F2 y C (atención, con dip switch 2 en ON deshabilita la entrada de seguridad FOTO-
CÉLULA 2)
La fotocélula interviene en cualquier momento durante la apertura del automatismo, lo cual provoca inmediatamente el blo-
queo de la marcha. El automatismo continuará la apertura cuando se restablezca el contacto.
ST STOP seguridad contacto NC entre ST y C (atención, con dip switch 4 en ON deshabilita entrada de seguridad STOP)
Dicha entrada se considera un dispositivo de seguridad; el contacto puede desactivarse en cualquier momento, con lo que se
bloquea inmediatamente el automatismo y se deshabilitan todas las funciones, incluido el Cierre Automático
OP Control APERTURA contacto nA entre OP y C
Contacto para la función HOMBRE PRESENTE La cancela ABRE hasta que se presiona el contacto
CL Control CIERRE Contacto nA entre CL y C
Contacto para la función HOMBRE PRESENTE La cancela CIERRA hasta que se presiona el contacto
PE Control PEATONAL Contacto nA entre PE y C
Control de apertura parcial de la puerta, sus parámetros se pueden confi gurar por software.
PP Control PAsO A PAsO Contacto nA entre PP y C
Control Apertura/Parada/Cierre/Parada o según la selección software
C Común para entradas CO, F1, F2, ST, OP, CL, PE, PP
CH2 Contacto canal 2 receptor nA en reposo
CH2 Contacto canal 2 receptor nA en reposo
A señ Antena - señal-
A gnd Antena - malla-

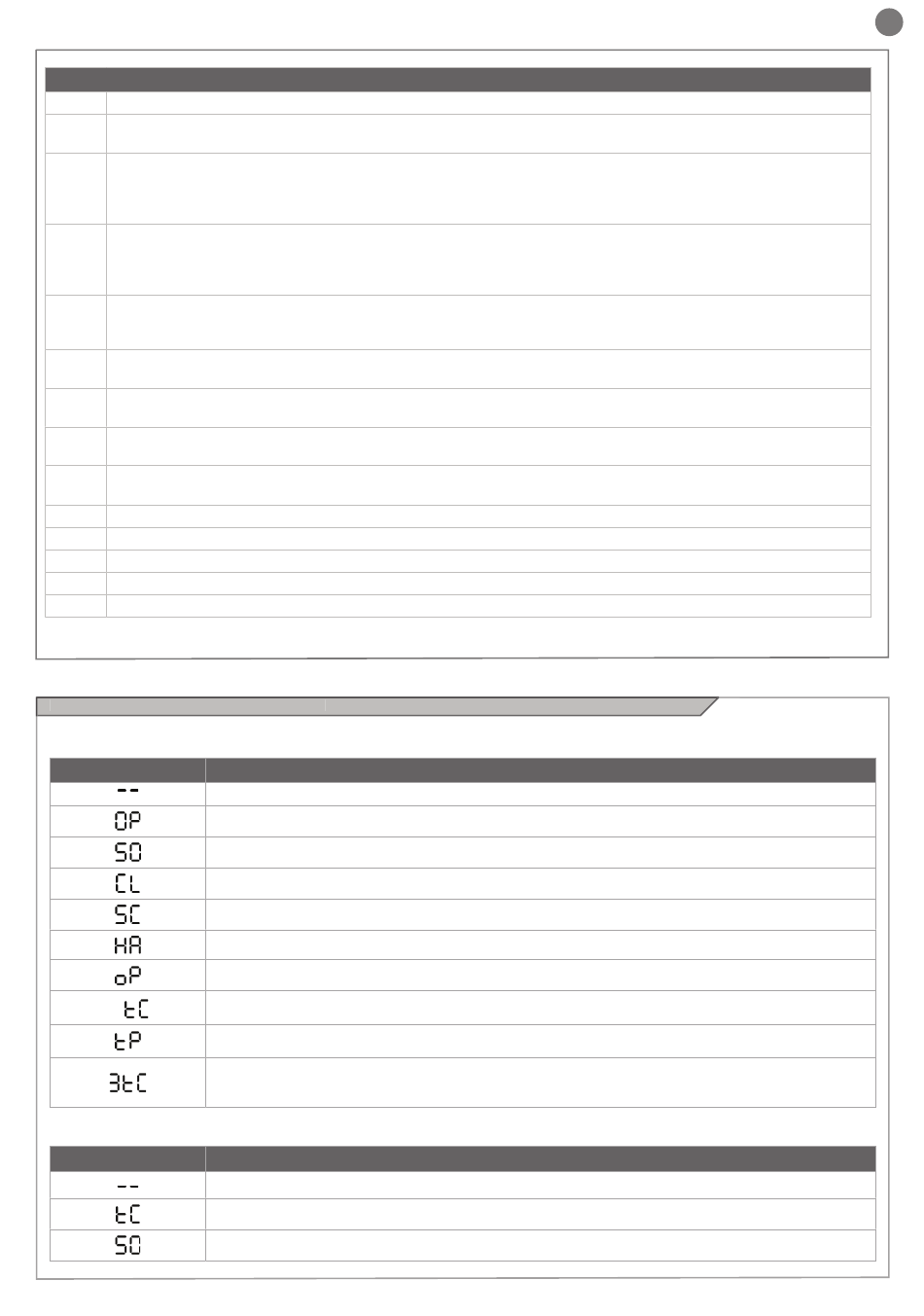

4.2 - Visualización modalidad normal 4.2 - Visualización modalidad normal 4.2 - Visualización modalidad normal
En "MODALIDAD NORMAL", esto es, cuando se alimenta el sistema con normalidad, la pantalla LCD de 3 cifras muestra los siguientes mensajes de estado:
INDICACIONEs sIGNIFICADO
Cancela cerrada o se vuelve a encender tras apagado
Cancela en apertura
Cancela detenida en apertura
Cancela en cierre
Cancela detenida en cierre
Cancela detenida por un evento exterior
Cancela detenida sin cierre automático
-
Cancela abierta a la espera de volver a cerrarse
Cancela peatonal abierta a la espera de volver a cerrarse automáticamente
Cancela abierta a la espera de volver a cerrarse automáticamente, los 10 últimos segundos aparecen en el
primer carácter de la izquierda
Además, los puntos entre las cifras arriba indicadas muestran el estado de los fi n de carrera como se describe a continuación:
INDICACIONEs sIGNIFICADO
Fin de carrera CERRADO (un punto por delante de la primera cifra)
.
Fin de carrera ABIERTO (un punto entre las dos cifras)
.
Ningún fi n de carrera está activado (no hay ningún punto presente)
automáticamente, con el guión indica la cuenta regresiva
