CX-Q und CX-Qn
Q-SYS-Netzwerkverstärker
Benutzerhandbuch

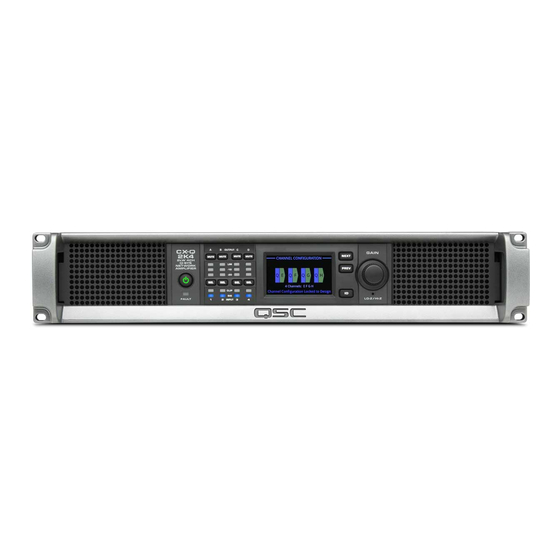

CX-Q 2K4 — 2000-W-Netzwerkverstärker, 4 Kanäle, mit Mic/Line-Eingängen
CX-Q 4K4 — 4000-W-Netzwerkverstärker, 4 Kanäle, mit Mic/Line-Eingängen
CX-Q 8K4 — 8000-W-Netzwerkverstärker, 4 Kanäle, mit Mic/Line-Eingängen
CX-Q 4K8 — 4000-W-Netzwerkverstärker, 8 Kanäle, mit Mic/Line-Eingängen
CX-Q 8K8 — 8000-W-Netzwerkverstärker, 8 Kanäle, mit Mic/Line-Eingängen
CX-Q
2K4 — 2000-W-Netzwerkverstärker, 4 Kanäle
n
CX-Q
4K4 — 4000-W-Netzwerkverstärker, 4 Kanäle
n
CX-Q
8K4 — 8000-W-Netzwerkverstärker, 4 Kanäle
n
CX-Q
4K8 — 4000-W-Netzwerkverstärker, 8 Kanäle
n
CX-Q
8K8 — 8000-W-Netzwerkverstärker, 8 Kanäle
n
TD-001586-04-B
*TD-001586-04*
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für QSC CX-Q 2K4
Inhaltszusammenfassung für QSC CX-Q 2K4
- Seite 1 CX-Q und CX-Qn ® Q-SYS-Netzwerkverstärker Benutzerhandbuch CX-Q 2K4 — 2000-W-Netzwerkverstärker, 4 Kanäle, mit Mic/Line-Eingängen CX-Q 4K4 — 4000-W-Netzwerkverstärker, 4 Kanäle, mit Mic/Line-Eingängen CX-Q 8K4 — 8000-W-Netzwerkverstärker, 4 Kanäle, mit Mic/Line-Eingängen CX-Q 4K8 — 4000-W-Netzwerkverstärker, 8 Kanäle, mit Mic/Line-Eingängen CX-Q 8K8 — 8000-W-Netzwerkverstärker, 8 Kanäle, mit Mic/Line-Eingängen CX-Q 2K4 —...
-
Seite 2: Erläuterung Der Symbole
ERLÄUTERUNG DER SYMBOLE Der Begriff ACHTUNG! kennzeichnet Anweisungen, die die persönliche Sicherheit betreffen. Werden die Anweisungen nicht befolgt, können Körperverletzungen oder tödliche Verletzungen die Folge sein. Der Begriff VORSICHT! kennzeichnet Anweisungen, die mögliche Geräteschäden betreffen. Werden diese Anweisungen nicht befolgt, können Geräteschäden verursacht werden, die nicht von der Garantie gedeckt sind. -
Seite 3: Wartung Und Reparaturen
Gerät ausschließlich von QSC-Vertragswerkstätten oder einem autorisierten internationalen QSC-Händler durchgeführt werden. QSC ist nicht verantwortlich für etwaige Verletzungen, Nachteile oder damit zusammenhängende Schäden, die sich aus dem Versäumnis seitens des Kunden, Eigentümers oder Benutzers des Geräts ergeben, diese Reparaturen vorzunehmen. Im Falle einer Funktionsstörung ist der QSC-Kunden-Support zu verständigen. -
Seite 4: Garantie
SJ/T11363_2006.) 海拔和热带条件 仅适用于海拔2000m 以下地区安全使用 Only suitable for safe use in areas below 2000m above sea level Only suitable for safe use in non-tropical climates 仅适用于非热带气候条件下地区安全使用 Garantie Besorgen Sie sich eine Kopie der beschränkten QSC-Garantie auf der QSC-Website unter www.qsc.com TD-001586-04-B... - Seite 5 Lieferumfang (1x) (1x) CX-Q (2x oder 1x) (1x) (8x oder 4x) CX-Q oder Netzkabel GPIO (16 Ausgänge CX-Q Eingänge Stifte) (8 Stifte) (3 Stifte) Verstärker CX-Q (1x) (1x) (1x) (16x oder 8x) Garantie Sicherheits- Kurzanlei- Kabelbinder anleitung tung Funktionsmerkmale Verstärker-Frontplatte Siehe „Verstärkerbedienelemente und -anzeigen“...
-
Seite 6: Montage
1. Befestigen Sie den Verstärker mit acht (nicht im Lieferumfang enthaltenen) Schrauben – vier vorne, vier hinten. Eine vollständige Anleitung finden Sie in TD-000050, „Rear Rack Ears Installation Guide“ (Einbauanleitung für hintere Rack-Montageösen), auf der QSC-Website (www.qsc.com). VORSICHT! Achten Sie darauf, dass die vorderen und hinteren Lüftungsschlitze nicht blockiert werden und dass auf jeder Seite ein Freiraum von mindestens 2 cm vorgesehen ist. - Seite 7 Die Analogeingänge werden in den CX-Q-Verstärkern zu digitalen Audiosignalen umgewandelt und dann über das Netzwerk an den Q-SYS Core-Prozessor geleitet. Die digitalen Signale erscheinen in Q-SYS Designer an der CX-Q-Eingangskomponente, wo sie dann nach Bedarf weitergeleitet werden können. Siehe die Q-SYS-Dokumentation. 1.
- Seite 8 A+B C D 3 Kanäle, A B überbrückt E F G H 4 Kanäle Überbrückte (A+B) und separate (C D) und (E F G H) Kanäle Für A+B (überbrückt) einen Lautsprecher Ein 2-Leiter-Kabel verwenden und anschließen an: • T1+/T3- (Lautsprecher A+B) OUTPUTS TO SPEAKERS OUTPUTS TO SPEAKERS Für C D (E F G H) (separat) zwei und vier Lautsprecher...
- Seite 9 ABCD 1 Kanal, ABCD parallel EFGH 1 Kanal, EFGH parallel Parallele Kanäle (ABCD) und (EFGH) Für einen Lautsprecher OUTPUTS TO SPEAKERS OUTPUTS TO SPEAKERS Volle Leistung zu einem Lautsprecher; ein 2-Leiter-Kabel verwenden SETTINGS CAN BE und anschließen an: CONFIGURED FOR •...
- Seite 10 Netz ACHTUNG! Wenn die Netzversorgung eingeschaltet ist, kann es an den Ausgangsklemmen auf der Rückseite des Verstärkers zu gefährlichen Spannungen kommen. Ein Berühren dieser Kontakte vermeiden. Vor dem Herstellen jeglicher Verbindungen den Hauptschalter ausschalten. 1. Der Hauptschalter an der Rückwand des Verstärkers muss ausgeschaltet sein. 2.
-
Seite 11: Verstärkerbedienelemente Und -Anzeigen
Verstärkerbedienelemente und -anzeigen — Abbildung 13 — CX-Q 8-Kanal-Modell abgebildet Ausgangs-Kanalkennzeichnungen A, B, C, D, Verstärkermodus-Taste (grün/rot) 12. LCD-Grafikdisplay E, F, G, H Ausgangskanalwahltasten/LEDs (blau) 13. Taste NEXT (WEITER) Ausgangskanal-Stummschalttasten/LEDs (rot) Eingangskanal-CLIP-LEDs (rot) 14. Taste PREV (ZURÜCK) Ausgangskanalbegrenzer-LEDs (rot) FEHLER-LED (gelb) 15. -
Seite 12: Eingangs- Und Ausgangssignalfluss
An der Rückseite der CX-Q 4K8- und CX-Q 8K8-Verstärker befinden sich acht MIC/LINE-Eingänge und acht verstärkte Ausgänge (in zwei Viererblöcken). Auf der Rückseite der Verstärker CX-Q 2K4, CX-Q 4K4 und CX-Q 8K4 befinden sich vier MIC/LINE-Eingänge und vier verstärkte Ausgänge (ein Viererblock). - Seite 13 Bildschirme STATUS-Bildschirm Siehe Abbildung 16 STATUS 1. DEVICE (GERÄT) – Dies ist der Hostname (Netzwerkname) des Verstärkers. Werkseitig wird CX-Q DEVICE: CXDQ8CH-1234 ein Standardname (wie in diesem Beispiel) zugeteilt. Sie können diesen Namen im Q-SYS DESIGN: My Design Filename Configurator ändern. STATUS: 2.
- Seite 14 Bildschirm STANDALONE OUTPUT GAINS Siehe Abbildung 19 Die Bildschirm STANDALONE OUTPUT GAINS bietet einen kurzen Überblick über alle Ausgänge. STANDALONE OUTPUT GAINS Darüber hinaus gilt: Wird dieser Bildschirm angezeigt, können Sie an der Frontplatte des Q-LAN: -8.08 dB Verstärkers Verstärkungseinstellungen vornehmen. Es gibt einen Bildschirm für die Kanäle A-D -45.0 dB VOLTS: 101 V...
- Seite 15 Bildschirme CHANNEL CONFIGURATION 1. — Figure 21 ist eine grafische Darstellung der Ausgangs-KANALKONFIGURATION des CHANNEL CONFIGURATION Verstärkers. Die Eingänge (Q) stammen von Q-SYS; die Ausgänge A-D (E-H nicht dargestellt) stellen die Verstärkerausgangskanäle und ihre Konfiguration dar. 2. Ein eingeblendeter Text gibt die Zahl der Kanäle und die Ausgangskonfiguration an.
- Seite 16 GPIO Es sind 16 Allgemeinzweck-Eingangs-/Ausgangspole zur Verwendung in verschiedenen Anwendungen vorgesehen. Abbildung 23 zeigt die Polbelegung des Anschlusses auf der Rückseite des Verstärkers. — Tabelle 2 beschreibt die Polbelegung des Anschlusses. Abbildung 24 zeigt ein paar einfache GPIO- Anwendungen. — Tabelle 2 — Anschlusspol GPIO-Nr.
-
Seite 17: Technische Daten
Technische Daten Leistungsdaten – 4-Kanal-Modelle CX-Q 2K4 / CX-Q 2K4n CX-Q 4K4 / CX-Q 4K4n CX-Q 8K4 / CX-Q 8K4n Max. Max. Max. Konfiguration Lasten Leistung Dauerleistung Leistung Dauerleistung Leistung Dauerleistung 70 V 700 W 400 W 1000 W 625 W 1250 W 1150 W 100 V 700 W 350 W... - Seite 18 Leistungsdaten – 8-Kanal-Modelle CX-Q 4K8 / CX-Q CX-Q 8K8 / CX-Q Konfiguration Lasten Max. Leistung Max. Leistung 100 V 1000 1250 70 V 1000 1250 4 oder 8 unabhängige 16 Ω Kanäle 8 Ω 1000 1250 A, B, C, D, E, F, G, H 4 Ω...
- Seite 19 Spitzenspannungsdaten – 4-Kanal-Modelle CX-Q 2K4 / CX-Qn 2K4 CX-Q 4K4 / CX-Qn 4K4 CX-Q 8K4 / CX-Qn 8K4 Max. Spit- Max. Spit- Max. Spit- Max. Spit- Max. Spit- Max. Spit- Konfiguration Lasten zenspannung zenstrom zenspannung zenstrom zenspannung zenstrom 100 V 10,0...
- Seite 20 Betriebsdaten CX-Q 2K4 CX-Q 4K4 CX-Q 8K4 CX-Q 4K8 CX-Q 8K8 CX-Qn 2K4 CX-Qn 4K4 CX-Qn 8K4 CX-Qn 4K8 CX-Qn 8K8 Typische Verzerrung 0,02 - 0,05 % 0,02 - 0,05 % 0,02 - 0,05 % 0,02 - 0,05 % 0,02 - 0,05 % 8 Ω 0,04 - 0,1 % 0,04 - 0,1 %...
- Seite 21 Wärmeverlust- und Stromaufnahmetabellen Wärmeverluste sind die während des Betriebs von einem Verstärker abgegebenen thermischen Emissionen. Sie sind auf abgeleitete Abfallenergie zurückzuführen – d. h. echte eingehende Netzleistung minus abgehende Audioleistung. Es sind verschiedene Messdaten für verschiedene Lasten im Ruhezustand, bei 1/8 der vollen Durchschnittsleistung, bei 1/3 der vollen Durchschnittsleistung und bei voller Leistung angegeben, wobei alle Kanäle angesteuert werden.
- Seite 22 Stromaufnahme HINWEISS: Minimale Schwankung der Verlustleistung zwischen 100 und 240 V~. Diese Daten basieren auf allen Betriebsschwankungen (100 - 240 V~). Modell: CX-Q 2K4 / CX-Qn 2K4 120 V~ Netzstrom 230 V~ Netzstrom Wärmeableitung 100-V~- Netzstrom Verluste Netzstrom Verluste Ausgangspegel Last Strom...
- Seite 23 Modell: CX-Q 8K4 / CX-Qn 8K4 120 V~ Netzstrom 230 V~ Netzstrom Wärmeableitung 100-V~- Netzstrom Verluste Netzstrom Verluste Ausgangspegel Last BTU/h kcal/Std Strom Standby Alles stummschalten Ruhezustand 100 V/Kanal 10,4 1263 70 V/Kanal 10,6 1304 1/8 Nennleistung 8 Ω/Kanal 10,4 1263 (Rosa-Rauschen) 4 Ω/Kanal 10,6 1304...
- Seite 24 Model: CX-Q 8K8 / CX-Qn 8K8 120 VAC Mains 230 VAC Mains Thermal Dissipation 100 VAC AC Current Losses AC Current Losses Output Level Load BTU/h kcal/h Current (Amps) (Watts) (Amps) (Watts) Standby 46.0 Mute All 49.0 Idle 197.0 100 V / Channel 1184 70 V / Channel 1290...
- Seite 25 Q-SYS-Notfalls. Verwenden Sie für einen Anruf während der Geschäftszeiten bitte die o. g. Standardnummern der Support-Abteilung. © 2019 QSC, LLC. Alle Rechte vorbehalten. QSC, das QSC-Logo und das Q-SYS-Logo sind beim Patent- und Markenamt der USA und anderer Länder eingetragene Marken von QSC, LLC. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber.
