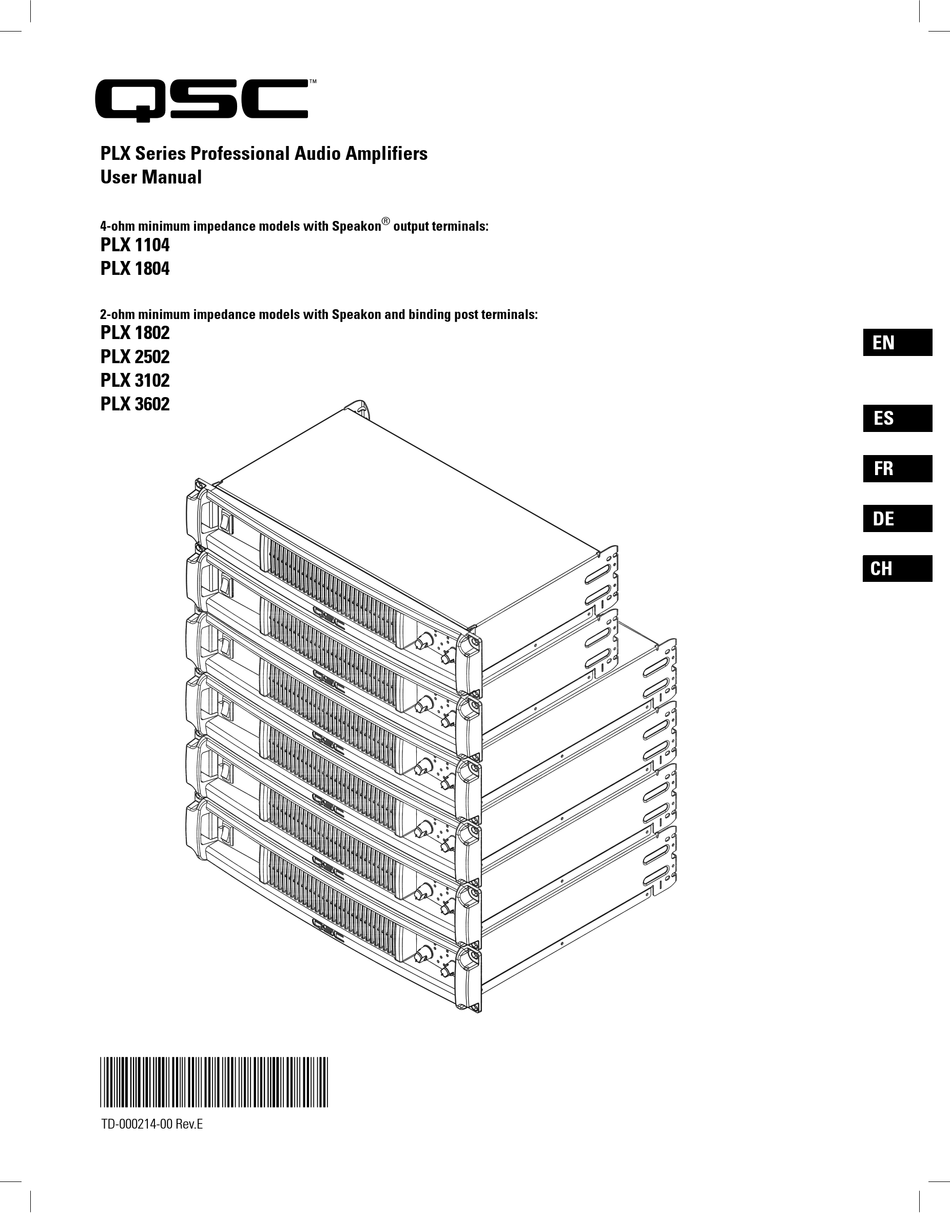

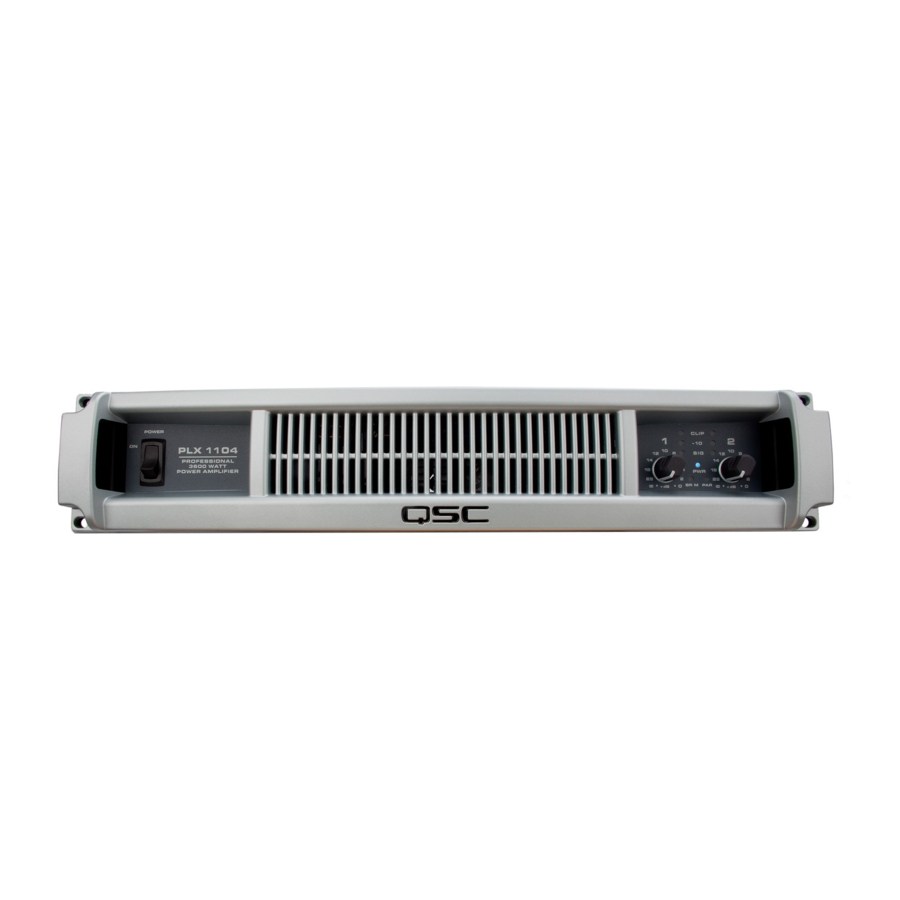

PLX Series Professional Audio Amplifiers
User Manual
4-ohm minimum impedance models with Speakon
PLX 1104
PLX 1804
2-ohm minimum impedance models with Speakon and binding post terminals:
PLX 1802
PLX 2502
PLX 3102
PLX 3602
*TD-000214-00*
TD-000214-00 Rev.E
®
output terminals:
EN
ES
FR
DE
CH
Inhaltsverzeichnis
loading

Verwandte Anleitungen für QSC PLX 1104

Inhaltszusammenfassung für QSC PLX 1104

  • Seite 41: Wichtige Sicherheitsvorkehrungen Und Symbolerklärung

    Steckdosen und die Stelle, an der das Kabel aus dem Gerät austritt. 11. Nur von QSC Audio Products, LLC spezifiziertes Zubehör verwenden. 12. Nur mit Befestigungsteilen, Halterungen, Ständern und Komponenten verwenden, die zusammen mit dem Gerät bzw. von QSC Audio Products, LLC verkauft werden.
  • Seite 42 Ergebnisse beim Gebrauch dieses Produkts zu erzielen. Dieses Handbuch behandelt alle Modelle der PLX-Serie. In den Abbildun- gen steht das Modell PLX 1804 für die Modelle PLX 1104 und 1804 und das Modell PLX 3602 für die Modelle PLX 1802, PLX 2502, PLX 3102 und PLX 3602.

  • Seite 43: Rack-Einbau

    Rackbaugruppe bewegt werden kann, empfehlen wir dringend, die Rückseite des Verstärkers abzustützen. Ein Rackeinbau-Montagewinkel-Kit zur Befestigung an der Rückseite ist beim technischen Kundendienst von QSC erhältlich. Die Gussfrontplatte umfasst Griffstellen an jedem Ende, was das Heben und das Einsetzen in das Rack erleichtert.

  • Seite 44: Netzverbindung Herstellen

    •Modelle PLX 1802, PLX 2502, PLX 3102 und PLX 3602: Wärme- oder Überstromreduzierung begrenzt die Dauer der vollen Nennleistung beim 2-Ohm-Betrieb. Langfristige, aktive Begrenzung auf 30 A bei 120 V. •Modelle PLX 1104 und PLX 1804: Langfristig ist Trennschalter auf 15 A bei 120 V begrenzt.
  • Seite 45 Eingangskonfigurationsschalter (nur Modelle PLX 1802/2502/ 3102/3602) Eingangskonfigurations-Wahlschalter Wählen Sie die Eingangskonfiguration, indem Sie den Schalter auf die jeweilige Position für die gewünschte Eingangskonfiguration schieben. •Überbrücken- obere Position •Stereo- mittlere Position •Parallel- untere Position Stereomodus: Jeder Kanal bleibt unabhängig und kann jeweils für ein anderes Signal verwendet werden.
  • Seite 46 Die Quellimpedanz des Signals sollte unter 600 Ohm liegen. Eingangsstiftbelegung Symmetrische Eingänge: Wie gezeigt mit dem Stecker verbinden. Die Modelle PLX 1104 und PLX 1804 können das Eingangssignal parallel zu beiden Kanälen schalten, indem eine Steckbrücke von einem Kanal zum nächsten verwendet wird:...
  • Seite 47 PLX 1104 und PLX 1804 Ausgangsanschlüsse: Ausgänge Verwenden Sie keine Impedanzlasten unter 4 Die Modelle PLX 1104 und PLX 1804 sind mit Speakon- Ohm mit den Modellen PLX 1104 und PLX 1804. Ausgangsanschlüssen für jeden Kanal ausgerüstet. Die Modelle PLX 1802, PLX 2502, PLX 3102 und PLX 3602 sind mit Speakon- und Klemmenbolzen- Ausgangsanschlüssen ausgestattet.

  • Seite 48: Led-Anzeigen

    LED-Anzeigen Mithilfe der LED-Anzeigen können der Systembetrieb überwacht und allgemeine Probleme identifiziert werden. LED-Anzeigen an Modellen PLX 1104 und PLX 1804 POWER (PWR): BLAU Normalanzeige: •Netzschalter EIN: LED leuchtet auf; bei einigen Modellen leuchtet die LED während der Startsequenz nur gedämpft auf.

  • Seite 49: Verstärkungsregler

    Verstärkungsregler Verstärkungsregler und LED-Cluster bei Modellen PLX 1104 und PLX 1804 Drehen Sie die Verstärkungsregler nach rechts, um die Verstärkung zu erhöhen, und nach links, um sie zu reduzieren. Die Skala der Verstärkungsregler ist in Dämpfungs-dB unterteilt. 21 Arretierungen ermöglichen wiederholbare Einstellungen.
  • Seite 50 Dabei läuft das Gebläse bei voller Geschwindigkeit, um das Gerät maximal zu kühlen. Gewährleisten Sie einen unbehinderten Kühlluftstrom am hinteren Lufteinlass. Modelle PLX 1104/1804: •Diese Modelle weisen einen voll automatischen internen Schutz auf, der den Betrieb selbst unter extremen Bedingungen aufrecht erhält.
  • Seite 51 Spezifikationen PLX 1104, PLX 1804 PLX 1104 PLX 1804 AUSGANGSLEISTUNG (Watt) 20 - 20 kHz, 0,05 % THD, 8 Ohm/Kanal 1 kHz, 0,1 % THD (EIA), 8 Ohm/Kanal 20 - 20 kHz, 0,05 % THD, 4 Ohm/Kanal 1 kHz, 0,1 % THD (EIA), 4 Ohm/Kanal...
  • Seite 52 Spezifikationen PLX 1802, PLX 2502, PLX 3102, PLX 3602 PLX 1802 PLX 2502 PLX 3102 PLX 3602 AUSGANGSLEISTUNG (Watt) 20 - 20 kHz, 0,05 % THD, 8 Ohm/Kanal 1 kHz, 0,1 % THD (EIA), 8 Ohm/Kanal 20 - 20 kHz, 0,05 % THD, 4 Ohm/Kanal 1100 1 kHz, 0,1 % THD (EIA), 4 Ohm/Kanal 1000...

  • Seite 53: Anhang A: Speakon-Verdrahtungsreferenz

    Anhang A: Speakon-Verdrahtungsreferenz Verstärkeranschluss zum Lautsprecher 2-Leiter-, Einkanal-Anschluss 4-Leiter-, Zweikanal-Anschluss HINWEIS! Achten Sie beim Anschließen des Überbrückungsmodus-Ausgangs auf korrekte Polarität! Überbrückungsmodus-Anschluss...
