QSC CXD-Serie Benutzerhandbuch
Verwandte Anleitungen für QSC CXD-Serie
Inhaltszusammenfassung für QSC CXD-Serie
- Seite 91 CXD-Verstärker Benutzerhandbuch CXD4.2 – 4-Kanal-, 1.600-W-Verstärker CXD4.3 – 4-Kanal-, 2.500-W-Verstärker CXD4.5 – 4-Kanal-, 5.000-W-Verstärker TD-000367-04-A *TD-000367-04*...
-
Seite 92: Erläuterung Der Symbole
ERLÄUTERUNG DER SYMBOLE Der Begriff ACHTUNG! kennzeichnet Anweisungen, die die persönliche Sicherheit betreffen. Werden die Anweisungen nicht befolgt, können Körperverletzungen oder tödliche Verletzungen die Folge sein. Der Begriff VORSICHT! kennzeichnet Anweisungen, die mögliche Geräteschäden betreffen. Werden diese Anweisungen nicht befolgt, können Geräteschäden verursacht werden, die eventuell nicht von der Garantie gedeckt sind. -
Seite 93: Fcc-Erklärung
Die QSC-Verstärker CXD4.2, CXD4.3 und CXD4.5 erfüllen die Bestimmungen der EG-Richtlinie 2002/95/EG – Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS). Die QSC-Verstärker CXD4.2, CXD4.3 und CXD4.5 erfüllen die chinesischen RoHS-Richtlinien. Die folgende Tabelle ist zur Nutzung der Produkte in China und seinen Hoheitsgebieten vorgesehen: QSC-Verstärker CXD4.2, CXD4.3 und CXD4.5... - Seite 94 örtliche Rechtslage verboten oder außer Kraft gesetzt, bleiben die restlichen Klauseln in Kraft. die beschränkte Garantie von QSC gilt in den USA und vielen (aber nicht allen) anderen ländern für einen Zeitraum von drei (3) Jahren ab dem kaufdatum.
- Seite 95 Leistung für die Ansteuerung von Monster-Subwoofern ansteuern. Die Verstärker der Serie CXD beruhen auf dem Klasse-D-Leistungsverstärkerdesign der dritten Generation von QSC in Verbindung mit einer benutzerspezifischen Leistungsstufe unter Verwendung eines neuen Ausgabegeräts. Darüber hinaus verwenden CXD-Verstärker das bewährte PowerLight-Netzteil gemeinsam mit der Power Factor Correction (PFC), die die aktuelle Welle mit der Netzspannungswelle ausrichtet.
-

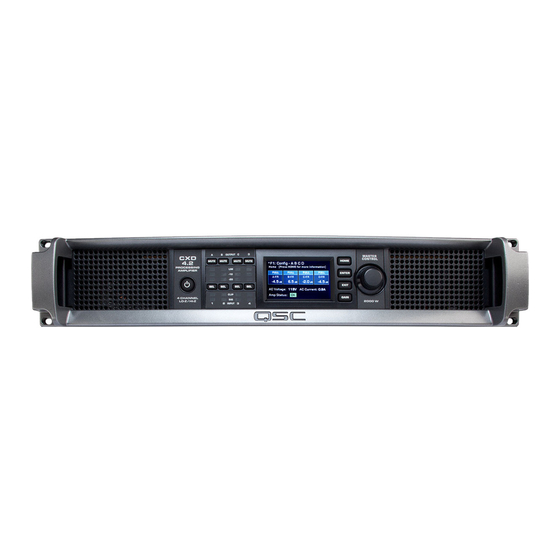

Seite 96: Verstärker-Frontplatte
Funktionsmerkmale Verstärker-Frontplatte — Abbildung 1 — 1. Ausgangskanäle sind mit A, B, C und D gekennzeichnet 9. Eingangskanal-Signal-vorhanden-LEDs (blau) 2. Ausgangskanal-Stummschalttasten und LEDs (rot) 10. Eingangskanäle sind mit 1, 2, 3 und 4 gekennzeichnet 3. Ausgangskanalbegrenzer-LEDs (rot) 11. LCD-Grafikdisplay 4. Ausgangskanal -10 dB Unter-Begrenzeraktivierungs-LEDs (blau) 12. -
Seite 97: Verstärkerbedienung
Verstärkerbedienung Eingabetaste (ENTER) ENTER • Navigiert in die Menüstruktur • Ruft den Bearbeitungsmodus auf, in dem Parameter eingestellt OUTPUT werden können MASTER CONTROL • Bestätigt die vorgenommenen Änderungen und beendet den MUTE MUTE MUTE MUTE HOME Bearbeitungsmodus. ENTER Beenden-Taste (EXIT) EXIT EXIT •... -
Seite 98: Cxd Verstärkersignalfluss
CXD Verstärkersignalfluss Eingangseinstellungen Ausgangsverarbeitung Verst.-Konfig. High- Low- Sensitivity Sensitivity Gain / 5-Band pass pass Meter Gain Mixer Mute Delay Peak Meter Switch Switch Polarity Filter Filter Limiter High- Low- Sensitivity Sensitivity Gain / 5-Band pass pass Meter Gain Mixer Mute Delay Peak Meter... -
Seite 99: Erstellen Benutzerdefinierter Voreinstellungen
Lautsprecher belasten Load Speaker Lautsprecher speichern Save Speaker *For QSC Line Arrays only *Nur für QSC-Leitungsarrays Voreinstellungen Die CXD-Verstärker werden von Voreinstellungen gesteuert. Um die Verstärker optimal nutzen zu können, müssen Sie das Prinzip hinter den Voreinstellungen verstehen. Im Zusammenhang mit den CXD-Verstärkern ist eine Voreinstellung eine Kombination aus Verstärkerkonfiguration (Ein- und Ausgänge), DSP- und Lautsprecherzuweisungen. -
Seite 100: Montieren Des Cxd Verstärkers
Der CXD4.3 und CXD4.5 sind 381 mm tief, der CXD4.2 ist 229 mm tief. Je nach der Tiefe des Racks ist für die Rackmontage eventuell das Rackeinbau-Montagewinkel-Kit (FG-000031-00) erforderlich. Für Details siehe http://qsc.com/products/ unter „Zubehör“. VORSICHTG!: Achten Sie darauf, dass die vorderen und hinteren — Abbildung 8 —... - Seite 101 1. Darauf achten, dass die Audio-Quellgeräte ausgeschaltet sind. 2. Die Eingangsquellenleiter wie gezeigt an den Euro-Steckern anschließen. (Abbildung 11 und Abbildung 3. Die CXD-Serie kann die Eingänge zu verschiedenen Ausgängen führen. Stellen Sie sicher, dass die hier hergestellten Verbindungen mit der Konfiguration des Verstärkers übereinstimmen.
-
Seite 102: Ein-Kanal-Konfigurationen
Spannungen kommen. Ein Berühren dieser kontakte vermeiden. Vor dem Herstellen jeglicher Verbindungen den Netzstrom-Trennschalter ausschalten. WICHTIG: QSC empfiehlt den Anschluss von Steckbrücken zwischen den Ausgangsklemmen dort, wo die Klemmen sich an den gleichen elektrischen Punkten befinden. Beim Konfigurieren Ihres Verstärkers wird es einige Lautsprecheranschlüsse geben, bei denen darauf hingewiesen wird, dass sie elektrisch der gleiche Punkt sind. - Seite 103 F8: AB+CD AB parallel AB Parallel F8: AB+CD überbrückt mit Bridged with CD parallel CD Parallel M AB+CD Die folgenden sind elektrisch The following are electrically der gleiche Punkt the same point T1+ und T3+ T1+and T3+ T5- und T7- T5- and T7- —...
- Seite 104 F7: ABC D ABC parallel ABC Parallel F7: ABC D D einfach D Single The following are electrically Die folgenden sind elektrisch the same point der gleiche Punkt T1+, T3+, and T5+ T1+, T3+ und T5+ T2-, T4- und T6- T2-, T4-, and T6- —...
-
Seite 105: Stromverteilungstabellen
1. Den Hauptnetzschalter auf der Rückseite des Verstärkers ausschalten (OFF). 2. Die Lautsprecherkabel am achtpoligen Euro-Stecker anschließen. Siehe Abbildung 15 Abbildung 23. Wenn Kanäle kombiniert werden, empfiehlt QSC, zwischen den einschl. elektrisch gleichen Ausgangsklemmen Steckbrücken anzuschließen. Siehe Abbildung 15 und die WARNUNG über der Abbildung. -
Seite 106: Voreinstellungsassistent
Voreinstellungsassistent HINWEIS: Die in diesem Verfahren dargestellten Strompegel stammen, wenn nichts anderes angegeben ist, vom CXD4.3. Beim CXD4.2 ist der Strompegel geringer, beim CXD4.5 größer. Vollständige Details finden Sie unter „Technische daten“ auf Seite 28. HOME > PRESETS (VOREINSTELLUNGEN) > PRESET WIZARD (VOREINSTELLUNGSASSISTENT) > ENTER (EINGEBEN) Schritt 1 —... -
Seite 107: Erstellen Neuer Voreinstellungen Auf Der Basis Bestehender Voreinstellungen
Schritt 4 — Assistenten-Voreinstellung speichern OUTPUTS SPEAKERS SAVE Zum Bildschirm „Speichern“ abrollen: Scroll to the Save screen When you have finished Wenn alle Lautsprecher selecting loudspeakers, ausgewählt wurden, Zum Bearbeiten der Benutzer- To edit User Preset number, press User Preset Number: continue to scroll to zum Register SAVE ENTER... -
Seite 108: Einrichten Der Usgänge
Einrichten der Eingänge HINWEIS: An den Eingangspegeln vorgenommene Änderungen werden in Echtzeit implementiert. HOME > INPUTS (EINGÄNGE) > INPUT SENS (EINGANGSEMPF.) > ENTER (EINGEBEN) Schritt 1 — Eingangsempfindlichkeit auswählen F1: A B C D Input Scroll to select (+14 or +4 dBu) Zur Auswahl abrollen (+14 oder +4 dBu) Inputs >... - Seite 109 Ihr neues Profil speichern, oder Sie können das Profil erstellen, ohne einen Lautsprecher zu laden, und es dann als neues Profil speichern. Wenn Sie einen QSC-Lautsprecher laden, wird der Verstärker für diesen Lautsprecher konfiguriert. Einige Parameter können gesperrt sein, weil sie vom Intrinsic Correction Calculator bereits auf ihren optimalen Wert eingestellt wurden und nicht weiter angepasst werden sollten.
- Seite 110 HOME > OUTPUTS (AUSGÄNGE) > SPKR PROC (LAUTSPR.-VERARB.) > LOAD SPKR (LAUTSPR. LADEN) > ENTER (EINGEBEN) Schritt 1 — Einen vorhandenen lautsprecher für den ausgewählten Ausgang laden Zum Bearbeiten des Lautsprechers drücken: To edit Speaker, press ENTER ABOUT SPEAKERS LOAD Zur Auswahl eines Es werden Band- Scroll to select Speaker model...
- Seite 111 HOME > OUTPUTS (AUSGÄNGE) > SPKR PROC (LAUTSPR.-VERARB.) > PEQ > BAND 1, 2, 3, 4 5 > ENTER (EINGEBEN) ODER Die Grafik ist ein Kompositum aller fünf Bänder. Jedes Band hat einen Vollbereich von 20 Hz bis 20 kHz. Schritt 1 —...
- Seite 112 Attk = Attack, Rel = Release rray-Korrektur HINWEIS: Für den Zugriff auf die Array-Korrekturparameter muss ein QSC-Leitungsarray geladen sein. HOME > OUTPUTS (AUSGÄNGE) > SPKR PROC (LAUTSPTR.-VERARB.) > ARRAY > ENTER (EINGEBEN) Schritt 1 — Spreizwinkel und Boxenzahl in das Array eingeben...
-
Seite 113: Speichern Der Voreinstellung
HOME > OUTPUTS (AUSGÄNGE) > SPKR PROC (LAUTSPR.-VERARB.) > SAVE SPKR (LAUTSPR. SPEICHERN) > ENTER (EINGEBEN) Wenn Sie ein Lautsprecherprofil speichern, speichern Sie alle derzeit für den Kanal aktiven Ausgangseinstellungen. Das neue Profil, das Sie speichern, muss nicht geladen werden, weil es bereits aktiv ist. Schritt 1 —... - Seite 114 Schritt 2 — die Voreinstellung benennen Zu neuem U1: A B C D press drücken: Scroll to New Preset Name Voreinstellungsnamen ENTER Verweist auf laufende Indicates editing abrollen: User Preset Number: Bearbeitung Indicates “New Verweist auf Zur gewünschten New Preset Name drücken: press Scroll to desired letter position...
- Seite 115 Zu CONFIRM (BESTÄTIGEN) abrollen: Scroll to CONFIRM The default password for all ampli ers is QSC – all uppercase. Das Standardkennwort für alle Verstärker lautet QSC (nur Großbuchstaben). The password can be up to 10 characters long, and contain, A — Z a — z 0 — 9 _ - space Drücken:...
-
Seite 116: Gpio-Verbindungen
HOME > UTILITIES (DIENSTPROGRAMME) > LOCKOUT (SPERRE) > ENTER (EINGEBEN) Alle Bedienelemente sind gesperrt, mit Ausnahme der Stummschalttasten, der Ein/Aus-Tasten auf der Front- und Rückplatte, der Eingabetaste und des Hauptknopfreglers, womit der Verstärker entsperrt wird. Zum Sperren oder Entsperren Kennwort eingeben With “Enter Password:”... -
Seite 117: Unterstützte Lautsprecher
Unterstützte Lautsprecher QSC udio Peavey AP-5102 ELX112 PR10 AP-5122 ELX115 PR12 AP-5122m FOH ELX215 PR15 AP-5122m MON TX2152 PV115 AP-5152 TX2181 PV118 GP118-sw PV12M GP212-sw PV215 JRX112M GP218-sw PVX12 JRX115 PVX15 JRX118S S10T SP218 JRX125 MRX515 WL118-sw Yamaha MRX518S WL-2102... -
Seite 118: Technische Daten
Technische Daten CXD4.2 CXD4.3 CXD4.5 4 Kan. kontinuierlich 8 Ω 400 W 625 W 1.150 W 4 Ω 400 W 625 W 1.250 W 2 Ω 325 W 625 W 625 W 2 Kan. kontinuierlich 8 Ω 800 W 1.250 W 2.250 W 4 Ω... - Seite 119 Wärmeverlusttabellen Wärmeverluste sind die während des Betriebs von einem Verstärker abgegebenen thermischen Emissionen. Sie sind auf abgeleitete Abfallenergie zurückzuführen – d. h. echte eingehende Netzleistung minus abgehende Audioleistung. Es sind verschiedene Messdaten für verschiedene Lasten im Ruhezustand, bei 1/8 der vollen Durchschnittsleistung, bei 1/3 der vollen Durchschnittsleistung und bei voller Leistung angegeben, wobei alle Kanäle angesteuert werden.
- Seite 120 © 2013 QSC Audio Products, LLC. Alle Rechte vorbehalten. QSC und das QSC-Logo sind eingetragene Marken von QSC Audio Products, LLC, und beim Patent- und Markenamt der USA und anderer Länder angemeldet. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber.
- Seite 121 CXD 放大器 用户手册 CXD4.2 - 四通道，1600W 放大器 CXD4.3 - 四通道，2500W 放大器 CXD4.5 - 四通道，5000W 放大器 TD-000367-05-A *TD-000367-05*...
