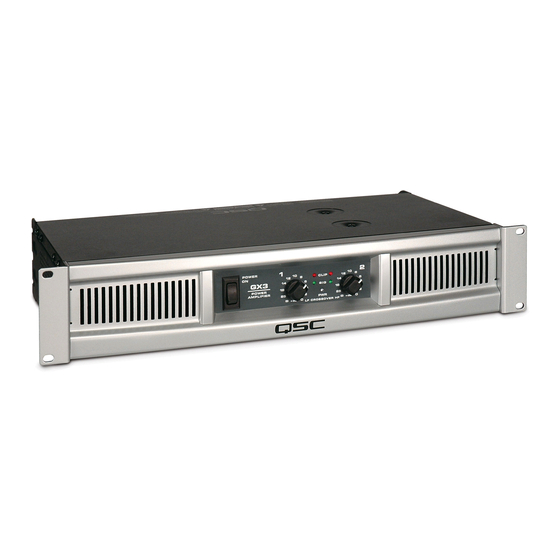

- Seite 1 LEISTUNGSVERSTÄRKER DER SERIE GX Benutzerhandbuch GX3 300 W pro Kanal bei 8 Ohm GX5 500 W pro Kanal bei 8 Ohm TD-000271-04 REV. A...
-
Seite 2: Wichtige Sicherheitsvorkehrungen Und Symbolerklärung
Stelle, an der das Kabel aus dem Gerät austritt. 12. Nur von QSC Audio Products, LLC spezifiziertes Zubehör verwenden. 13. Nur mit Befestigungsteilen, Halterungen, Ständern und Komponenten verwenden, die zusammen mit dem Gerät bzw. von QSC Audio Products, LLC verkauft werden. -
Seite 3: Leistungsverstärker Der Serie Gx
Professionelle Leistungsverstärker WILLKOMMEN Wir freuen uns, dass Sie sich für einen Audioverstärker von QSC entschieden haben. Die Serie GX ist die neueste Weiterentwicklung einer Serie leistungsstarker, preisgünstiger Verstärker, die einem breiten Benutzerspektrum optimale Ergebnisse bieten sollen. In den meisten Fällen können Sie die Verstärker ganz einfach per Plug-and-Play anschließen. -
Seite 4: Funktionsmerkmale Der Frontplatte
FUNKTIONSMERKMALE DER FRONTPLATTE MODELLNUMMER Die Belastbarkeitsdaten EIN-AUS-SCHALTER der Modelle GX3 und GX5 Drücken Sie den Wippschalter nach oben, um den Verstärker sind auf der Seite mit einzuschalten. Die blaue Stromanzeige-LED (PWR) schaltet sich sofort den technischen Daten ein. Die roten CLIP-LEDs können 1-2 Sekunden lang eingeschaltet angegeben. - Seite 5 VERSTÄRKUNGSREGLER, CH1, CH2 Die Markierungen zeigen die Dämpfung in dB an. Für normale Anwendungen sollte dieser Regler RACK-EINBAU im oberen Messbereich bleiben (Dämpfung von Passt in ein standardmäßiges weniger als 10 dB). Wenn er auf einen Wert in 19-Zoll-Rack (2 RU). Zur Befestigung der unteren Messbereichshälfte eingestellt mit 6-mm-Schrauben geeignet, je nach wird, kann die Signalquelle überlastet...
-
Seite 6: Funktionsmerkmale Der Hinteren Platte
Pin 2 positiv, Pin 3 negativ, Pin 1 Abschirmung hinteres Rack-Montagekit (Modell FG-000031-00, (Erde). Für lange oder kurze Kabelstrecken – fixiert Doppelpack) kann von der QSC Technical Services oder häufig gewechselt – empfohlen. Die XLR- und Group bezogen werden. TRS-Buchsen jedes Kanals sind intern miteinander verbunden und ermöglichen eine Durchführung... - Seite 7 NETZSTROM-TRENNSCHALTERRÜCKSETZUNG Wenn sich der Verstärker nach einem langen Stromstoß ausschaltet, schalten Sie den Netzschalter aus und überprüfen Sie den Trennschalter. Die Taste kann nach einer Abkühlzeit von 30 Sekunden wieder gedrückt werden. Wenn der Trennschalter wiederholt ausgelöst wird, muss der Verstärker möglicherweise gewartet werden.
-
Seite 8: Systemanschlussbeispiele
SYSTEMANSCHLUSSBEISPIELE... - Seite 9 SYSTEMANSCHLUSSBEISPIELE...
-
Seite 10: Fehlersuche
FEHLERSUCHE FEHLERSUCHE KEIN STROM, KEINE LEUCHTEN, KEIN GEBLÄSE KEIN TON – NUR BLAUE, ABER KEINE GRÜNE ODER ROTE LED Bestätigen Sie, dass das Netzkabel ganz eingesteckt und mit einer stromführenden Steckdose verbunden ist. Überprüfen Sie die Bestätigen Sie, dass die Verstärkungsregler ganz hochgedreht sind. Netzstromquelle durch versuchsweises Anschließen eines anderen Bestätigen Sie, dass die Eingangskabel an beiden Enden richtig Geräts, z. -
Seite 11: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN TECHNISCHE DATEN KÖNNEN JEDERZEIT OHNE VORHERIGE MITTEILUNG GEÄNDERT WERDEN. AUSGANGSLEISTUNG, 1 kHz, 0,1 % Clipping 8 Ω, beide Kanäle angesteuert 300 W 500 W 8 Ω, ein Kanal angesteuert 350 W 600 W 4 Ω, beide Kanäle angesteuert 425 W 700 W 4 Ω, ein Kanal angesteuert... -
Seite 12: Garantie
Installation und/oder Verwendung dieses Lautsprecherprodukts verursacht werden. Beschränkte Dreijahresgarantie durch QSC Audio Products QSC Audio Products, LLC (QSC) gewährleistet, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material- und/oder Ausführungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Reparatur funktionsgestörter Produkte gemäß...
