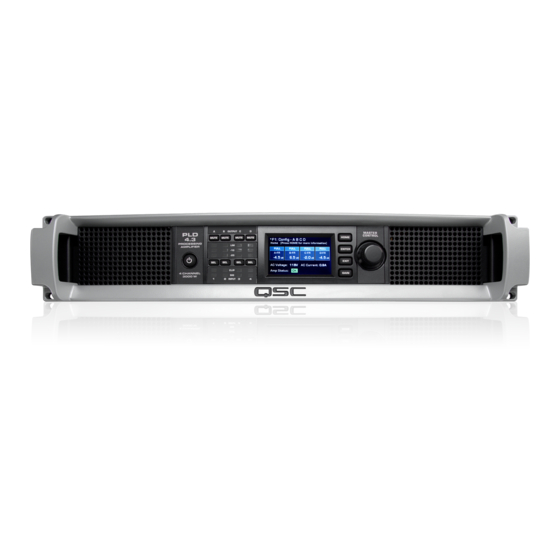

- Seite 88 PLD-Verstärker Benutzerhandbuch PLD4.2 – 4-Kanal-, 1.600-W-Verstärker PLD4.3 – 4-Kanal-, 2.500-W-Verstärker PLD4.5 – 4-Kanal-, 5.000-W-Verstärker TD-000368-04-A *TD-000368-04*...
-
Seite 89: Erläuterung Der Symbole
ERLÄUTERUNG DER SYMBOLE Der Begriff ACHTUNG! kennzeichnet Anweisungen, die die persönliche Sicherheit betreffen. Werden die Anweisungen nicht befolgt, können Körperverletzungen oder tödliche Verletzungen die Folge sein. Der Begriff VORSICHT! kennzeichnet Anweisungen, die mögliche Geräteschäden betreffen. Werden diese Anweisungen nicht befolgt, können Geräteschäden verursacht werden, die eventuell nicht von der Garantie gedeckt sind. -
Seite 90: Fcc-Erklärung
Die QSC-Verstärker PLD4.2, PLD4.3 und PLD4.5 erfüllen die Bestimmungen der EG-Richtlinie 2002/95/EG – Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS). Die QSC-Verstärker PLD4.2, PLD4.3 und PLD4.5 erfüllen die chinesischen RoHS-Richtlinien. Die folgende Tabelle ist zur Nutzung der Produkte in China und seinen Hoheitsgebieten vorgesehen: QSC-Verstärker PLD4.2, PLD4.3 und PLD4.5... -
Seite 91: Garantie (Nur Für Die Us ; Wenden Sie Sich Zwecks Garantieinformationen Für Andere Länder An Ihren Händler Oder Vertriebshändler)
örtliche Rechtslage verboten oder außer Kraft gesetzt, bleiben die restlichen Klauseln in Kraft. die beschränkte Garantie von QSC gilt in den USA und vielen (aber nicht allen) anderen ländern für einen Zeitraum von drei (3) Jahren ab dem kaufdatum. -
Seite 92: Einführung
2.500 oder 5.000 W auf einen bis vier Ausgänge verteilt werden. Die Verstärker der Serie PLD beruhen auf dem Klasse-D-Leistungsverstärkerdesign der dritten Generation von QSC in Verbindung mit einer benutzerspezifischen Leistungsstufe unter Verwendung eines neuen Ausgabegeräts. Darüber hinaus verwenden PLD-Verstärker das bewährte PowerLight-Netzteil gemeinsam mit der Power Factor Correction (PFC), die die aktuelle Welle mit der Netzspannungswelle ausrichtet. - Seite 93 Funktionsmerkmale Verstärker-Frontplatte — Abbildung 1 — 1. Ausgangskanäle sind mit A, B, C und D gekennzeichnet 9. Eingangskanal-Signal-vorhanden-LEDs (blau) 2. Ausgangskanal-Stummschalttasten und LEDs (rot) 10. Eingangskanäle sind mit 1, 2, 3 und 4 gekennzeichnet 3. Ausgangskanalbegrenzer-LEDs (rot) 11. LCD-Grafikdisplay 4. Ausgangskanal -10 dB Unter-Begrenzeraktivierungs-LEDs (blau) 12.
- Seite 94 Verstärkerbedienung Eingabetaste (ENTER) ENTER • Navigiert in die Menüstruktur • Ruft den Bearbeitungsmodus auf, in dem Parameter eingestellt OUTPUT MASTER werden können CONTROL MUTE MUTE MUTE MUTE • Bestätigt die vorgenommenen Änderungen und beendet den HOME Bearbeitungsmodus ENTER Beenden-Taste (EXIT) EXIT EXIT •...
-
Seite 95: Navigation
PLD Verstärkersignalfluss Input Settings Output Processing Amp Config. High- Low- Sensitivity Sensitivity Source Gain / 5-Band pass pass Meter Gain Mute Delay Peak Meter Switch Switch Select Polarity Filter Filter Limiter High- Low- Sensitivity Sensitivity Source Gain / 5-Band pass pass Meter Gain... -
Seite 96: Menüstruktur
Begrenzer Array Correction* Array-Korrektur* Load Speaker Lautsprecher belasten *For QSC Line Arrays only Save Speaker Lautsprecher speichern *Nur für QSC-Leitungsarrays Voreinstellungen Die PLD-Verstärker werden von Voreinstellungen gesteuert. Um die Verstärker optimal nutzen zu können, müssen Sie das Prinzip hinter den Voreinstellungen verstehen. -
Seite 97: Netzanschluss
Der PLD4.3 und 4.5 sind 381 mm tief, der PLD4.2 ist 229 mm tief. Je nach der Tiefe des Racks ist für die Rackmontage eventuell das Rackeinbau-Montagewinkel-Kit (FG-000031-00) erforderlich. Für Details siehe http://qsc.com/products/ unter „Zubehör“. VORSICHTG!: Achten Sie darauf, dass die vorderen und hinteren — Abbildung 8 —... - Seite 98 1. Darauf achten, dass die Audio-Quellgeräte ausgeschaltet sind. 2. Die Eingangsquellen-XLR-Anschlüsse mit den vier XLR-Buchsen verbinden. (Abbildung HINWEIS: Die PLD-Serie kann die Eingänge zu verschiedenen Ausgängen führen. Stellen Sie sicher, dass die hier hergestellten Verbindungen mit der Konfiguration des Verstärkers übereinstimmen. USB (optional) Das (im Lieferumfang enthaltene) USB-Kabel wird zum Gebrauch mit der Amplifier Navigator-Software mit einem Mac oder PC verbunden.
-
Seite 99: Ein-Kanal-Konfigurationen
CHTUNGG!: Wenn die Netzversorgung eingeschaltet ist, kann es an den Ausgangsklemmen auf der Rückseite des Verstärkers zu gefährlichen Spannungen kommen. Ein Berühren dieser Kontakte vermeiden. Vor dem Herstellen jeglicher Verbindungen den Netzstrom-Trennschalter ausschalten. WICHTIG: QSC empfiehlt den Anschluss von Steckbrücken dort, wo die Klemmen sich an den gleichen elektrischen Punkten befinden. Siehe Abbildung 14 bis einschl. - Seite 100 AB parallel F5: AB C+D AB Parallel C+D überbrückt C+D Bridged F5: AB C+D = Subwoofer = Subwoofer = Mitteltonbereich = Mid Range 1 AB 3 C+D The following are electrically Die folgenden sind elektrisch the same point der gleiche Punkt A (1+) und B (1+) A (1+) and B (1+) A (1-) und B (1-)
- Seite 101 Abbildung 22 beachten. Wenn Kanäle kombiniert werden, empfiehlt QSC, zwischen Ausgangsklemmen, die sich an den gleichen elektrischen Punkten befinden, Steckbrücken Abbildung anzuschließen. Details hierzu finden Sie in 3. Die NL4-Anschlussstecker je nach Verstärkerkonfiguration mit den NL4-Anschlussbuchsen auf der Rückseite des Verstärkers verbinden.
-
Seite 102: Konfiguration
Modus Modus Output Connectors Ausgangsanschlüsse Getrennt Separat AB Parallel AB parallel ABC Parallel ABC parallel ABCD Parallel ABCD Parallel Standard Bridged Standard Überbrückt Kan. A 1+ / 1- Kan. A 1+ / 1- 1+ / 1- 1+ / 1- 1+ / 1- Kan. -
Seite 103: Voreinstellungsassistent
PLD 4.5 – Gesamtleistung: 5.000 W 8-Ω-Last 4-Ω-Last 2-Ω-Last Konfiguration 4 KAN. (A B C D) 1.150 1.150 1.150 1.150 1.250 1.250 1.250 1.250 3 KAN. (AB C D) 1.200 1.150 1.150 2.250 1.250 1.250 2.100 3 KAN. (A+B C D) 2.250 1.150 1.150... - Seite 104 Schritt 1 — Ausgabekanal für lautsprecherzuweisung auswählen Nach erfolgter Einstellung der OUTPUTS SPEAKERS SAVE When you are finished setting Impedanz und Leistung für jeden the Impedance and Power for Zur Auswahl des Scroll to select Output channel Output: Ausgang bis zum Register SPEAKERS each output, continue to scroll Ausgangskanals abrollen: (LAUTSPRECHER) weiterrollen.
-
Seite 105: Erstellen Neuer Voreinstellungen Auf Der Basis Bestehender Voreinstellungen
Erstellen neuer Voreinstellungen auf der Basis bestehender Voreinstellungen Um eine Voreinstellung auf der Basis einer bereits bestehenden Voreinstellung zu erstellen, rufen Sie die Voreinstellung mit der gewünschten Ausgangskonfiguration auf, modifizieren die Eingangs- und Ausgangsparameter und speichern abschließend die Voreinstellung. Sie können die Voreinstellung auch speichern, während Sie den Erstellungsprozess durchlaufen. -
Seite 106: Einrichten Der Usgänge
Einrichten der Eingänge HINWEIS: An den Eingangspegeln vorgenommene Änderungen werden in Echtzeit implementiert. HOME > INPUTS (EINGÄNGE) > INPUT SENS (EINGANGSEMPF.) > ENTER (EINGEBEN) Schritt 1 — Eingangsempfindlichkeit auswählen F1: A B C D Input Zur Auswahl abrollen (+14 oder +4 dBu) Scroll to select (+14 or +4 dBu) Inputs >... -
Seite 107: Lautsprecherverarbeitung
Ihr neues Profil speichern, oder Sie können das Profil erstellen, ohne einen Lautsprecher zu laden, und es dann als neues Profil speichern. Wenn Sie einen QSC-Lautsprecher laden, wird der Verstärker für diesen Lautsprecher konfiguriert. Einige Parameter können gesperrt sein, weil sie vom Intrinsic Correction Calculator bereits auf ihren optimalen Wert eingestellt wurden und nicht weiter angepasst werden sollten. - Seite 108 HOME > OUTPUTS (AUSGÄNGE) > SPKR PROC (LAUTSPR.-VERARB.) > CROSSOVER > GAIN/POL (VERST./POL.) > GAIN (VERST.) > ENTER (EINGEBEN) Schritt 1 — Crossover-Verstärkung und Polarität einstellen Output F1: A B C D Zur Auswahl (Verstärkung oder Polarität) abrollen: Scroll to select (Gain or Polarity) 20 dB Zum Bearbeiten drücken: To edit, press...
- Seite 109 Begrenzer HOME > OUTPUTS (AUSGÄNGE) > SPKR PROC (LAUTSPR.-VERARB.) > LIMITER (BEGRENZER) > ENTER (EINGEBEN) Schritt 1 — Begrenzermodus einstellen Output F1: A B C D Zum Bearbeiten des Begrenzdermodus drücken: To edit the Limiter mode, press ENTER Zur Auswahl des Begrenzermodus drehen: Turn to select the mode for the Limiter AUTO AUTO...
- Seite 110 HINWEIS: Für den Zugriff auf die Array-Korrekturparameter muss ein QSC-Leitungsarray geladen sein. HOME > OUTPUTS (AUSGÄNGE) > SPKR PROC (LAUTSPTR.-VERARB.) > ARRAY > ENTER (EINGEBEN) Schritt 1 — Spreizwinkel und Boxenzahl in das Array eingeben Output F1: A B C D...
-
Seite 111: Speichern Der Voreinstellung
Speichern der Voreinstellung Speichern Sie nach dem Modifizieren der Eingänge und Ausgänge für alle Kanäle die aktuellen Einstellungen als eine der 50 benutzerdefinierten Voreinstellungen (U1: bis U50:). Jede der Benutzervoreinstellungen ist vorgabemäßig die gleiche wie die Werksvoreinstellung F1: Konfig A B C D. Wenn Sie die Voreinstellung speichern, überschreiben Sie also die aktuelle Voreinstellung mit dieser Nummer. -
Seite 112: Dienstprogramme
HOME > UTILITIES (DIENSTPROGRAMME) > PASSWORD (KENNWORT) > ENTER (EINGEBEN) Das Standardkennwort für alle Verstärker lautet QSC (nur Großbuchstaben). Beim Kennwort wird nach Groß- und Kleinschreibung unterschieden; es kann bis 10 Zeichen lang sein und Folgendes enthalten: A — Z a — z 00 — 99 _ – Leerstelle Schritt 1 —... - Seite 113 Inbegriffene Lautsprecherprofile QSC udio Peavey AP-5102 ELX112 PR10 AP-5122 ELX115 PR12 AP-5122m FOH ELX215 PR15 AP-5122m MON TX2152 PV115 AP-5152 TX2181 PV118 GP118-sw PV12M GP212-sw PV215 JRX112M GP218-sw PVX12 JRX115 PVX15 JRX118S S10T SP218 JRX125 MRX515 WL118-sw Yamaha MRX518S WL-2102...
-
Seite 114: Technische Daten
Technische Daten PLD4.2 PLD4.3 PLD4.5 4 Kan. kontinuierlich 8 Ω 400 W 625 W 1.150 W 4 Ω 400 W 625 W 1.250 W 2 Ω 325 W 625 W 625 W 2 Kan. kontinuierlich 8 Ω 800 W 1.250 W 2.250 W 4 Ω... - Seite 115 Wärmeverlusttabellen BTU/Std kcal/Std Ruhezustand PLD 4.3 PLD 4.5 Last pro Kanal 8 Ω 4 Ω 2 Ω BTU/Std kcal/Std BTU/Std kcal/Std BTU/Std kcal/Std 1/8 Leistung PLD 4.3 1.040 PLD 4.5 1.144 1.124 1/3 Leistung PLD 4.3 1.261 1.869 470,988 PLD 4.5 1.708 1.737 Volle Leistung...
- Seite 116 © 2013 QSC Audio Products, LLC. Alle Rechte vorbehalten. QSC und das QSC-Logo sind eingetragene Marken von QSC Audio Products, LLC, und beim Patent- und Markenamt der USA und anderer Länder angemeldet. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber.
