Inhaltszusammenfassung für QSC RMX 5050

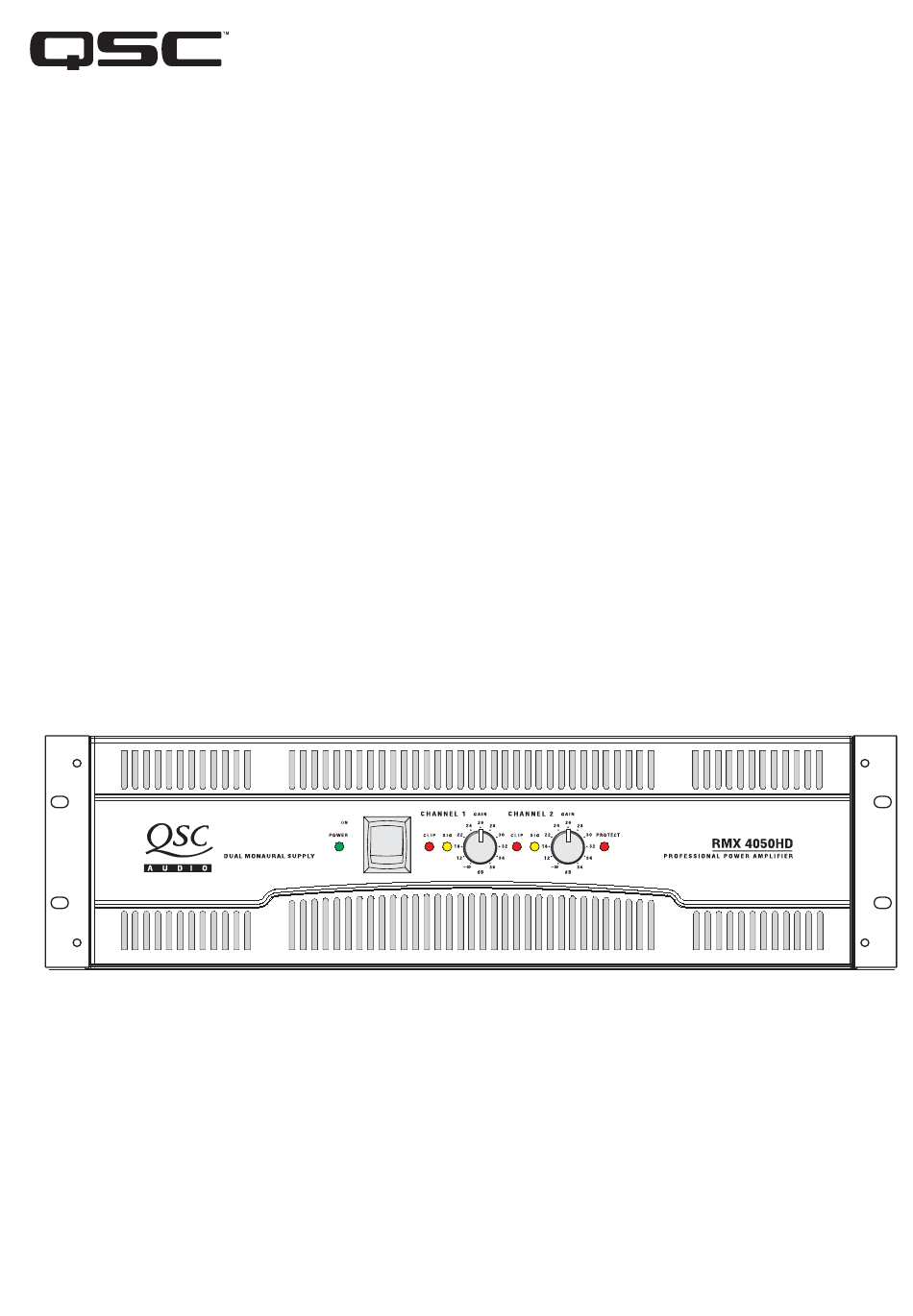

- Seite 1 RMX 4050HD and RMX 5050 Bedienhandbuch *TD-000109-04* TD-000109-04 rev.F...
- Seite 2 13. Das Gerät nur an einen Versorgungsstromkreis mit vorschriftsmäßiger Nennleistung anschließen. 14. Rackmontierte Geräte müssen jederzeit zuverlässig geerdet sein. 15. Nur von QSC Audio Products, Inc. spezifiziertes Zubehör verwenden. 16. Das Netzkabel des Geräts während Gewittern oder wenn es längere Zeit nicht benutzt werden wird, von der Steckdose abziehen.
-
Seite 3: Bedienelemente, Anschlüsse Und Funktionsmerkmale
EINFÜHRUNG Wir freuen uns, dass Sie sich für diesen Hochleistungsverstärker von QSC entschieden haben. Bitte lesen Sie die folgende Anlei- tung, um optimale Ergebnisse beim Gebrauch dieses Produkts zu erzielen. Wichtige Funktionsmerkmale: •2 Kanäle •XLR-, TRS- und Barrier-Strip-Schraubklemmen-Eingangsanschlüsse •Speakon® und Klemmenbolzen-Ausgangsanschlüsse •Jeder Kanal verfügt über einen Clipbegrenzer und Niederfrequenzfilter (30 oder 50 Hz). -
Seite 4: Einstellen Der Clipbegrenzer
EINSTELLEN DER BETRIEBSARTEN- Verstärker beschädigt und das Strom- SCHALTER schlagrisiko erhöht werden. Die Modelle RMX 4050HD und RMX 5050 verfügen über Betriebsartenschalter zur Einstellung des Stereo-, Parallel- oder Bridge-Mono-Modus. Außerdem ist jeder Kanal mit einer unabhängigen Clipbegrenzung und einem Niederfre- quenz- (NF-) Filter ausgestattet. -
Seite 5: Auswahl Des Stereo-, Parallel- Oder Überbrückungsmodus
AUSWAHL DES STEREO-, PARALLEL- ODER ÜBERBRÜCKUNGSMODUS Stereomodus - Die Schalter 4, 5, 6 und 7 befinden sich alle in Der Verstärker kann auf normalen Stereobetrieb, auf einen Paral- ihrer LINKEN Stellung. leleingangsmodus oder auf einen Bridge-Mono-Modus eingest- ellt werden. Stereomodus - Jeder Kanal bleibt voneinander unabhängig. Der Verstärker kann für zwei verschiedene Signale benutzt werden. -
Seite 6: Klemmenbolzenausgänge
XLR- und TRS (1/4")-EINGANGSANSCHLÜSSE Jeder Kanal ist mit einem symmetrischen 3-Klemmen-XLR- und -TRS-Ein- gang ausgerüstet. Die Eingänge werden mit Standardkabeln angeschlos- sen und können schnell gewechselt werden. Die Pinzuweisungen sind auf der Rückplatte angegeben und in der Abbildung dargestellt. Die Eingangsimpedanz beträgt 20 kOhm (symmetrisch) bzw. 10 kOhm (asymmetrisch). -
Seite 7: Led-Anzeigen
LED-ANZEIGEN Mithilfe der LED-Anzeigen können der Systembetrieb überwacht und häufig auftretende Probleme identifiziert werden. Anzeigen und Verstärkungsregler. NETZSTROM: Eine einzelne grüne LED-Anzeige auf der linken Seite des Betriebsschalters. Normalanzeige: Netzschalter EIN: Anzeige leuchtet auf. Falls keine Anzeige: Überprüfen Sie Netzkabel und Steckdose. Überprüfen Sie die Trennschalter an der Rückplatte. CLIP: rot, links von jedem Verstärkungsregler. -
Seite 8: Verstärkungsregler
Bei der höchsten Einstellung beträgt die Spannungsverstärkung des Verstärkers +36 dB. Der RMX 4050HD erzeugt bei der Ansteuerung mit einem 1,26- V-Eingangssignal 800 Watt an 8 Ohm. Der RMX 5050 erzeugt bei der Ansteuerung mit einem 1,42-V-Eingangssignal 1050 Watt an 8 Ohm. -
Seite 9: Technische Daten
RMX 4050HD: two (one for each channel): 100 and 120 V models: 15 amp / 230 V models: 8 amp RMX 5050: two (one for each channel): 100 and 120 V models: 20 amp / 230 V models: 10 amp... -
Seite 10: Garantie- Und Kontaktinformationen Für Qsc
Beschränkte Dreijahresgarantie durch QSC Audio Products QSC Audio Products, Inc. ("QSC") gewährleistet, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material- und/oder Ausführungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Rep- aratur funktionsgestörter Produkte gemäß...
