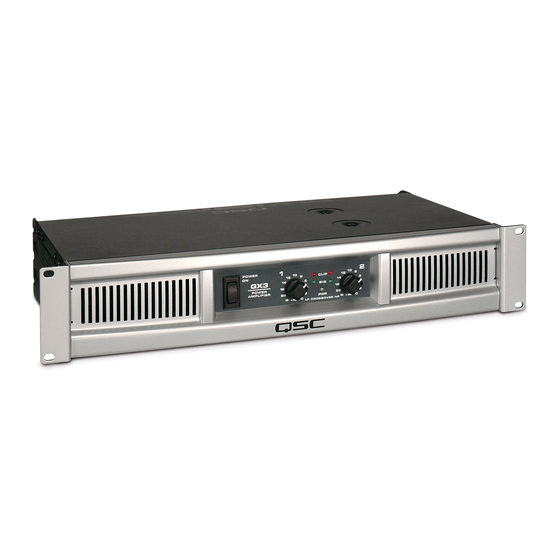

QSC GX Serie Benutzerhandbuch
Leistungsverstärker300 w pro kanal bei 8 ohm; 500 w pro kanal bei 8 ohm; 725 w pro kanal bei 8 ohm
Verwandte Anleitungen für QSC GX Serie
Inhaltszusammenfassung für QSC GX Serie
-
Seite 37: Leistungsverstärker Der Serie Gx

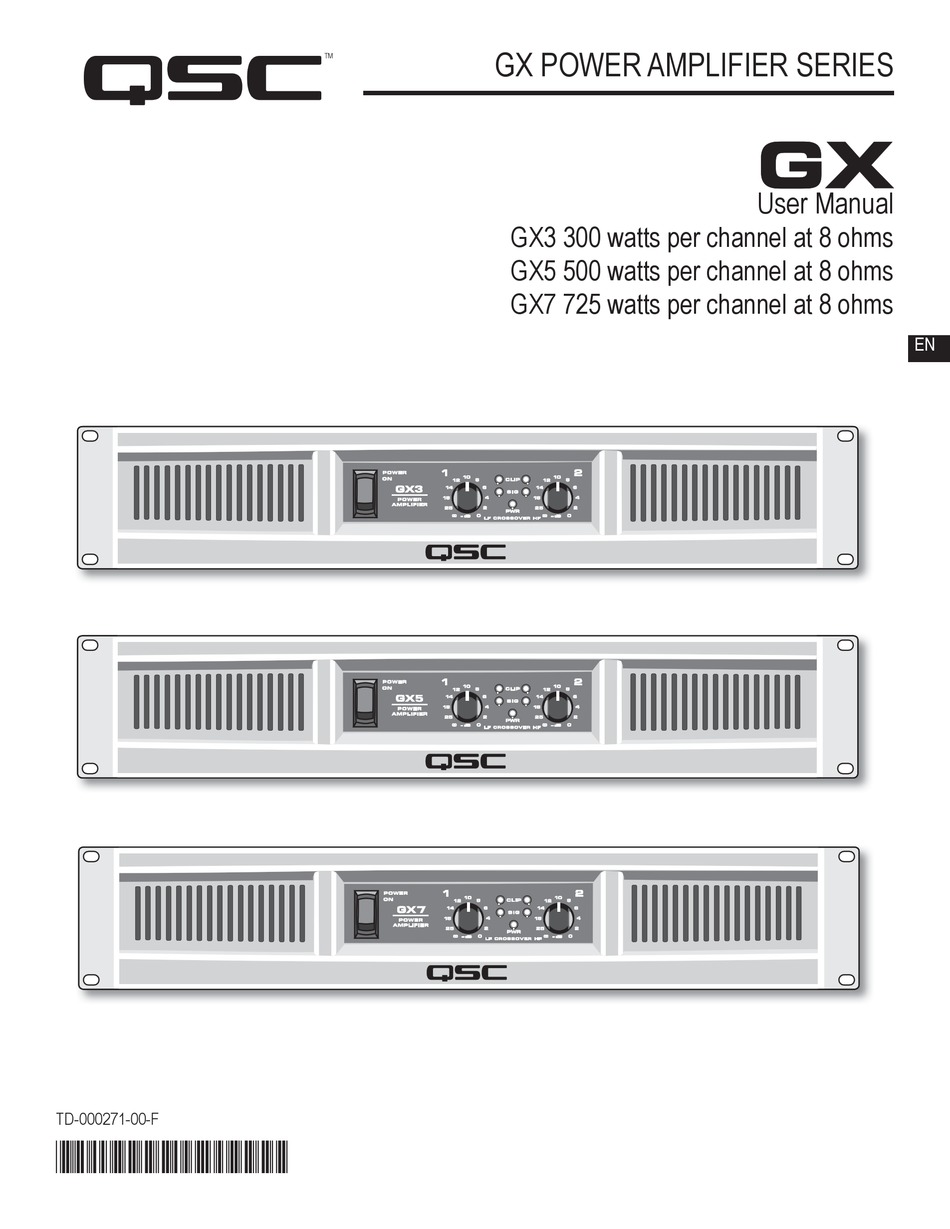

LEISTUNGSVERSTÄRKER DER SERIE GX Benutzerhandbuch GX3 300 W pro Kanal bei 8 Ohm GX5 500 W pro Kanal bei 8 Ohm GX7 725 W pro Kanal bei 8 Ohm TD-000271-00-F *TD-000271-00*... -
Seite 38: Wichtige Sicherheitsvorkehrungen Und Symbolerklärung
Stelle, an der das Kabel aus dem Gerät austritt. 12. Nur von QSC Audio Products, LLC spezifi ziertes Zubehör verwenden. 13. Nur mit Befestigungsteilen, Halterungen, Ständern und Komponenten verwenden, die zusammen mit dem Gerät bzw. von QSC Audio Products, LLC verkauft werden. - Seite 39 LEISTUNGSVERSTÄRKER DER SERIE GX Professionelle Leistungsverstärker WILLKOMMEN Wir freuen uns, dass Sie sich für einen Audioverstärker von QSC entschieden haben. Die Serie GX ist die neueste Weiterentwicklung einer Serie leistungsstarker, preisgünstiger Verstärker, die einem breiten Benutzerspektrum optimale Ergebnisse bieten sollen. In den meisten Fällen können Sie die Verstärker ganz einfach per Plug-and-Play...
-
Seite 40: Funktionsmerkmale Der Frontplatte
FUNKTIONSMERKMALE DER FRONTPLATTE MODELLNUMMER Die Belastbarkeitsdaten der EIN-AUS-SCHALTER Modelle GX3 und GX5 Drücken Sie den Wippschalter nach oben, um den Verstärker einzuschalten. sind auf der Seite mit Die blaue Stromanzeige-LED (PWR) schaltet sich sofort ein. Die roten CLIP- den technischen Daten LEDs können 1-2 Sekunden lang eingeschaltet werden, bis der Verstärker angegeben. -
Seite 41: Grüne Signal-Led-Anzeigen
VERSTÄRKUNGSREGLER, CH1, CH2 Die Markierungen zeigen die Dämpfung in dB an. Für normale Anwendungen sollte dieser Regler RACK-EINBAU im oberen Messbereich bleiben (Dämpfung von Passt in ein standardmäßiges weniger als 10 dB). Wenn er auf einen Wert in 19-Zoll-Rack (2 RU). Zur Befestigung mit der unteren Messbereichshälfte eingestellt 6-mm-Schrauben geeignet, je nach den wird, kann die Signalquelle überlastet werden,... -
Seite 42: Funktionsmerkmale Der Hinteren Platte
Pin 2 positiv, Pin 3 negativ, Pin 1 Abschirmung (Erde). Rack-Montagekit (Modell FG-000031-00, Doppelpack) Für lange oder kurze Kabelstrecken – fi xiert oder häufi g kann von der QSC Technical Services Group bezogen gewechselt – empfohlen. Die XLR- und TRS-Buchsen werden. -
Seite 43: Netzstrom-Trennschalterrücksetzung
NETZSTROM-TRENNSCHALTERRÜCKSETZUNG Wenn sich der Verstärker nach einem langen Stromstoß ausschaltet, schalten Sie den Netzschalter aus und überprüfen Sie den Trennschalter. Die Taste kann nach einer Abkühlzeit von 30 Sekunden wieder gedrückt werden. Wenn der Trennschalter wiederholt ausgelöst wird, muss der Verstärker möglicherweise gewartet werden. -
Seite 44: Systemanschlussbeispiele
SYSTEMANSCHLUSSBEISPIELE... - Seite 45 SYSTEMANSCHLUSSBEISPIELE...
-
Seite 46: Fehlersuche
FEHLERSUCHE FEHLERSUCHE KEIN STROM, KEINE LEUCHTEN, KEIN GEBLÄSE KEIN TON – NUR BLAUE, ABER KEINE GRÜNE ODER ROTE LED Bestätigen Sie, dass das Netzkabel ganz eingesteckt und mit einer stromführenden Steckdose verbunden ist. Überprüfen Sie die Bestätigen Sie, dass die Verstärkungsregler ganz hochgedreht sind. Netzstromquelle durch versuchsweises Anschließen eines anderen Bestätigen Sie, dass die Eingangskabel an beiden Enden richtig Geräts, z. -
Seite 47: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN TECHNISCHE DATEN KÖNNEN JEDERZEIT OHNE VORHERIGE MITTEILUNG GEÄNDERT WERDEN. AUSGANGSLEISTUNG, 1 kHz, 0,1 % Clipping 8 Ω, beide Kanäle angesteuert 300 W 500 W 725 W 8 Ω, ein Kanal angesteuert 350 W 600 W 800 W 4 Ω, beide Kanäle angesteuert 425 W 700 W... - Seite 48 (nur für die USA; wenden Sie sich zwecks Garantieinformationen für andere Länder an Ihren Händler oder Distributor) Haftungsausschluss QSC Audio Products, LLC ist nicht für Schäden an Verstärkern oder anderen Geräten haftbar, die durch Fahrlässigkeit oder eine unsachgemäße Installation und/oder Verwendung dieses Lautsprecherprodukts verursacht werden.
