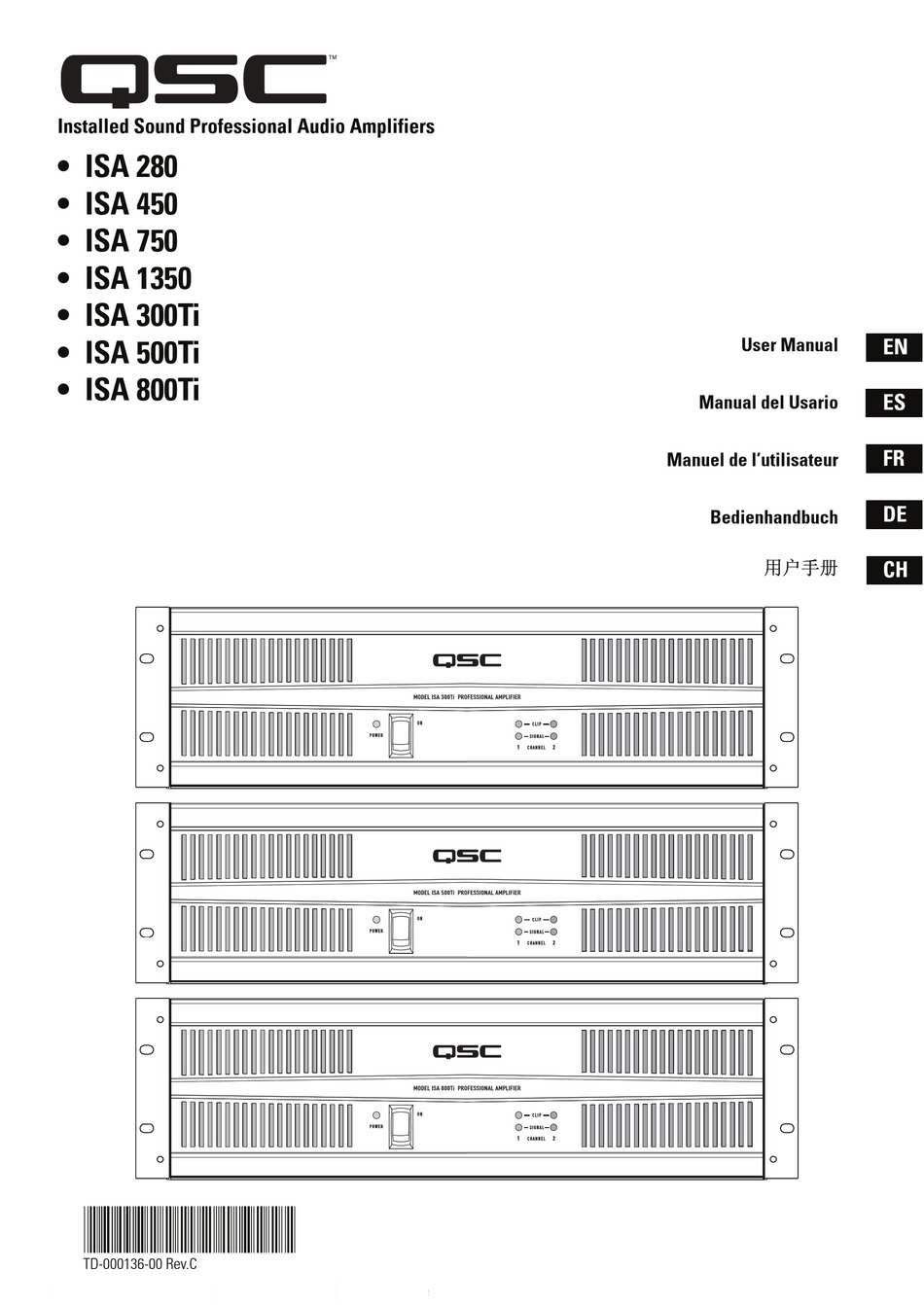

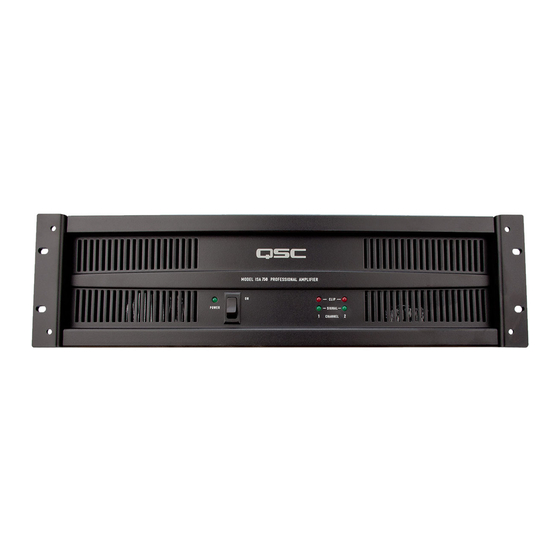

- Seite 1 Installed Sound Professional Audio Amplifiers • ISA 280 • ISA 450 • ISA 750 • ISA 1350 • ISA 300Ti User Manual • ISA 500Ti • ISA 800Ti Manual del Usario Manuel de l’utilisateur Bedienhandbuch 纜羃謙 *TD-000136-00* TD-000136-00 Rev.C...
-
Seite 2: Wichtige Sicherheitsvorkehrungen Und Symbolerklärung
Seriennummer:______________________________ Kaufdatum:__________________________________ Gekauft von:_________________________________ © Copyright 2003, 2004 QSC Audio Products, Inc. QSC ist eine eingetragene Marke von QSC Audio Products, Inc. „QSC“ und das QSC-Logo sind beim US- Patent- und Markenamt angemeldet Alle Marken sind Eigentum ihrer jeweiligen Inhaber. - Seite 3 Einführung Wir freuen uns, dass Sie sich für diesen Hochleistungsverstärker von QSC entschieden haben. Bitte lesen Sie die folgende Anleitung, um optimale Ergebnisse beim Gebrauch dieses Produkts zu erzielen. Wichtige Funktionsmerkmale: •ISA-Modelle 280, 450, 750 und 1350: 2 Kanäle mit 2 Ohm (min.) Impedanz, überbrückbar auf 4 Ohm (min.) Impedanz •ISA-Modelle „Ti“: Niederimpedanzausgänge und isolierte 70 V bzw.
-
Seite 4: Rack-Einbau
Luft sorgt für die nötige Rack-Kühlung. Das Gebläse läuft bei intensiver Belastung des Verstärkers automatisch schneller. Die hinteren Belüftungsöffnungen und die vorderen Belüftungsschlitze nicht blockieren! Luftstrom in QSC-Verstärkern: Das Gebläse saugt kalte Luft in die Rückseite des Verstärkers hinein. Auf der Verstärkervorderseite wird warme Luft ausgeblasen. Netzanschluss Schließen Sie den Netzstrom an der IEC-Buchse auf der Rückseite des... -
Seite 5: Auswahl Des Stereo-, Parallel- Oder Überbrückungsmodus
Schalter 2 und 3 Schalter 2 steuert CH1. steuern CH1. Schalter Schalter 9 steuert CH2. ISA 280, ISA 450, ISA 750 und ISA 1350: Die 8 und 9 steuern CH2. Mit den Schaltern 2 und Verwendung der Niederfrequenzfilter wird Die Schalter 3 und 8 empfohlen. -
Seite 6: Direkte Niederimpedanzausgänge
Symmetrische Eingänge Klemmenleisteneingänge: Isolieren Sie den Drahtleiter um 6 mm ab und Jeder Kanal ist mit einem symmetrischen XLR- und Klemmenleisten- verbinden Sie ihn wie gezeigt mit dem eingang ausgerüstet. Die Eingangsimpedanz beträgt 20 kOhm Stecker. Ziehen Sie die Schrauben fest (symmetrisch) bzw. - Seite 7 Signaleingang Wenn der Verstärker in einem System eingesetzt wird, das über verwendet wird, können die einen Cinema-Monitor von QSC (oder ein anderes den DataPort Eingangssignale über die nicht V2 von QSC unterstützendes Produkt) überwacht wird, werden belegten XLR- bzw.
-
Seite 8: Led-Anzeigen
LED-Anzeigen Mithilfe der LED-Anzeigen können der Systembetrieb überwacht und häufig auftretende Probleme identifiziert werden. NETZSTROM: Eine einzelne GRÜNE LED-Anzeige auf der linken Seite des Betriebsschalters. Normalanzeige: Netzschalter EIN: LED leuchtet auf. Einschaltanzeige. Falls keine Anzeige: Überprüfen Sie Netzkabel und Steckdose. CLIP: Zwei ROTE LED-Anzeigen, je eine pro Kanal. -
Seite 9: Technische Daten (Alle Modelle)
ANSCHLÜSSE Eingang: (2) 3-Stift-Klemmenleisten- und (2) XLR-Anschlüsse Ausgang: Output: Schraubklemmen-Barrier-Strip Steuerung und Überwachung: (1) QSC DataPort V2 ERFORDERLICHE SPANNUNG Der Spannungswert ist auf dem Seriennummernaufkleber (Rückplatte) angegeben. Werkseitig für 100, 120 oder 230 V AC, 50 - 60 Hz, konfiguriert. - Seite 10 Technische Daten: ISA 280, ISA 450, ISA 750 und ISA 1350 AUSGANGSLEISTUNG in WattISA280ISA 450ISA 750ISA 1350 FTC: 8 Ohm, 2 Kanäle getrieben (20 Hz - 20 kHz, 0,1% THD) 4 Ohm, 2 Kanäle getrieben 1300 (20 Hz - 20 kHz, 0,1% THD)
- Seite 11 Technische Daten: ISA 300Ti, ISA 500Ti und ISA 800Ti AUSGANGSLEISTUNG in Watt ISA 300Ti ISA 500Ti ISA 800Ti FTC: 8 Ohm, 2 Kanäle getrieben (20 Hz - 20 kHz, 0,1% THD) 4 Ohm, 2 Kanäle getrieben (20 Hz - 20 kHz, 0,1% THD) EIA: 16 Ohm, 1 Kanal getrieben (1 kHz, 0,1% THD)
- Seite 12 Beschränkte Dreijahresgarantie durch QSC Audio Products QSC Audio Products, Inc. („QSC“) gewährleistet, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material- und/oder Ausführungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Reparatur funktionsgestörter Produkte gemäß...
