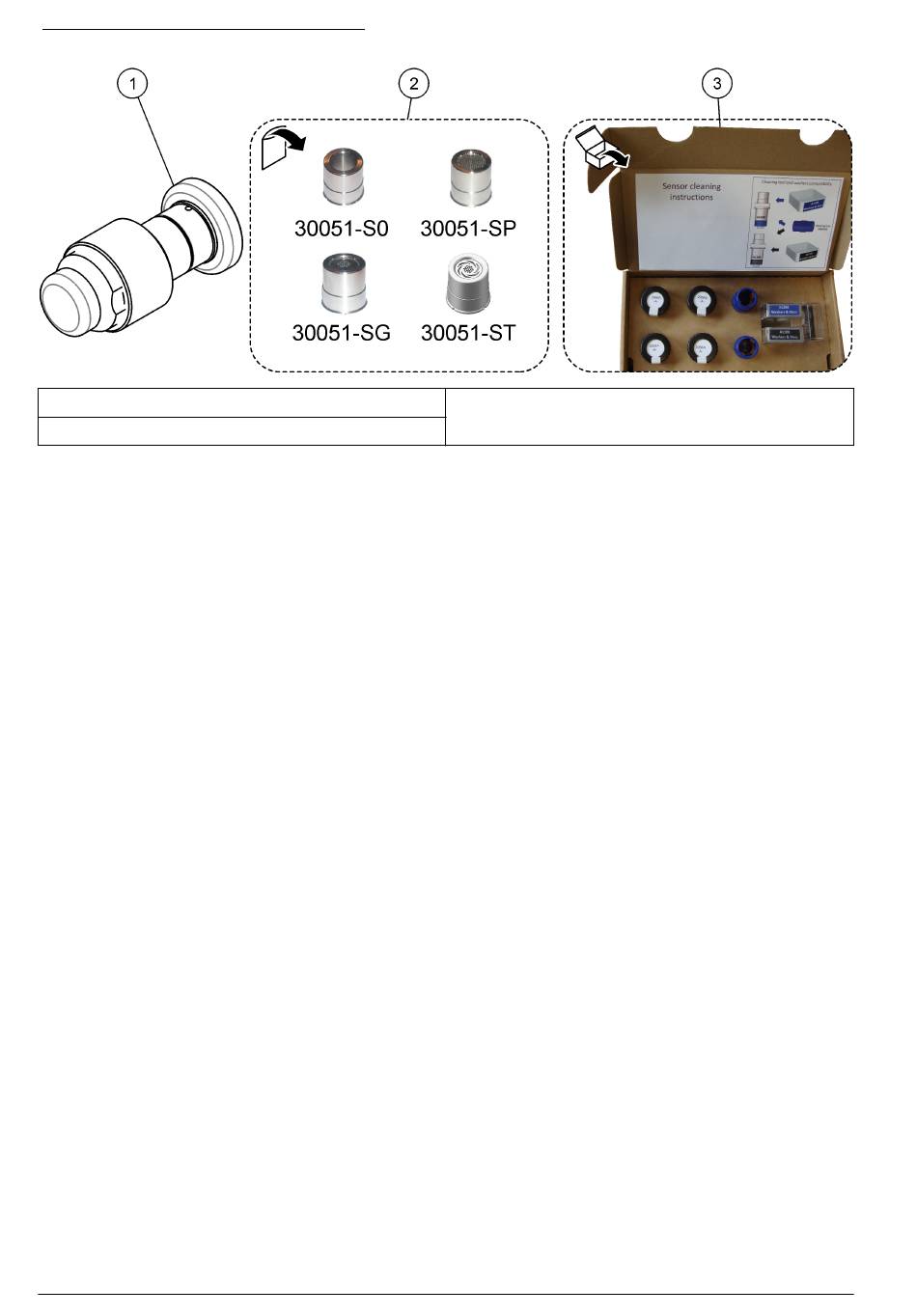

Figura 1 Componentes del producto
1 Sensor
2 Casquillos de protección
4.2.1 Sensor electroquímico
El sensor se puede enviar por separado o como parte de un sistema ORBISPHERE, en función del
pedido correspondiente.
El sensor se entregará con un casquillo de almacenamiento de plástico con rosca para proteger el
cabezal del sensor. Queda sujeto en su sitio con un collarín de plástico.
También se proporciona una base de plástico con rosca para proteger la toma de conexión, que
puede usarse además a modo de base de apoyo adecuada para el sensor durante los
procedimientos de mantenimiento y cuando no se vaya a utilizar.
4.2.2 Casquillos de protección
Sensores no ATEX (GA2400)
Con cada sensor se proporcionan dos casquillos de protección: uno sin rejilla (n.º de pieza 33051-
S0) y uno con rejilla (n.º de pieza 33051-SP).
También hay disponible de forma opcional un tercer casquillo de protección (n.º de pieza 33051-SG)
que mejora el intervalo de mantenimiento de aplicaciones de procesos con cerveza o bebidas sin
alcohol.
Se proporciona un cuarto casquillo de protección (n.º de pieza 33051-ST) para la aplicación
6110 TPA.
Sensores ATEX (GA2800)
Con cada sensor solo se proporciona un casquillo de protección (n.º de pieza 33051-SG o 33051-
H0).
4.2.3 Kit de recarga del sensor
Con el sensor, se debe haber realizado un pedido de un kit de recarga, puesto que será necesario
para poner inicialmente el sensor en funcionamiento. Este kit también es necesario para llevar a
cabo los procedimientos de limpieza del sensor y sustitución de la membrana.
Nota: Existen dos versiones diferentes del kit de recarga. Una versión para sensores GA2X00/A110X y otra
versión para sensores C1100. Consulte la documentación suministrada con el kit para obtener instrucciones sobre
cómo utilizar la versión del kit de recarga con su respectivo sensor.
El kit contiene:
• 4 cartuchos de recarga con membrana premontada y electrolito. El tipo de membrana montada en
el cartucho será específico del kit que se haya pedido
• 2 herramientas de limpieza del ánodo
• dos juegos de cinco arandelas de algodón y cinco discos de silicona (solo para 2956A-XXX)
Nota: La caja para sensores GA2X00 tiene una etiqueta azul y la caja para sensores A110X tiene una etiqueta
negra.
88 Español
3 Kit de recarga del sensor
