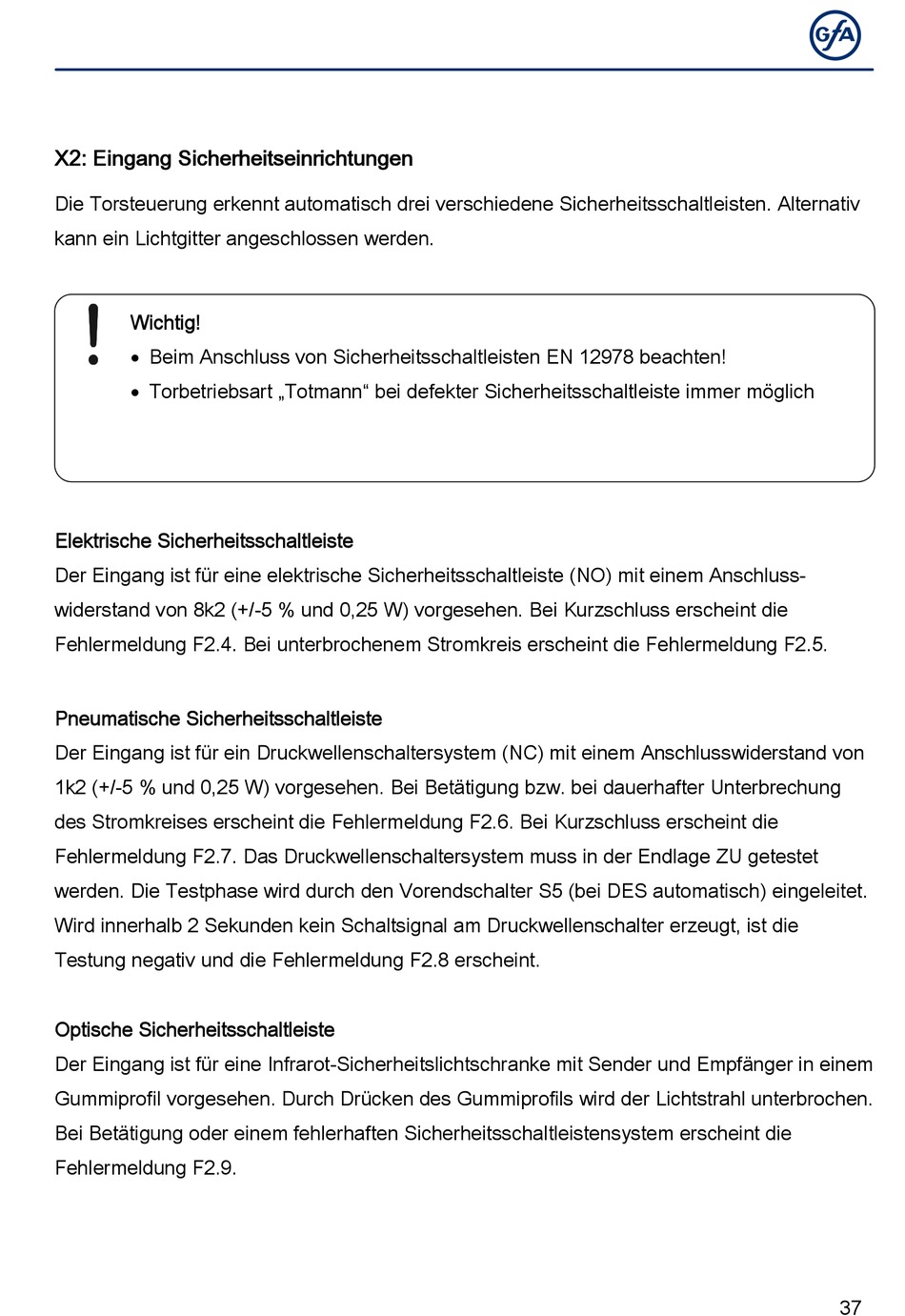

X2: Eingang Sicherheitseinrichtungen

Die Torsteuerung erkennt automatisch drei verschiedene Sicherheitsschaltleisten. Alternativ
kann ein Lichtgitter angeschlossen werden.
Wichtig!
 Beim Anschluss von Sicherheitsschaltleisten EN 12978 beachten!
 Torbetriebsart „Totmann" bei defekter Sicherheitsschaltleiste immer möglich
Elektrische Sicherheitsschaltleiste
Der Eingang ist für eine elektrische Sicherheitsschaltleiste (NO) mit einem Anschluss-
widerstand von 8k2 (+/-5 % und 0,25 W) vorgesehen. Bei Kurzschluss erscheint die
Fehlermeldung F2.4. Bei unterbrochenem Stromkreis erscheint die Fehlermeldung F2.5.
Pneumatische Sicherheitsschaltleiste
Der Eingang ist für ein Druckwellenschaltersystem (NC) mit einem Anschlusswiderstand von
1k2 (+/-5 % und 0,25 W) vorgesehen. Bei Betätigung bzw. bei dauerhafter Unterbrechung
des Stromkreises erscheint die Fehlermeldung F2.6. Bei Kurzschluss erscheint die
Fehlermeldung F2.7. Das Druckwellenschaltersystem muss in der Endlage ZU getestet
werden. Die Testphase wird durch den Vorendschalter S5 (bei DES automatisch) eingeleitet.
Wird innerhalb 2 Sekunden kein Schaltsignal am Druckwellenschalter erzeugt, ist die
Testung negativ und die Fehlermeldung F2.8 erscheint.
Optische Sicherheitsschaltleiste
Der Eingang ist für eine Infrarot-Sicherheitslichtschranke mit Sender und Empfänger in einem
Gummiprofil vorgesehen. Durch Drücken des Gummiprofils wird der Lichtstrahl unterbrochen.
Bei Betätigung oder einem fehlerhaften Sicherheitsschaltleistensystem erscheint die
Fehlermeldung F2.9.
37
