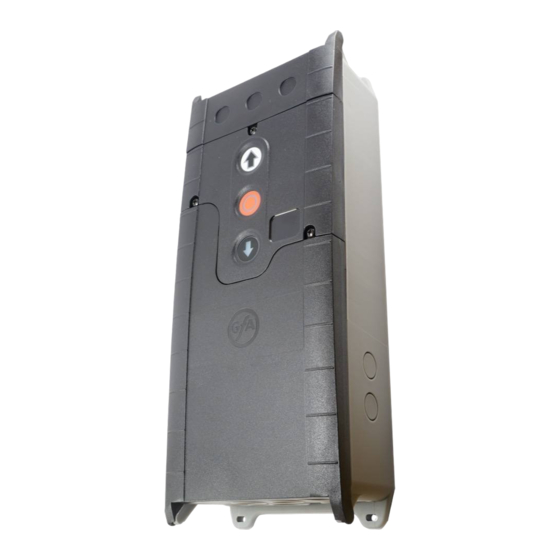

GFA TS 971 Montageanleitung

Automatik-steuerung mit funk
Vorschau ausblenden Andere Handbücher für TS 971:
Inhaltsverzeichnis

Werbung

Quicklinks

Montageanleitung
Torsteuerung
TS 971
Automatik-Steuerung mit Funk
Ausführung: 51171518
– de –
0 0 0 0 0 0 0 0 0 0 0 5 1 1 7 1 5 1 8 XXXXX
Stand: j / 12.2019

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GFA TS 971

Inhaltszusammenfassung für GFA TS 971

  • Seite 1 Montageanleitung Torsteuerung TS 971 Automatik-Steuerung mit Funk Ausführung: 51171518 – de – 0 0 0 0 0 0 0 0 0 0 0 5 1 1 7 1 5 1 8 XXXXX Stand: j / 12.2019...
  • Seite 2 Für Einstellungs- und Wartungsarbeiten an der Toranlage ist der GfA-Stick verfügbar. Zusammen mit der „GfA+ App“ ermöglicht das Tool ein Auslesen und Anzeigen wichtiger Daten aus den Torsteuerungen TS 959, TS 970 und TS 971 per Smartphone oder Tablet-PC. Zu den Daten zählen beispielsweise: Seriennummer, Softwareversion, Zykluszählerstand ...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeine Sicherheitshinweise ..................6     Technische Daten ......................7     Mechanische Montage ....................8     Elektrische Montage ....................... 9     Anschlussübersicht Verbindungsleitung ................10   Endschalterbelegung schraubbare Ausführung bis Baujahr 1997 ........11   Endschalterbelegung einzelne Endschalter ..............11  ...
  • Seite 4 Torfunktionen ........................24   Sicherheitsfunktionen ...................... 29   Direktumrichter (DU) / Frequenzumrichter (FU) Einstellungen ........30   Erweiterte Torfunktionen ....................31   Wartungszykluszähler ..................... 32   Auslesen des Infospeichers .................... 33   Löschen aller Einstellungen .................... 33   Auslesen der Information des WSD-Tormoduls .............. 34  ...
  • Seite 5 Anzeige für aktive Funksicherheitseinrichtung WSD-Tormodul ........54   Funktion: Standby ......................54   Beleuchtung der Gehäusetastatur der Torsteuerung ............54   Statusanzeige ....................... 55     Fehler ..........................55   Befehle ..........................60   Zustandsmeldungen ......................60   Zeichen Erklärung ......................62  ...

  • Seite 6: Allgemeine Sicherheitshinweise

    1 Allgemeine Sicherheitshinweise Bestimmungsgemäße Verwendung Die Torsteuerung ist für ein kraftbetätigtes Tor mit Antrieb (NES/DES Endschaltersystem GfA) bestimmt. Die Betriebssicherheit ist nur bei bestimmungsgemäßer Anwendung gewährleistet. Der Antrieb ist vor Regen, Feuchtigkeit und aggressiven Umgebungsbedingungen zu schützen. Keine Haftung bei Schäden durch andere Anwendungen und Nichtbeachtung der Anleitung.

  • Seite 7: Technische Daten

    +0 °C …… +50 °C Luftfeuchtigkeit, nicht kondensierend bis 93 % Schutzart Gehäuse mit CEE-Stecker IP 54 / IP 65 Schutzart Gehäuse IP 65 NES (Nockenendschalter) Kompatible GfA - Endschalter DES (Digitaler Endschalter) 2,4 GHz Integrierte Funkempfänger Funk 434 MHz...

  • Seite 8: Mechanische Montage

    3 Mechanische Montage Montage Steuerung !  Nur in Innenräumen verwenden  Befestigung nur auf schwingungsfreien und ebenen Untergrund  Nur senkrechte Einbaulage  Das Tor muss vom Montageort einsehbar sein Voraussetzungen Die zulässigen Belastungen von Wänden, Befestigungen, Verbindungs- und Übertragungselementen dürfen nicht überschritten werden.

  • Seite 9: Elektrische Montage

    4 Elektrische Montage Warnung - Lebensgefahr durch elektrischen Strom !  Leitungen spannungsfrei schalten und auf Spannungsfreiheit prüfen  Gültige Vorschriften und Normen beachten  Elektrischen Anschluss fachgerecht durchführen  Geeignetes Werkzeug verwenden Bauseitige Vorsicherung und Netztrenneinrichtung!  Bei Frequenzumrichter-Antrieben nur allstromsensitive Fehlerstromschutzschalter Typ B verwenden ...

  • Seite 10: Anschlussübersicht Verbindungsleitung

    Anschlussübersicht Verbindungsleitung Ⓐ Ⓑ Ⓒ Ⓓ DES → X12 DES MOT → Ader Beschreibung: Ader Beschreibung: ① 5/ws ① Sicherheitskette +24 V ① Phase W ② 6/br ② Kanal B (RS485) ② Phase V ③ 7/gn ③ Ground ③ Phase U ④...

  • Seite 11: Endschalterbelegung Schraubbare Ausführung Bis Baujahr 1997

    Endschalterbelegung schraubbare Ausführung bis Baujahr 1997 4 (N) Thermokontakt X12 Endschalterplatine Gleichrichter Not-AUF Endschalter Motor Not-ZU Endschalter Nothandbetätigung AUF Endschalter Verbindungsleitung ZU Endschalter Federkraftbremse Zusatz Endschalter Zusatz Endschalter Endschalterbelegung einzelne Endschalter Klemmenkasten AUF Endschalter Thermokontakt ZU Endschalter Motor Zusatz Endschalter Nothandbetätigung Zusatz Endschalter Verbindungsleitung...

  • Seite 12: Durchführung Der Elektrischen Montage

    Durchführung der elektrischen Montage ▶ Abdeckungen demontieren. ▶ Kabeldurchführung ① oder ② öffnen. ▶ Verbindungsleitung in geöffnete Kabeldurchführung ① (von unten) oder ② (von oben) stecken und verbinden. ▶ Kabelverschraubung anziehen. Beschädigung von Bauteilen vermeiden!  Kabeldurchführung mit geeignetem Werkzeug öffnen...

  • Seite 13: Netzanschluss

    Netzanschluss 3~, N, PE 3~, PE 1~, N, PE, Sym. 1~, N, PE, Asym. 220 – 400 V 220 – 400 V 220 – 230 V 220 – 230 V 50 - 60 Hz 50 - 60 Hz 50 - 60 Hz 50 - 60 Hz L1 L2 L3 N PE L1 L2 L3...

  • Seite 14: Übersicht Steuerung

    Übersicht Steuerung DES/ F1 = 1,6A t Spannungsversorgung 24 V externe Geräte DES/ Steckplatz Endschalter DES oder NES Netzversorgung Feinsicherung 1,6 A träge Torsicherheitsschalter und Sicherheitseinrichtungen Steckplatz Motor Drehwahlschalter NOT-HALT Befehlsgerät AUF-Taster Automatische Zeitschließung Ein/Aus STOPP-Taster Befehlsgerät Dreifachtaster extern ZU-Taster Einweg-/ Reflexions-Lichtschranke Antenne intern 434 MHz Zugtaster, externer Funkempfänger...

  • Seite 15: Inbetriebnahme Der Steuerung

    5 Inbetriebnahme der Steuerung ▶ Netzleitung einstecken / einschalten DES: Schnelleinstellung der Endlagen Beachten Sie bei Verwendung eines Lichtgitters mit OSE-Signalausgang (Anschluss an Klemme X2) zunächst den Programmierpunkt 0.3. 1. Abtriebsdrehrichtung prüfen 2. Position Endlage AUF anfahren 3. Position Endlage AUF speichern 4.

  • Seite 16: Nes: Schnelleinstellung Der Endlagen

    Montageanleitung des Antriebs beachten!  Nockenendschalter einstellen, siehe Montageanleitung Antrieb NES: Schnelleinstellung der Endlagen Beachten Sie bei Verwendung eines Lichtgitters mit OSE- Signalausgang (Anschluss an Klemme X2) zunächst den Programmierpunkt 0.3. 1. Abtriebsdrehrichtung prüfen 2. Position Endlage AUF anfahren und Endschalter S3 AUF einstellen 3.

  • Seite 17: Erweiterte Elektrische Installation

    6 Erweiterte elektrische Installation Anschluss der Torsicherheitsschalter X2 Anschluss der Torsicherheitsschalter X2 Schlupftürschalter / Schlaffseilschalter geeignet für Performance-Level c (PLc) Anschlussdose Spannungsversorgung Eingang Torsicherheitsschalter S30a Schlaffseilschalter (Öffnerkontakt) S30b S30a Elektronischer Schlupftürschalter (Entrysense) S30b Crashschalter als Öffnerkontakt Anschlussdose Spannungsversorgung Eingang Torsicherheitsschalter Crashschalter (Öffnerkontakt) Crashschalter als Schließerkontakt Anschlussdose...

  • Seite 18: Anschluss Der Sicherheitseinrichtungen X2

    Anschluss der Sicherheitseinrichtungen X2 Anschluss der Sicherheitseinrichtungen X2 Elektrische Sicherheitsschaltleiste Anschlussdose Spannungsversorgung Eingang Torsicherheitsschalter Eingang elektrische Sicherheitsschaltleiste Elektrische Sicherheitsschaltleiste Abschlusswiderstand 8k2 Steckplatz Torsteuerung Pneumatische Sicherheitsschaltleiste Anschlussdose Spannungsversorgung Eingang Torsicherheitsschalter Eingang pneumatische Sicherheitsschaltleiste Druckwellenschalter Abschlusswiderstand 1k2 Steckplatz Torsteuerung Optische Sicherheitsschaltleiste Anschlussdose Spannungsversorgung Eingang Torsicherheitsschalter SK/b...

  • Seite 19: Externe Versorgung X1

    Externe Versorgung X1 NOT-HALT X3 Externe Versorgung NOT-HALT Zeitschließung Ein/Aus Zeitschließung Ein/Aus X4 F1 = 1,6A t A1 Externes Gerät A2 Befehlsgerät A3 Befehlsgerät Feinsicherung 1,6A NOT-HALT Schlüsselschalter Externes Befehlsgerät X5 Externes Befehlsgerät X5 Dreifachtaster A4 Schlüsseltaster A6 Dreifachtaster Lichtschranke X6 Lichtschranke X6 1 2 3 4 5 1 2 3 4 5...

  • Seite 20: Lichtgitter X6

    Lichtgitter X6 Lichtgitter X6 (nur mit Relais- oder Halbleiter-Ausgang) 24V* 24V* 1 2 3 4 5 24V* 24V* X20 Funktionsrelais Lichtgitter Lichtgitter X21 Funktionsrelais A25 Sender A27 Sender Test-Lichtgitter A26 Empfänger A28 Empfänger Funkempfänger X7 Zugtaster X7 Teilöffnung X8 Funkempfänger X7 Zugtaster X7 Teilöffnung X8 1 2 3 4...

  • Seite 21: Programmierung Der Steuerung

    7 Programmierung der Steuerung 1. Programmierung starten Hinweis!  Vollständige Programmierung erst nach Einstellung der Endlagen möglich! 2. Programmierpunkt auswählen und bestätigen 3.a) Funktionen einstellen und speichern 3.b) Positionen einstellen und speichern (DES) 4. Programmierung verlassen...

  • Seite 22: Tabelle Programmierpunkte

    8 Tabelle Programmierpunkte Torbetriebsarten Torbetriebsarten Torbetriebsart Totmann AUF Totmann ZU Selbsthaltung AUF Totmann ZU Selbsthaltung AUF Selbsthaltung ZU Selbsthaltung AUF / ZU Selbsthaltung, Freigabe Totmann ZU über externes Befehlsgerät X5 Totmann AUF Totmann ZU mit aktiver Sicherheitsschaltleiste / Lichtschranke Abtriebsdrehrichtung Abtriebsdrehrichtung beibehalten Abtriebsdrehrichtung wechseln Sonderfunktion (DES)

  • Seite 23: Torpositionen

    Torpositionen Torpositionen Grobkorrektur Endlage AUF (DES) Gewünschte Torposition anfahren und speichern Grobkorrektur Endlage ZU (DES) Gewünschte Torposition anfahren und speichern Feinkorrektur Endlage AUF (DES) ohne Torbewegung, [ + ] in AUF korrigieren [ – ] in ZU korrigieren Feinkorrektur Endlage ZU (DES) ohne Torbewegung, [ + ] in AUF korrigieren...

  • Seite 24: Torfunktionen

    Torfunktionen Torfunktionen Sicherheitseinrichtung Spiralkabel Funkkanal von .2 bis 4.0 auswählen Funksicherheitseinrichtung WSD-Tormodul Wireless Safety Device - Drahtlose Sicherheitseinrichtung für die Schaltleiste (ersetzt Spiralkabel).  Bis 39 Tore: Keine Funkkanäle doppelt vergeben.  Bei mehr als 39 Toren: Auf maximalen Abstand der Torsteuerungen mit gleichen Kanälen achten.
  • Seite 25 Torfunktionen Sicherheitsschaltleistenfunktion im Vorendschalterbereich Sicherheitsschaltleiste aktiv Sicherheitsschaltleiste inaktiv Bodenanpassung (DES) (Sicherheitsschaltleiste bei Kontakt mit Boden betätigen) Wiederauffahrt im Nachlaufbereich (DES) Nachlaufwegkorrektur (DES) (nicht mit Bodenanpassung verwenden)

  • Seite 26: Zeitschließung

    Torfunktionen Zeitschließung 1 bis 99 Sekunden 100 bis 199 Sekunden 200 bis 240 Sekunden Reaktion der Zeitschließung auf Lichtschranke / Lichtgitter Stoppen der Zeitschließung und ZU-Befehl Fahrzeugerkennung Stoppen der Zeitschließung und ZU-Befehl, wenn Lichtschranke / Lichtgitter > 1,5 Sekunden betätigt Wiederauffahrt bei Hindernis (bei Lichtgitter ohne Funktion) Von 1 bis 10 einstellbar...
  • Seite 27 Torfunktionen Relaisfunktion an X20 Relaisfunktion an X21 Impulskontakt für 1 Sekunde Dauerkontakt Rotampel, Dauerlicht bei Torbewegung Endlage AUF 3 Sekunden blinkend Endlage ZU 3 Sekunden blinkend Rotampel, Dauerlicht bei Torbewegung Endlage AUF 3 Sekunden blinkend Endlage ZU Rotampel, Dauerlicht bei Torbewegung Endlage AUF 3 Sekunden Dauerlicht Endlage ZU...
  • Seite 28 Torfunktionen Teilöffnungsfunktion Alle Befehlseingänge Eingang X7.2 und interner Funkempfänger Eingang X5.3 und AUF-Taster der Steuerung...

  • Seite 29: Sicherheitsfunktionen

    Sicherheitsfunktionen Sicherheitsfunktionen Kraftüberwachung (DES) 0 = Aus von 2 % bis 10 % Überlast einstellbar Unterbrechung der Lichtschrankenfunktion (DES) (2x gleiche Referenzposition einlernen) Laufzeitüberwachung (NES) 0 = Aus 1 bis 90 Sekunden Torsicherheitsschalter (Eingang X2.2 / WSD-Tormodul nur bei „.1“, „.2“ und „.4“) Schlaffseilschalter / Schlupftürschalter Crashschalter als Öffnerkontakt Nach Betätigung: Torbetriebsart „Totmann“...

  • Seite 30: Direktumrichter (Du) / Frequenzumrichter (Fu) Einstellungen

    Direktumrichter (DU) / Frequenzumrichter (FU) Einstellungen Direktumrichter (DU) / Frequenzumrichter (FU) Einstellungen Abtriebsdrehzahl AUF Abtriebsdrehzahl in min Abtriebsdrehzahl ZU Bei Auslösung einer Sicherheitseinrichtung fährt das Tor mit reduzierter Geschwindigkeit. Abtriebsdrehzahl in min Erhöhte Abtriebsdrehzahl ZU bis Öffnungshöhe 2,5 m Bei Auslösung einer Sicherheitseinrichtung fährt das Tor mit reduzierter Geschwindigkeit.

  • Seite 31: Erweiterte Torfunktionen

    Erweiterte Torfunktionen Erweiterte Torfunktionen Auswahl des Funk-Herstellersystems (434 MHz) Interner Funkempfänger deaktiviert (Fixcode) GfA, Tedsen Teleco „COD1“ GfA UK, JCM, Dickert, (Rollcode verschiedene Anbieter) (Fixcode) RDA Funksteuerung Einlernen eines Funkhandsenders Löschen eines eingelernten Funkhandsenders Löschen aller eingelernten Funkhandsender...

  • Seite 32: Wartungszykluszähler

    Wartungszykluszähler Wartungszykluszähler Wartungszyklus Vorwahl 01-99 entspricht 1.000 bis 99.000 Zyklen Zyklen werden heruntergezählt Reaktion bei Erreichen auf “0“ Zustandsmeldung „CS“ erscheint im Wechsel mit eingestelltem Wert von Programmierpunkt 8.5. Umschaltung auf Torbetriebsart „Totmann“. Zustandsmeldung „CS“ erscheint im Wechsel mit eingestelltem Wert von Programmierpunkt 8.5. Umschaltung auf Torbetriebsart „Totmann“.

  • Seite 33: Auslesen Des Infospeichers

    Anzahl der Betätigungen von Schlaffseil-, Schlupftür-/ Crashschalter Software-Version Die Software-Version der Steuerung wird angezeigt. Bei Direktumrichter- oder Frequenzumrichter-Antrieben erscheint zusätzlich die Software-Version des Motors. Löschen aller Einstellungen Löschen / Auslesen Löschen aller Einstellungen GfA-Stick aktivieren Alle Einstellungen werden auf Werkseinstellung gesetzt! Außer Zykluszähler...

  • Seite 34: Auslesen Der Information Des Wsd-Tormoduls

    Auslesen der Information des WSD-Tormoduls Auslesen der Information des WSD-Tormoduls WSD-Tormodul Informationen (Nur bei eingelerntem WSD-Tormodul aktiv, Die Anzeige fehlender Information erfolgt durch „-.-.“) Informationen im Wechsel 1. Versionsstand des Masterfunkmoduls 2. Art der Sicherheitsschaltleiste: „0.0.“ = keine „0.1.“ = 1k2 „0.2.“...

  • Seite 35: Sicherheitseinrichtungen

    9 Sicherheitseinrichtungen X2: Eingang Torsicherheitsschalter Der Torsicherheitsschalter ist auf dem Tor montiert und wird über das Spiralkabel an die Torsteuerung angeschlossen. Programmierpunkt 3.4: Funktion Reaktion bei Betätigung „.1“ Schlaffseilschalter/  Schaltkontakt unterbrochen: Tor stoppt Schlupftürschalter  Schaltkontakt geschlossen: Tor ist betriebsbereit ...
  • Seite 36 Torsicherheitssschalter Die Torsicherheitsschalter (Schlaffseilschalter / Schlupftürschalter) sind an einem Sicherheitskreis mit Performance-Level c (Plc) gemäß ISO 13849-1 angeschlossen (X2.1/X2.2). Entsprechend dürfen nur Schalter mit dem gleichen Performance-Level c (Plc) angeschlossen werden. Der Sicherheitskreis benötigt für die Leitungsquerschluss- Überwachung einen Gesamtabschlusswiderstand von 5k0. Bei betätigtem Torsicherheitsschalter kann das Tor nicht gefahren werden.

  • Seite 37: X2: Eingang Sicherheitseinrichtungen

    X2: Eingang Sicherheitseinrichtungen Die Torsteuerung erkennt automatisch drei verschiedene Sicherheitsschaltleisten. Alternativ kann ein Lichtgitter angeschlossen werden. Wichtig!  Beim Anschluss von Sicherheitsschaltleisten EN 12978 beachten!  Torbetriebsart „Totmann“ bei defekter Sicherheitsschaltleiste immer möglich Elektrische Sicherheitsschaltleiste Der Eingang ist für eine elektrische Sicherheitsschaltleiste (NO) mit einem Anschluss- widerstand von 8k2 (+/-5 % und 0,25 W) vorgesehen.

  • Seite 38: Montage Des Spiralkabels

    Lichtgitter Das Lichtgitter erkennt Personen und Hindernisse berührungslos. Wird ein Lichtstrahl des Lichtgitters unterbrochen, fährt das Tor in Endlage AUF. Bei Lichtstrahlunterbrechung erscheint die Fehlermeldung F4.6. Bei Verwendung eines Lichtgitters muss der Programmierpunkt 0.3 auf Funktion „.2“ oder „.3“ eingestellt werden. Montage des Spiralkabels Einführung des Spiralkabels auf der rechten oder der linken Gehäuseseite der Torsteuerung.
  • Seite 39 Hinweis Bodenanpassung!  Automatisches Ausgleichen von Seillängungen oder Bodenänderungen von ca. 2-5 cm  Nur mit Endschalter DES  Nicht mit Nachlaufwegkorrektur verwenden  Nicht mit Druckwellenschalter oder Lichtgitter verwenden Hinweis Wiederauffahrt im Nachlaufbereich!  Zum Einhalten der Betriebskräfte im Vorendschalterbereich ...
  • Seite 40 Funktion: Wiederauffahrt bei Hindernis Programmierpunkt 2.5 erweitert den Programmierpunkt 2.3. Der Programmierpunkt 2.3 (Zeitschließung) ermöglicht das automatische Schließen des Tores nach Ablauf einer zuvor eingestellten Zeitspanne. Befindet sich beim Schließvorgang ein Hindernis im Torlauf (Sicherheitseinrichtung wird ausgelöst), beendet das Tor den Schließversuch und fährt daraufhin zurück in seine Ausgangsposition.

  • Seite 41: Not-Betrieb

    NOT-Betrieb Warnung ! ▶ Für den NOT-Betrieb muss das Tor überprüft werden und im einwandfreiem Zustand sein  Torbetriebsart „Totmann“: Die vollständige Sicht auf das Tor vom Bedienort ist zu gewährleisten Der NOT-Betrieb ermöglicht eine Überbrückung von Fehlern in der Übertragung der Sicherheitseinrichtung, um das Tor in eine erforderliche Position bewegen zu können.

  • Seite 42: Funktionsbeschreibung

    10 Funktionsbeschreibung X: Spannungsversorgung 24 V DC Anschluss externer Geräte wie Lichtschranke, Funkempfänger, Relais usw. über die Klemmen 24 V und GND. Vorsicht - Beschädigung von Bauteilen!  Gesamte Stromaufnahme externer Geräte maximal 350 mA X1: Netzanschluss der Steuerung und Versorgung externer Geräte Netzanschluss der Steuerung Anschluss über die Klemmen X1/1.1 bis X1/1.4 und PE.

  • Seite 43: X4: Eingang Automatische Zeitschließung Aus/Ein

    X4: Eingang automatische Zeitschließung Aus/Ein Anschluss eines Schalters über die Klemmen X4/1 und X4/2 zum Aus- und Einschalten der automatischen Zeitschließung. X5: Eingang Befehlsgerät Warnung ! ▶ Torbetriebsart „Totmann“: Die vollständige Sicht auf das Tor vom Bedienort ist zu gewährleisten Die Torbetriebsart „.3“...

  • Seite 44: X6: Eingang „Einweg-/Reflexions-Lichtschranke" Bzw. Lichtgitter

    X6: Eingang „Einweg-/Reflexions-Lichtschranke“ bzw. Lichtgitter Lichtschranke Eine Lichtschranke dient dem Objektschutz. Sie ist nur in der Torbetriebsart „.3“ und „.4“, in der Endlage AUF oder während der ZU-Fahrt aktiv. Bei Lichtstrahlunterbrechung erscheint die Fehlermeldung F2.1. Lichtgitter Das Lichtgitter muss selbsttestend sein und mindestens der Sicherheitskategorie 2 bzw. (Plc) performance-level c entsprechen.
  • Seite 45 Reaktion bei Lichtstrahlunterbrechung Torposition Reaktion bei Lichtstrahlunterbrechung Endlage ZU  Keine Funktion AUF-Fahrt  Keine Funktion Endlage AUF  Keine Funktion ohne Zeitschließung Endlage AUF  Rücksetzen der Zeitschließung mit Zeitschließung Endlage AUF  Tor schließt 3 Sekunden nach dem Ende der mit Zeitschließung Lichtstrahlunterbrechung und Zeitabbruch...
  • Seite 46 Unterbrechung der Lichtschrankenfunktion (nur DES) Programmierpunkt 3.2: Funktion Unterbrechung der Lichtschrankenfunktion „.0“ „.1“ Der Einlernmodus ist erst bei Verlassen der Programmierung aktiv. Warnung!  Im Einlernmodus kein Objektschutz Im Einlernmodus muss das Tor zweimal vollständig geöffnet und geschlossen werden. Der Lichtstrahl muss zweimal an der gleichen Torposition unterbrochen werden.

  • Seite 47: X7: Eingang Zugtaster/Funkempfänger

    X7: Eingang Zugtaster/Funkempfänger Anschluss eines Zugtasters oder externen Funkempfängers über die Klemmen X7/1 und X7/2. Der Schaltkontakt muss potenzialfrei sein (Schließerkontakt). Zugtaster- oder Funksteuerung Programmierpunkt 2.6: Impulstyp Reaktion bei Betätigung  Tor befindet sich in Endlage AUF bzw. Teilöffnung: Das Tor fährt ZU „.1“...

  • Seite 48: Interner Funkempfänger

    Interner Funkempfänger Der integrierte Funkempfänger wird über den Programmierpunkt 7.6 auf ein Funk- Herstellersystem eingestellt. Über den Programmierpunkt 7.7 können Funkhandsender eingelernt oder gelöscht werden. Hinweis!  Kombination von Funk-Herstellersystemen möglich  Nur 434 MHz Funkhandsender verwenden  Maximal 64 Funkkanäle einlernbar Einlernen Funkhandsender Einlernen von Funkhandsendern 1.

  • Seite 49: Löschen Einzelner Funkhandsender

    Löschen einzelner Funkhandsender Löschen einzelner Funkhandsender 1. Löschen aktivieren, 10 Sekunden aktiv 2. Löschen 3. Wechseln zu Torbetrieb Löschen aller Funkhandsender Löschen aller Funkhandsender 1. Löschen aller Kanäle 2. Wechseln zu Torbetrieb...

  • Seite 50: X8: Eingang Teilöffnung Ein/Aus

    X8: Eingang Teilöffnung Ein/Aus Anschluss eines Schalters über die Klemmen X8/1 und X8/2, um die Teilöffnung ein- und auszuschalten. Die Torposition Teilöffnung muss über Programmierpunkt 1.6 programmiert werden. Bei einem AUF-Befehl fährt das Tor in die gespeicherte Torposition. Nach dem Ausschalten der Teilöffnung kann das Tor wieder in die Endlage AUF fahren.

  • Seite 51: X20 / X21: Potenzialfreie Relaiskontakte

    X20 / X21: Potenzialfreie Relaiskontakte Die Relaisfunktionen sind unter Programmierpunkt 2.7 / 2.8 beschrieben. Vorsicht - Beschädigung von Bauteilen!  Maximaler Strom bei 230 V AC 1 A und bei 24 V DC 0,4 A  Wir empfehlen die Verwendung von LED-Lampen ...

  • Seite 52: Laufzeitüberwachung (Nur Nes)

    Nach Verlassen der Programmierung muss das Tor eine vollständige AUF- und ZU-Fahrt in Selbsthaltung durchführen. Die Kraftüberwachung ist ein selbstlernendes System, welches von 5 cm bis ca. 2 m Öffnungsweite wirksam ist. Langsam fortschreitende Veränderungen, z. B. Nachlassen der Federspannung, werden automatisch ausgeglichen. Nach Auslösung der Kraftüberwachung ist nur die Torbetriebsart „Totmann“...

  • Seite 53: Ubs-System

    UBS-System Das UBS-System ist eine einfache steckbare Anschlusstechnik der GfA. Die Befehlsgeräte werden über ein handelsübliches Patch-Kabel mit der Steuerung verbunden und automatisch erkannt. Hinweis!  Die UBS-Geräte haben die gleichen Funktionen wie verdrahtete Befehlsgeräte Anschluss UBS Anschluss UBS Dreifachtaster Reflexions-Lichtschranke Externer Funkempfänger...

  • Seite 54: Wartungszykluszähler

    Wartungszykluszähler Programmierpunkt 8.5: Ein Wartungszyklus kann zwischen 0 und 99.000 Zyklen eingestellt werden, wobei die Einstellung in Tausenderschritten erfolgt. Der Wartungszykluszähler reduziert sich bei jedem Erreichen der Endlage AUF um eins. Hat der Wartungszyklus den Wert Null erreicht, wird die Einstellung aus Programmierpunkt 8.6 aktiviert.

  • Seite 55: Statusanzeige

    11 Statusanzeige Fehler Fehler Anzeige: „F“ und Ziffer Ziffer Fehlerbeschreibung Fehlerursachen und Fehlerbehebung Klemme X2.1 – X2.2 offen. Torsicherheitsschalter prüfen. Schlaffseilschalter / Schlupftürkontakt geöffnet. Verbindungsleitung auf Unterbrechung prüfen. Das WSD-Tormodul ist nicht eingelernt oder die Prüfen Sie das WSD-Tormodul. Klemmen X1/X2 im WSD-Tormodul sind offen. Nothandbetätigung prüfen.
  • Seite 56 Fehler Anzeige: „F“ und Ziffer Ziffer Fehlerbeschreibung Fehlerursachen und Fehlerbehebung Schlupftür Öffnen und Schließen. Überprüfung der DIP-Schalter in der Anschlussdose für Fehlerhafter Entrysense. Spiralkabel oder WSD. Widerstand und Fehlerhafte Montage des Entrysense. Verdrahtung des Spiralkabels prüfen. Montage der Schlupftür prüfen. Steuerung Aus- und Einschalten.
  • Seite 57 Fehler Anzeige: „F“ und Ziffer Ziffer Fehlerbeschreibung Fehlerursachen und Fehlerbehebung Betätigung der Testung in untere Endlage. 1k2 Testung negativ. Vorendschalter (bei NES „S5“) prüfen. Funksicherheitseinrichtung des WSD-Tormoduls WSD-Tormodul prüfen. oder optische Sicherheitsschaltleiste ist betätigt Funktion der Sicherheitsschaltleiste prüfen. oder defekt. (DES) Tor im spannungslosen Zustand mit der Notendschalter AUF angefahren.
  • Seite 58 Fehler Anzeige: „F“ und Ziffer Ziffer Fehlerbeschreibung Fehlerursachen und Fehlerbehebung Auslösung der Kraftüberwachung. Tormechanik auf Schwergängigkeit prüfen. Crashschalter bzw. Verbindungsleitung prüfen. Crashschalter X2.1 – X2.2 ist betätigt. Zum Rücksetzen des Fehlers: STOPP-Taster 3 Sekunden betätigen. Lichtgitter betätigt an den Lichtgitter prüfen. Klemmen X2.3 - X2.5 / X6.1 –...
  • Seite 59 Fehler Anzeige: „F“ und Ziffer Ziffer Fehlerbeschreibung Fehlerursachen und Fehlerbehebung Drehrichtung über Programmierpunkt „0.2“ Fehler in der Drehrichtung. ändern. Unzulässige Torbewegung aus ruhendem Fehlerquittierung durch Fahrbefehl durchführen. Zustand. Bremse und Antrieb prüfen. Antrieb folgt nicht der vorgegebenen Fehlerquittierung durch Fahrbefehl durchführen. Fahrtrichtung.

  • Seite 60: Befehle

    Befehle Befehle Anzeige: „E“ und Ziffer Ziffer Befehlsbeschreibung Es liegt ein AUF-Befehl an. Steuerungseingänge X5.3, X7.2, Funksystem intern, UBS-Befehlsgerät bzw. UBS-Funkempfänger Es liegt ein STOPP-Befehl an. Steuerungseingänge X5.2, X7.2, Funksystem intern, UBS-Befehlsgerät bzw. UBS-Funkempfänger oder gleichzeitiger AUF- und ZU-Befehl Es liegt ein ZU-Befehl an. Steuerungseingänge X5.4, X7.2, Funksystem intern, UBS-Befehlsgerät bzw.
  • Seite 61 Zustandsmeldungen Status- Beschreibung anzeige Not-Betrieb aktiv oder Programmierung gesperrt. blinkend Endlage AUF einlernen. blinkend Endlage ZU einlernen. blinkend AUF-Fahrt aktiv. blinkend ZU-Fahrt aktiv. blinkend Stillstand zwischen den eingestellten Endlagen. Stillstand in der Endlage AUF. Stillstand in Lage Teilöffnung. Stillstand in der Endlage ZU. Einlernen oder löschen des WSD-Tormoduls bzw.

  • Seite 62: Zeichen Erklärung

    12 Zeichen Erklärung Zeichen Erklärung Aufforderung: Montageanleitung beachten Aufforderung: Kontrollieren Aufforderung: Notieren Aufforderung: Einstellung des Programmierpunktes unterhalb notieren Werkvoreinstellung des Programmierpunktes Werkvoreinstellung des Programmierpunktes, Wert rechts stehend Werkvoreinstellung der Minimalgrenze, abhängig von Antrieb Werkvoreinstellung der Maximalgrenze, abhängig von Antrieb Einstellungsbereich Aufforderung: Programmierpunkt oder Wert anwählen, Drehwahlschalter S links oder rechts drehen Aufforderung: Programmierpunkt einsehen,...
  • Seite 63 Zeichen Erklärung Aufforderung: Einstellung über Gehäusetastatur AUF/ZU, AUF-Taster: Wert aufwärts; ZU-Taster: Wert abwärts Aufforderung: Einmal STOPP-Taster über Gehäusetastatur betätigen Aufforderung: Speichern, einmal STOPP-Taster über Gehäusetastatur betätigen Aufforderung: Speichern, drei Sekunden STOPP-Taster über Gehäusetastatur betätigen Aufforderung: Reset der Steuerung, drei Sekunden STOPP-Taster über Gehäusetastatur betätigen Aufforderung: Torposition anfahren Aufforderung: Torposition für Endlage AUF anfahren Aufforderung: Vorendschalter anfahren...

  • Seite 64: Einbauerklärung / Konformitätserklärung

    Sinne der RoHS Richtlinie 2011/65/EU im Sinne der RED Richtlinie 2014/53/EU Wir, die Folgende Anforderungen aus Anhang I der GfA ELEKTROMATEN GmbH & Co. KG Maschinenrichtlinie 2006/42/EG werden erfüllt: erklären in alleiniger Verantwortung, dass das 1.1.2, 1.1.3, 1.1.5, 1.2.1, 1.2.2, 1.2.3, 1.2.4.2, nachfolgend genannte Produkt den oben 1.2.5, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.9,...
