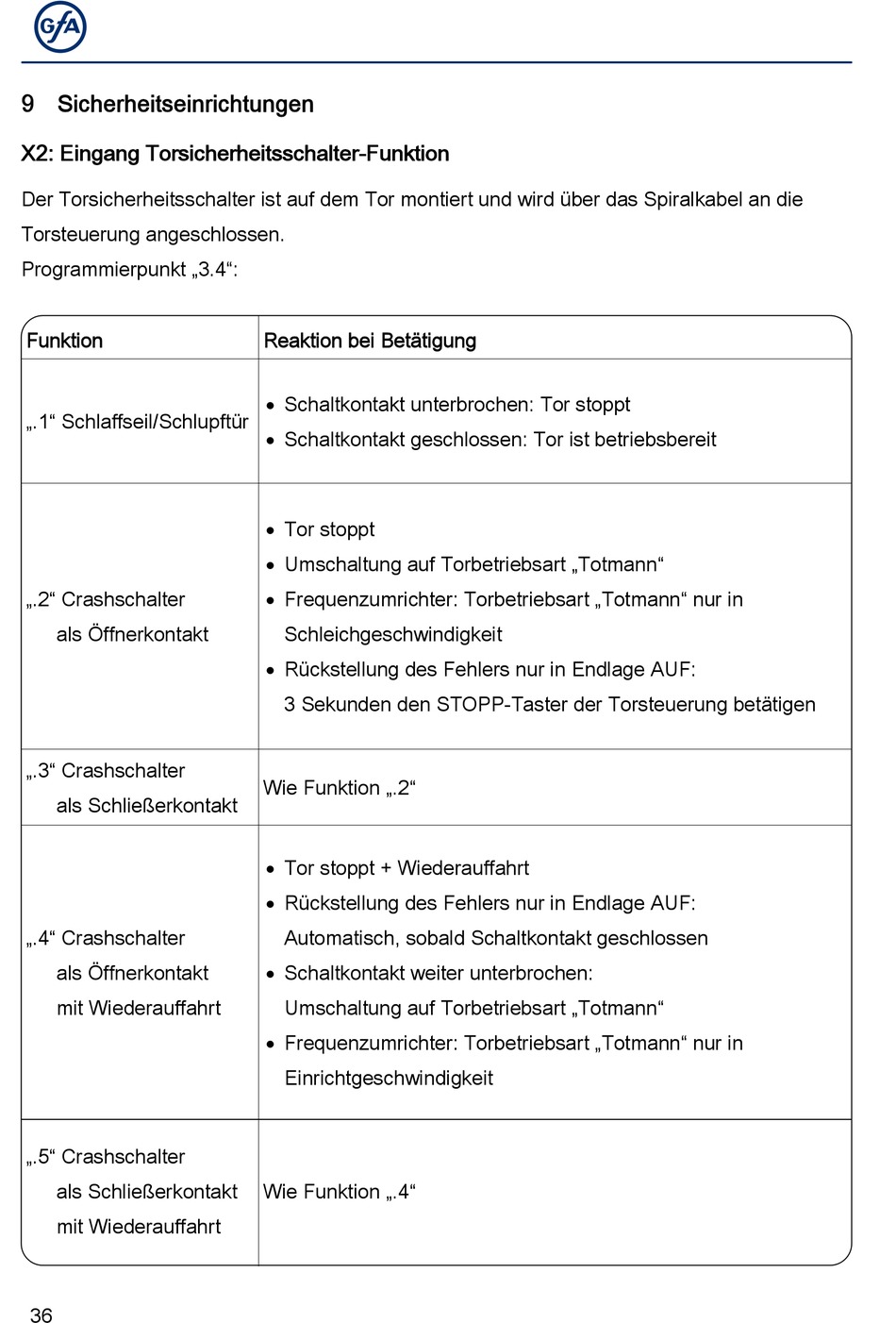

9 Sicherheitseinrichtungen

X2: Eingang Torsicherheitsschalter-Funktion

Der Torsicherheitsschalter ist auf dem Tor montiert und wird über das Spiralkabel an die
Torsteuerung angeschlossen.
Programmierpunkt „3.4":
Funktion
„.1" Schlaffseil/Schlupftür
„.2" Crashschalter
als Öffnerkontakt
„.3" Crashschalter
als Schließerkontakt
„.4" Crashschalter
als Öffnerkontakt
mit Wiederauffahrt
„.5" Crashschalter
als Schließerkontakt
mit Wiederauffahrt
36
Reaktion bei Betätigung
 Schaltkontakt unterbrochen: Tor stoppt
 Schaltkontakt geschlossen: Tor ist betriebsbereit
 Tor stoppt
 Umschaltung auf Torbetriebsart „Totmann"
 Frequenzumrichter: Torbetriebsart „Totmann" nur in
Schleichgeschwindigkeit
 Rückstellung des Fehlers nur in Endlage AUF:
3 Sekunden den STOPP-Taster der Torsteuerung betätigen
Wie Funktion „.2"
 Tor stoppt + Wiederauffahrt
 Rückstellung des Fehlers nur in Endlage AUF:
Automatisch, sobald Schaltkontakt geschlossen
 Schaltkontakt weiter unterbrochen:
Umschaltung auf Torbetriebsart „Totmann"
 Frequenzumrichter: Torbetriebsart „Totmann" nur in
Einrichtgeschwindigkeit
Wie Funktion „.4"
