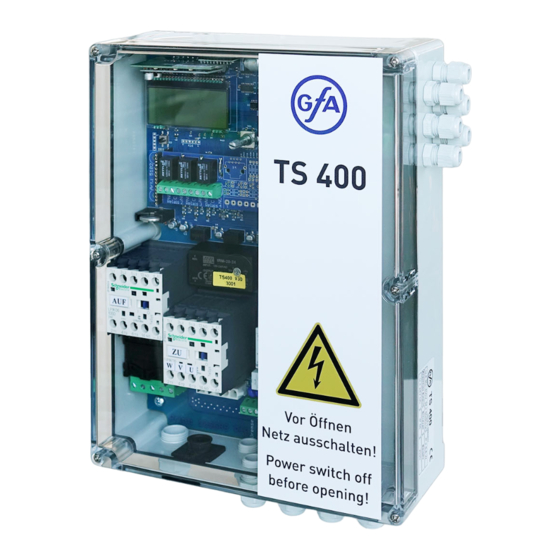

- Seite 1 Montageanleitung Torsteuerung TS 400 mit integriertem Wendeschütz ® für Schiebetor-ELEKTROMATEN Ausführung: 51171476 -de- Stand: g / 11.2017 0 0 0 0 0 0 0 0 0 0 0 5 1 1 7 1 4 7 6 XXXXX...
- Seite 2 GfA ELEKTROMATEN GmbH & Co. KG Wiesenstraße 81 40549 Düsseldorf www.gfa-elektromaten.de info@gfa-elektromaten.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis ..........................3 Grundlegende Hinweise ........................4 Installationsempfehlung ........................6 Installationsplan ..........................7 Grundlegende Informationen zur Steuerung ..................8 Aufbau der Steuerung ........................9 Benennung der Komponenten ....................... 10 Funktionen ............................ 11 Beschreibung Anschlussklemmen .................... 12-13 Anschlussklemmenplan X1-X3 DES - steckbar ................14 Anschlussklemmenplan X1-X3 NES - steckbar ................ -
Seite 4: Grundlegende Hinweise
Originalersatzteile und vom Hersteller autorisiertes Zubehör dienen der Sicherheit. Bei Verwendung anderer Teile erlischt die Haftung. Die Betriebssicherheit der gelieferten Steuerung TS 400 ist nur bei bestimmungsgemäßer Verwendung gewährleistet. Die in den technischen Daten angegebenen Grenzwerte dürfen auf keinen Fall überschritten werden(siehe entsprechende Abschnitte der Betriebsanleitung) Sicherheitsrelevante Vorschriften Bei der Installation, Inbetriebnahme, Wartung und Prüfung der Steuerung müssen die für... - Seite 5 Grundlegende Hinweise Erläuterung zu den Gefahrenhinweisen In dieser Betriebsanleitung befinden sich Hinweise, die wichtig für den sachgerechten und ® sicheren Umgang mit den Steuerungen und den ELEKTROMATEN sind. Die einzelnen Hinweise haben folgende Bedeutung: Gefahr Bedeutet, dass eine Gefahr für das Leben und die Gesundheit des Anwenders besteht, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
-
Seite 6: Installationsempfehlung
Toranlage: Montage des Gehäuses Der Untergrund auf dem die TS 400 befestigt werden soll muss eben, schwingungs- und vibrationsfrei sein. Die Einbaulage muss immer senkrecht erfolgen. Es ist darauf zu achten, dass der Torbereich vom Montageort einsehbar ist. -
Seite 7: Installationsplan
Installationsplan Installationsplan... -
Seite 8: Grundlegende Informationen Zur Steuerung
Steckmodulen nachgerüstet werden kann. Sie wird in einem Kunststoffgehäuse mit transparentem Deckel verbaut. Die TS 400 ist zur Ansteuerung von Drehstrommotoren 3x400V/N/PE, 3x230V/PE oder Wechselstrommotoren 1x230V/N/PE mit symmetrischer Wicklung geeignet. Durch eine Phasenkontrolle von U/V/W während der Fahrt und bei Stillstand wird das korrekte Schalten der Schütze überwacht. -
Seite 9: Aufbau Der Steuerung
Aufbau der Steuerung Aufbau der Steuerung... -
Seite 10: Benennung Der Komponenten
Benennung der Komponenten Benennung der Komponenten Netzanschluss Motorstecker Schütz AUF Schütz ZU: Bei Verwendung von Antrieben mit separatem Motoranschluss muss der Motor direkt auf das ZU-Schütz K2 verdrahtet werden (T1) (T2) (T3) Magnetbremse Ampeln, Rundumlicht, 230V Versorgung für Extern und PE-Klemmen Endschalter / Sicherheitskreis im Antrieb Bei Verwendung von externen Endschaltern müssen diese auf die Schraubklemme X3 verdrahtet werden... -
Seite 11: Funktionen
Funktionen Funktionen Man unterscheidet zwischen 2 Betriebsarten der Schiebetoranlage: a) Totmannbetrieb – Dauerdruck auf die AUF / ZU Taster während der Torbewegung b) Automatikbetrieb – Nach kurzem Impuls AUF / ZU, fährt das Tor selbsttätig weiter Im Automatikbetrieb muss das Tor mit normgerechten Sicherheitseinrichtungen ausgestattet sein. -
Seite 12: Beschreibung Anschlussklemmen
Beschreibung Anschlussklemmen Beschreibung Anschlussklemmen X1 1 – 5 Netzanschluss Motorstecker, zur Verwendung bei mitgeliefertem Anschlusskabel Bei Verwendung eines Antriebes mit separatem Motoranschluss muss der Motor direkt auf das ZU-Schütz verdrahtet werden: 2 = W, 4 = V, 6 = U Magnetbremse 230V AC für Magnetbremse mit Gleichrichter, außerhalb der Torfahrt dauerhaft eingeschaltet... - Seite 13 Beschreibung Anschlussklemmen 1 – 5 Lichtschranken Reflex oder Einweg Sender/Empfänger Verdrahtungsmöglichkeit von 2 Einweg- oder Reflexionslichtschranken zur 6 – 10 Absicherung der ZU-Bewegung (Objektschutz). Wird eine Lichtschranke in ZU-Bewegung betätigt, so erfolgt die Reversierung der Toranlage bis in Endlage AUF. Die Funktion der Lichtschranke in Endlage AUF ist von den Einstellungen im Menüpunkt „LS in Endlage AUF“...
-
Seite 14: Anschlussklemmenplan X1-X3 Des - Steckbar
Anschlussklemmenplan X1-X3 DES - steckbar Anschlussklemmenplan X1-X3 DES - steckbar... -
Seite 15: Anschlussklemmenplan X1-X3 Nes - Steckbar
Anschlussklemmenplan X1-X3 NES - steckbar Anschlussklemmenplan X1-X3 NES - steckbar... -
Seite 16: Anschlussklemmenplan X1-X3 Nes Einzelverdrahtung
Anschlussklemmenplan X1-X3 NES Einzelverdrahtung Anschlussklemmenplan X1-X3 NES Einzelverdrahtung... -
Seite 17: Anschlussklemmenplan X3 Induktive Endschalter
Anschlussklemmenplan X3 induktive Endschalter Anschlussklemmenplan X3 induktive Endschalter Als induktiven Endschalter 2-Leiter Typ Schneider Electric XS4-P30MB230 und als 3-Leiter Typ Schneider Electric XS4-P30PB340D verwenden. -
Seite 18: Anschlussklemmenplan X4-X5
Anschlussklemmenplan X4–X5 Anschlussklemmenplan X4–X5... -
Seite 19: Anschlussklemmenplan X6-X8
Anschlussklemmenplan X6–X8 Anschlussklemmenplan X6–X8... -
Seite 20: Anschlussklemmenplan X7-X8 Varianten
Anschlussklemmenplan X7-X8 Varianten Anschlussklemmenplan X7-X8 Varianten... -
Seite 21: Steckmodule
Steckmodule Steckmodule Die Funktionen der Grundplatine können durch einfaches einstecken von Modulen erweitert werden. Die Module dürfen nur im spannungsfreien Zustand eingesetzt werden. Es sind folgende Erweiterungen verfügbar: X11: Funkempfänger 2-Kanal Kanal 1 Impulsbetrieb Ganzöffnung Kanal 2 Impulsbetrieb Teilöffnung ... - Seite 22 Steckmodule X18: Status- Meldemodul mit potenzialfreien Relaisausgängen zur Ausgabe von Endlage AUF / ZU und Störmeldung (im Lieferumfang enthalten) - Die Meldung der Endlage AUF erfolgt je nach angeforderter Öffnung auch für die Position Teilauf - Störung wird bei folgenden Fehlern ausgegeben: ...
-
Seite 23: Programmierung
Programmierung Programmierung Bedienung Drücken des Drehcodierschalters (DCS) dient grundsätzlich zur Auswahl und Bestätigung. Drehen bewirkt eine Änderung von Werten, Springen des Cursors und das Durchschalten der Menüpunkte. Wurden bereits Einstellungen vorgenommen, so werden die gespeicherten Werte zur Information dargestellt. Direkt rechts neben dem DCS stehen zwei Taster zur Totmannbedienung AUF und ZU zur Verfügung. - Seite 24 Programmierung Installationsmenü Aus dem Betriebsmodus kann das Installationsmenü durch langes (4sec.) Drücken des DCS erreicht werden. Displayanzeige Bedeutung GfA Elektromaten Initialisierung der Steuerung beim Einschalten oder nach SELBSTTEST Vxx Reset, Anzeige der Softwareversion (Vxx) deutsch Sprachauswahl english francáis GfA Elektromaten...
- Seite 25 Programmierung Displayanzeige Bedeutung Phasenüberwachung Einstellung verwendeten Motortyps, 1-phasig wiederkehrendem Auftreten des Fehlers: „Netzzuleitung 3-phasig prüfen“ kann die Phasenüberwachung auch deaktiviert keine werden, dann wird auch die Ampelsicherung nicht mehr überwacht. Endlage AUF mit den auf der Platine angebrachten Tastern „AUF“ und „ZU“ anfahren und bestätigen. Endlage Auf anfahren erreicht? Bei Verwendung mit NES wechselt das „?“...
- Seite 26 Programmierung Displayanzeige Bedeutung Einstellen der gemessenen Laufzeit plus Zugabe. Wird Laufzeitüberwachung innerhalb der hier eingestellten Zeit die angeforderte Endlage nicht erreicht, Schaltet die Steuerung den Antrieb ab. Die Einstellung „00s“ deaktiviert die Laufzeitüberwachung. Ampel in Endlage Zu Rotampelfunktion in Endlage ZU ...
- Seite 27 Programmierung Benutzermenü Aus dem Betriebsmodus kann das Benutzermenü durch einfachen Druck auf den Drehcodierschalter für mindestens 1sek. aufgerufen werden, hier sind folgende Einstellungen möglich: Displayanzeige Bedeutung Eingabe von Datum und Zeit: Anwählen der einzelnen Stellen durch links/rechts-drehen und Drücken auf den DCS, Wert Datum/Zeit eingeben einstellen und erneut durch Drücken auf DCS bestätigen.
- Seite 28 Programmierung Displayanzeige Bedeutung Offenzeit Eingabe der gewünschten Offenhaltezeit in 2sek. Schritten. 060s (Auto-Zu) Einstellbar von 2s bis 999s mit anschließender Räumzeit 060s (Auto-Zu) automatische Schließung aktiviert 000s (kein Auto-Zu) keine automatische Schließung (Menüpunkt erscheint nur, wenn Teilöffnung programmiert wurde und die automatische Schließung aus Ganzöffnung aktiv ist)
-
Seite 29: Statusanzeigen
Sie einen Überblick über die möglichen Zustände und Erläuterungen zu Ursachen. Beim Einschalten der Steuerung kann es je nach Umgebungsverhältnissen vorkommen, das dass Display erst verzögert einschaltet. GfA Elektromaten Initialisierung nach Spannung EIN für circa 2-3sek. Selbsttest Vxx In Zeile 1 wird im Betriebszustand Datum, Uhrzeit und die noch verbleibenden Zyklen bis zur Wartung ausgegeben. -
Seite 30: Fehleranzeigen / Behebung
Fehleranzeigen / Behebung Fehleranzeigen / Behebung Im Fehlerfall wechselt die Displayanzeige von den Statusmeldungen auf Fehlermeldungen, dann wird in Zeile 1 die Warnung „Fehler:“ ausgegeben. Zeile 2 zeigt in diesem Fall detailliert den Fehler auf: Displayanzeige Bedeutung Entsprechende Schaltleiste ist betätigt oder Kurzschluss in der FEHLER: Leitung Schaltleiste X bet. - Seite 31 Fehleranzeigen / Behebung Displayanzeige Bedeutung Fehler in der Datenübertragung FEHLER: Spannung AUS/30sek warten/EIN, gegebenenfalls DES defekt Steuerung, Kabelverbindung oder DES tauschen Übertragene Werte des DES liegen dauerhaft außerhalb des FEHLER: gültigen Bereiches DES-Bereich ungültig Endlagen neu einstellen FEHLER: Halt Taster gedrückt, oder Not-Aus betätigt Haltkreis offen NES Fehler, trotz Endlage ZU ist der Endschalter AUF geöffnet FEHLER:...
-
Seite 32: Einbauerklärung
Wir, die Schöfmann Steuerungselektronik GmbH erklären hiermit, dass das nachfolgend genannte Produkt der oben angegebenen EG-Richtlinie entspricht und nur zum Einbau in einer Toranlage bestimmt ist. TS 400 Angewandte Normen DIN EN 12453:2001-02 Tore – Nutzungssicherheit kraftbetätigter Tore DIN EN 12978:2009-10 Schutzeinrichtungen für kraftbetätigte Türen und Tore... -
Seite 33: Lebensdauer / Torzyklus
Lebensdauer / Torzyklus Die Torsteuerung besitzt elektromechanische Leistungsschaltglieder, die einem Verschleiß unterliegen. Dieser Verschleiß ist abhängig von der Anzahl der Torzyklen und der geschalteten Leistung der ELEKTROMATEN. Wir empfehlen, nach Erreichen der entsprechenden Torzykluszahl die Torsteuerung auszutauschen. Das nachfolgende Diagramm zeigt den Zusammenhang von Torzykluszahl und geschalteter Leistung der ELEKTROMATEN. -
Seite 34: Technische Daten
Technische Daten Technische Daten Abmessungen Gehäuse: 230x300x85mm (BxHxT) Schutzart Gehäuse: IP55 Montage: senkrecht, vibrationsfrei Spannungsversorgung: 3 x 400V / 230V, N, PE 50-60Hz 1 x 230V / 230V, N, PE 50-60Hz Ausgangsleistung max.: 2,2 kW Absicherung bauseits: 10A träge Leistungsaufnahme der Steuerung: 13VA Spannungsversorgung für 230V an X2, abgesichert über F1 1A...
