Pos: null /TS_Module/Deckblatt/Deckblatt_TS959_51000959_Standard @ 94\mod_1708069830440_6.docx @ 1980768 @ @ 1

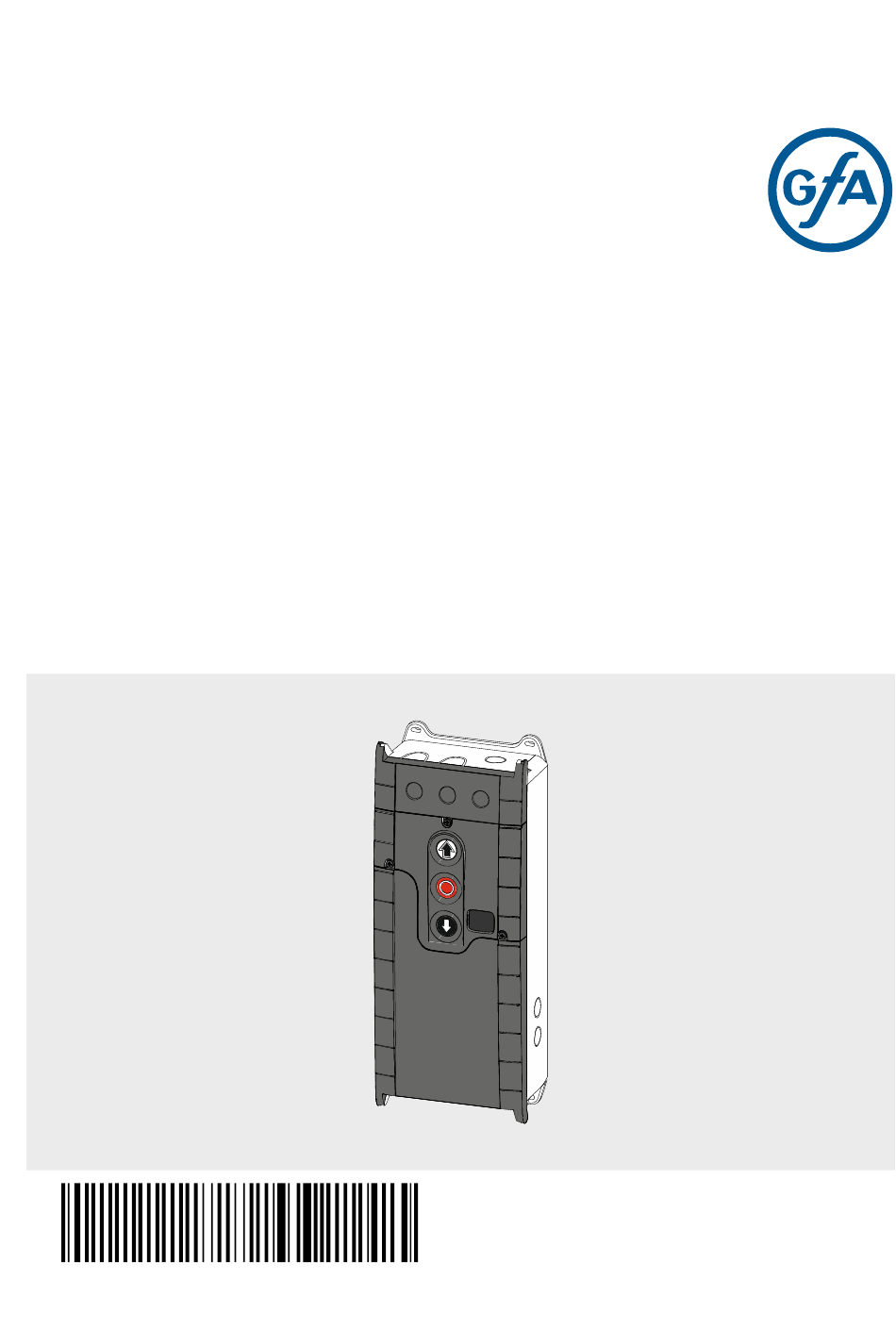

Montageanleitung
Torsteuerung ‐ TS 959


0000000 0000 51000959 00001

Pos: null /BA_Module/BA_Seitenumbruch @ 0\mod_1190719383361_0.docx @ 548 @ @ 1


‐de‐
51000959.00001
Stand: b / 03.2024

Werbung

loading

Verwandte Anleitungen für GFA TS 959

Inhaltszusammenfassung für GFA TS 959

  • Seite 1 Pos: null /TS_Module/Deckblatt/Deckblatt_TS959_51000959_Standard @ 94\mod_1708069830440_6.docx @ 1980768 @ @ 1           Montageanleitung  Torsteuerung ‐ TS 959        ‐de‐ 51000959.00001 0000000 0000 51000959 00001 Stand: b / 03.2024     Pos: null /BA_Module/BA_Seitenumbruch @ 0\mod_1190719383361_0.docx @ 548 @ @ 1...
  • Seite 2   Pos: null /TS_Module/Werbung_Bluetooth-App/Werbung_TS_Stick_App_Fehlerguide @ 93\mod_1695738202268_6.docx @ 1963915 @ @ 1   GfA‐Stick, GfA+ App und Fehlerguide      Für Einstellungs‐ und Wartungsarbeiten an der Toranlage ist der GfA‐ Stick verfügbar. Zusammen mit der „GfA+ App“ ermöglicht das Tool ein  Auslesen und Anzeigen wichtiger Daten aus den Torsteuerungen TS 959,  TS 970 und TS 971 per Smartphone oder Tablet‐PC. Zu den Daten zählen  beispielsweise:     Seriennummer, Softwareversion, Zykluszählerstand   Angeschlossene Hardware (z.B. Sensorik)   Aktuelle Programmierung   Anzeige der letzten 128 Ereignisse am Tor  GfA‐Stick  Art.‐Nr.: 20003696   Fehlerspeicher mit Fehlerguide zur Behebung    Die komfortable Verwaltung der Daten kann über das GfA‐Portal  erfolgen. Das GfA‐Portal ist über die GfA Website erreichbar:    www.gfa‐elektromaten.com       Sparen Sie Zeit bei Prüfung, Wartung und Instandsetzung der Toranlage. ...
  • Seite 3 P 9.1 ‐ Zykluszähler auslesen  .........................  2 6  P 9.2 ‐ Fehlermeldungen auslesen ........................  2 6  P 9.3 ‐ Zykluszähler seit letzter Programmieränderung auslesen  ..............  2 6  P 9.4 ‐ Software‐Version auslesen  .........................  2 7  P 9.5 ‐ Auf Werkseinstellung zurücksetzen / GfA‐Stick nutzen  ..............  2 7  10  Fehlerbehebung ...........................  2 8  Fehlermeldungen ............................  2 8  11  Wartung  ...............................  3 2  12  Entsorgen  .............................  3 2 ...
  • Seite 4   Hinweis: Weist auf nützliche Zusatzinformationen hin.           Pos: null /TS_Module/Sicherheitskapitel/Bestimmungsgemäße Verwendung/Sicherheitskapitel_bestgemVerwendung_01_DESNES @ 67\mod_1624012964196_6.docx @ 1755831 @ 2 @ 1   Bestimmungsgemäße Verwendung  Die Torsteuerung ist für ein kraftbetätigtes Tor mit Antrieb mit GfA Endschaltersystem bestimmt.    Pos: null /TS_Module/Sicherheitskapitel/Bestimmungsgemäße Verwendung/Sicherheitskapitel_bestgemVerwendung_03_allgemein_nichtATEX @ 67\mod_1624012669339_6.docx @ 1755810 @ @ 1   Das Produkt ist vor Feuchtigkeit und aggressiven Umgebungsbedingungen (z.B.: ätzenden Substanzen) zu  schützen. Die Produkte sind ausschließlich für den Innenbereich geeignet, für eine Montage im Freien sind  entsprechende Schutzmaßnahmen zu treffen. Das Produkt ist nicht für explosionsgefährdete Bereiche  vorgesehen. Die in den technischen Daten des Produkts angegebenen Werte dürfen nicht überschritten  werden. Die Betriebssicherheit ist nur bei bestimmungsgemäßer Verwendung gewährleistet.    ...
  • Seite 5     Pos: null /TS_Module/Sicherheitskapitel/Betriebssicherheit/Sicherheitskapitel_Betriebssicherheit @ 67\mod_1624014009761_6.docx @ 1755907 @ 2 @ 1   Betriebssicherheit  Die Betriebssicherheit des Produkts ist nur bei bestimmungsgemäßer Verwendung gewährleistet. Beachten Sie  die Montageanleitung. Alle Angaben, insbesondere Warnhinweise, müssen beim Einbau des Produkts in die  Gesamtanlage beachtet werden. Für Schäden, die durch die Nichtbeachtung der Montageanleitung entstehen,  haftet die GfA nicht. Die entstandene Gesamtanlage muss nach gültigen Normen und Richtlinien (z.B. CE‐ Kennzeichnung) bezüglich ihrer Sicherheit neu beurteilt werden.   Diese Montageanleitung bezieht sich ausschließlich auf einen Teil der Gesamtanlage. Sie ist als alleinige  Anleitung für die Gesamtanlage nicht ausreichend. Die Anleitung für die Gesamtanlage muss vom Errichter der  Anlage verfasst werden. Wir empfehlen den Gefahrenbereich der Anlage nur bei Stillstand des Antriebs zu  betreten.      Pos: null /TS_Module/Sicherheitskapitel/Allgemeine Sicherheitshinweise/Sicherheitskapitel_AllgemeineSicherheitshinweise_EU_neuesLayout @ 67\mod_1624011340880_6.docx @ 1755767 @ 2 @ 1   Allgemeine Sicherheitshinweise ...
  • Seite 6 24 V DC, 0,4 A    Pos: null /TS_Module/Produktübersicht/Technische Daten/Module/TD_060_Steuereingänge_TS971 @ 84\mod_1658485672600_6.docx @ 1877252 @ @ 1   Steuereingänge  24 V DC, typ. 10 mA    Pos: null /TS_Module/Produktübersicht/Technische Daten/Module/TD_070_Kompatible GfA Endschalter_TS971 @ 84\mod_1658485672881_6.docx @ 1877273 @ @ 1     Kompatible GfA Endschalter  Nockenendschalter (NES)  Digitaler Endschalter (DES)    Pos: null /TS_Module/Produktübersicht/Übersichtsdarstellung/Übersichtsdarstellung_TS959 @ 85\mod_1661324679072_6.docx @ 1885358 @ 2 @ 1  ...
  • Seite 7   Übersichtsdarstellung TS 959  DES/ F1 = 1,6A t     DES/  Steckplatz Endschalter DES oder NES    MOT  Steckplatz Motor  NES  V1   Anzeige  S  Drehwahlschalter    X1  Netzversorgung  S11  AUF‐Taster  X2  Torsicherheitsschalter  S12  STOPP‐Taster    X3  NOT‐HALT Befehlsgerät  S13  ZU‐Taster    X5  Befehlsgerät Dreifachtaster extern  F1  Feinsicherung 1,6 A träge    X20  Potenzialfreier Relaiskontakt ...
  • Seite 8   Statusanzeige der Torsteuerung  Die Anzeige der Torsteuerung ist eine 2‐stellige     7‐Segment‐Anzeige. Die Anzeige stellt Symbole,  Buchstaben oder Zahlen dar.  Die Abbildung zeigt die Anzeige, wenn alle  Segmente beleuchtet sind.        i HINWEIS   Ein E im Wechsel mit einer Ziffer zeigt einen Fahrbefehl an.  Ein F im Wechsel mit einer Ziffer zeigt eine Fehlermeldung an. Siehe Kapitel: Fehlerbehebung.    Statusanzeige bei Erstinbetriebnahme  Diese Symbole erscheinen nur, während Sie die Endlagen einstellen. Beachten Sie bei diesen Symbolen das  Kapitel: Endlagen einstellen.   Anzeige  Beschreibung  Abtriebsdrehrichtung ändern aktiv.      Abtriebsdrehrichtung ändern abgeschlossen.      Blinkend: Endlage AUF einlernen.    Blinkend: Endlage ZU einlernen.      Pos: null /TS_Module/Produktübersicht/Statusanzeigen der Torsteuerung/TS9xx_Produktübersicht_010_Statusanzeigen_AnzeigeTSbeiBetrieb_ohne8.8 @ 87\mod_1671528346096_6.docx @ 1913089 @ @ 1  ...
  • Seite 9   Fahrbefehls‐Anzeige  Die Fahrbefehle erscheinen in der Anzeige, wenn die Torsteuerung einen AUF‐, ZU‐, oder STOPP‐Befehl  empfängt.     Anzeige  Beschreibung  Anzeige wechselt zwischen E. und Ziffer:  AUF‐Befehl empfangen.  STOPP‐Befehl empfangen.  ZU‐Befehl empfangen.      Pos: null /TS_Module/Mechanische Montage/TS9XX_MechanischeMontage_001_Überschrift+WHW @ 87\mod_1673427516529_6.docx @ 1915999 @ 1 @ 1   5 Mechanische Montage  ACHTUNG    Beschädigung von Bauteilen durch extreme Umgebungsbedingungen!  Durch extreme Umgebungsbedingungen (Feuchtigkeit, chemische Substanzen) am Montageort kann das  Produkt beschädigt werden.    Montieren Sie das Produkt nur in Innenräumen. Bei einer Installation im Freien muss das Produkt  umhaust werden, sodass die gleichen Bedingungen wie in einem Innenraum entstehen. Verlegen Sie  Leitungen geschützt.    Schützen Sie das Produkt vor Feuchtigkeit.   Halten Sie den Temperaturbereich und die maximale Luftfeuchtigkeit während des Betriebs ein.    ...
  • Seite 10   Pos: null /TS_Module/Elektrische Montage/Überschrift+allgemeine Warnhinweise/TS_ElekMontage_Überschrift + allgemeine Warnhinweise @ 71\mod_1639043235624_6.docx @ 1800517 @ 1 @ 1   6 Elektrische Montage     WARNUNG  Lebensgefahr durch elektrischen Schlag!  Bei unsachgemäßer Verdrahtung besteht Lebensgefahr oder die Gefahr schwerer Verletzungen durch  elektrischen Strom.    Lassen Sie die Arbeiten nur durch Elektrofachkräfte durchführen.   Schalten Sie alle Leitungen spannungsfrei.   Sichern Sie die Netztrenneinrichtung gegen Wiedereinstecken oder Wiedereinschalten.   Beachten Sie die gültigen Vorschriften und Normen.   Verwenden Sie geeignetes Werkzeug.       WARNUNG  Lebensgefahr durch mangelnde Sicherung!  Ohne korrekte bauseitige Vorsicherung und Netztrenneinrichtung droht Lebensgefahr oder die Gefahr  schwerer Verletzungen durch elektrischen Strom. ...
  • Seite 11     Anschlussübersicht Verbindungsleitung DES/NES  : DES/NES : MOT : X13 : X12 : X12       Ⓐ  ↔    Ⓑ  Ⓒ     ↔   Ⓓ    DES      X12  Pin  Ader  Pin  Beschreibung    Pin  Ader  Kl.  Beschreibung  ①  ①  Sicherheitskette +24 V    ①  5/ws  3  W  Phase W ...
  • Seite 12   Endschalterbelegung für einzelne Endschalter      W1  Verbindungsleitung    S3  AUF Endschalter  A1  Klemmenkasten    S4  ZU Endschalter  F1  Thermokontakt    S5  Zusatz Endschalter  M1  Motor    S6  Zusatz Endschalter  S10  Nothandbetätigung              Pos: null /BA_Module_Manuell/Allgemeine_Module/BA_Seitenumbruch @ 29\mod_1567592807787_0.docx @ 1515761 @ @ 1  ...
  • Seite 13   Pos: null /TS_Module/Elektrische Montage/TS und Antrieb verbinden/TS_ElekMontage_Antrieb-TS-verbinden_040_TS-B @ 93\mod_1697619530151_6.docx @ 1967310 @ 2 @ 1   Torsteuerung und Antrieb verbinden  ACHTUNG    Schäden am Produkt durch unsachgemäß ausgeführte Arbeiten   Nutzen Sie geeignetes Werkzeug, um Beschädigungen und Undichtigkeit zu vermeiden.   Wir empfehlen die Verdrahtung der Torsteuerung von unten.     1. Demontieren Sie die Abdeckungen  2. Öffnen Sie die Kabeldurchführungen oben oder    unten.          3 a) Verbindungsleitung oben:  3 b) Verbindungsleitung unten:      Führen Sie die Verbindungsleitung durch das  Führen Sie die Verbindungsleitung durch das ...
  • Seite 14   Pos: null /TS_Module/Elektrische Montage/TS an Netz anschließen/TS9XX_ElekMontage_Netzanschluss_Übersicht @ 84\mod_1656596717101_6.docx @ 1872872 @ 2 @ 1   Netzanschluss  Prüfen Sie vor dem Anschluss, ob am Montageort ein Rechtsdrehfeld vorliegt. Falls nicht, stellen Sie ein  Rechtsdrehfeld her.      3‐Phasen mit Nullleiter  3‐Phasen ohne Nullleiter  1‐Phase symmetrisch  1‐Phase asymmetrisch  3~, N, PE  3~, PE  1~, N, PE, Sym.  1~, N, PE, Asym.  220–400 V / 50‐60 Hz 220–400 V / 50‐60 Hz 220– 230V / 50‐60 Hz 220–230 V / 50‐60 Hz   Pos: null /TS_Module/Elektrische Montage/TS an Netz anschließen/TS9xx_ElekMontage_Netzanschluss_PositonTrafobrücke_230-400V_TS970-TS959 @ 85\mod_1661327162504_6.docx @ 1885726 @ @ 1  ...
  • Seite 15    Führen Sie die Verbindungsleitung durch das    Gehäuse und stecken Sie die Stecker ein.    Ziehen Sie die Kabelverschraubung fest.         ACHTUNG    Feuchtigkeitsschäden oder Schäden durch eindringende Fremdkörper   Prüfen Sie, ob alle Kabelverschraubungen fest angezogen sind.   Verschließen Sie geöffnete und nicht genutzte Kabeldurchführungen mit Blindstopfen. So verhindern Sie,  dass Feuchtigkeit oder Fremdkörper wie z.B. Insekten eindringen können.     Pos: null /BA_Module_Manuell/Allgemeine_Module/BA_Seitenumbruch @ 29\mod_1567592807787_0.docx @ 1515761 @ @ 1        15 ...
  • Seite 16   Pos: null /TS_Module/Externe Geräte anschließen/Überschrift_Externe Geräte anschließen @ 71\mod_1641817088857_6.docx @ 1804737 @ 1 @ 1   7 Externe Geräte anschließen     WARNUNG  Lebensgefahr durch elektrischen Schlag!  Bei unsachgemäßer Verdrahtung besteht Lebensgefahr oder die Gefahr schwerer Verletzungen durch  elektrischen Strom.    Lassen Sie die Arbeiten nur durch Elektrofachkräfte durchführen.   Schalten Sie alle Leitungen spannungsfrei.   Sichern Sie die Netztrenneinrichtung gegen Wiedereinstecken oder Wiedereinschalten.   Beachten Sie die gültigen Vorschriften und Normen.   Verwenden Sie geeignetes Werkzeug.   Überprüfen Sie die Isolierung von Leitungen und verlegen Sie Leitungen im Außenbereich geschützt.    Pos: null /TS_Module/Externe Geräte anschließen/Allgemeine Sicherheitshinweise/TS_Externe Geräte_Allg Sicherheitshinweise_Plc-Hinweise @ 88\mod_1676877522502_6.docx @ 1921687 @ @ 1  ...
  • Seite 17   Pos: null /TS_Module/Externe Geräte anschließen/X2/TS_ExterneGeräte_X2_020_Torsicherheitsschalter1_Schlaffseil-Schlupftür @ 85\mod_1661333854411_6.docx @ 1885813 @ 2 @ 1   X2 ‐ Torsicherheitsschalter  An den Klemmen X2.1/2.2 können Sie einen Torsicherheitsschalter für einen Schlupftür‐ oder  Schlaffseilschalter anschließen. Die Torsicherheitsschalter sind an einem Sicherheitskreis mit Performance‐ Level c (PLc) gemäß ISO 13849‐1 angeschlossen. Der Sicherheitskreis benötigt für die Leitungsquerschluss‐ Überwachung einen Gesamtabschlusswiderstand von 5k0.  Im Folgenden sind Beispiele für Torsicherheitsschalter abgebildet. Schließen Sie ihr Produkt entsprechend an.  Montieren Sie das Produkt nach Angaben des Herstellers.    i HINWEIS    Bei Betätigung während der Torbewegung stoppt das Tor und Fehlermeldung F 1.2 erscheint.   Bei einer Fehlfunktion im Schalter wird die Fehlermeldung F 1.7 angezeigt.    Bei einem Leitungsquerschluss wird die Fehlermeldung F 1.8 angezeigt.    Schlaffseilschalter / Elektronischer Schlupftürschalter  Die Auswertung der Torsteuerung sieht den Anschluss von zwei Schlaffseilschaltern vor.   Widerstand für Leitungsquerschluss‐Überwachung bei Schlaffseilschaltern: 1k5  Widerstand für Leitungsquerschluss‐Überwachung bei elektronischen Schlüpftürschaltern: 2k0   ...
  • Seite 18   Pos: null /TS_Module/Externe Geräte anschließen/X5 (X15)/TS_Externe Geräte_X5_Dreifachtaster_TS959-DC8010 @ 86\mod_1668592460709_6.docx @ 1900707 @ 2 @ 1   X5 ‐ Externe Befehlsgeräte  An den Klemmen X5.1 bis X5.4 können Sie ein externes Befehlsgerät anschließen.   Montieren Sie das Produkt nach Angaben des Herstellers. Abgebildet sind verschiedene Beispiele für  Befehlsgeräte.     WARNUNG    Gefahr durch unbeaufsichtigte Bewegung des Tores!  Bei der Betriebsart Totmann werden Personen oder Gegenstände im Fahrweg nicht erkannt.   Montieren und bedienen Sie das Befehlsgerät nur mit freier Sicht auf das Tor.    Pos: null /TS_Module/Externe Geräte anschließen/X5 (X15)/TS_ExterneGeräte_X5_Darstellungen-Befehlsgeräte @ 87\mod_1673428722136_6.docx @ 1916262 @ @ 1  ...
  • Seite 19   Pos: null /TS_Module/Externe Geräte anschließen/X20/X21/TS_ExterneGeräte_001_X20-Einleitung @ 87\mod_1673432230984_6.docx @ 1916558 @ 2 @ 1   X20 ‐ Relaiskontakt für Ampel, Lichtgitter oder Magnetbremse  An den Klemmen X20.1‐X20.3 können Sie weitere externe Geräte anschließen, beispielsweise eine Ampel.   X20 ist ein potenzialfreier Relaiskontakt.   Montieren Sie das Produkt nach Angaben des Herstellers.   Schließen Sie das Produkt wie abgebildet an.    Aktivieren Sie das Produkt nach Abschluss der elektrischen Montage mit Programmierpunkt P 2.7.     Pos: null /TS_Module/Externe Geräte anschließen/X20/X21/TS_ExterneGeräte_002_X20/X21_Hinweis-MaxStrom @ 87\mod_1673432362773_6.docx @ 1916622 @ @ 1   ACHTUNG ...
  • Seite 20   Pos: null /TS_Module/Endlagen einstellen/00_Endlagen einstellen Überschrift + Einleitung + Info @ 72\mod_1642146177074_6.docx @ 1806217 @ 1 @ 1   8 Endlagen einstellen  Im Folgenden wird erklärt, wie Sie die Endlagen bei der Erstinbetriebnahme einstellen.    i HINWEIS   Sie können die Endlagen mit den Programmierpunkten 1. 1 - 1.4 nachträglich korrigieren.    Pos: null /TS_Module/Endlagen einstellen/01_Endlagen einstellen_DES @ 72\mod_1649676458196_6.docx @ 1828596 @ @ 1  ...
  • Seite 21   Pos: null /TS_Module/Programmieren/00 Programmieren/TS_Programmieren @ 72\mod_1649256844273_6.docx @ 1827054 @ 12 @ 1   9 Programmieren  i HINWEIS   Stellen Sie zunächst die Endlagen ein, sonst funktioniert die Programmierung nicht.      Torsteuerung programmieren  1. Programmierung starten:     Drücken Sie den Drehwahlschalter für  3 Sekunden. Die Anzeige wechselt zu 0.0.      2. Programmierpunkt wählen:     Drehen Sie den Drehwahlschalter bis zum  gewünschten Programmierpunkt.   Drücken Sie den Drehwahlschalter 1x, um die  Auswahl zu bestätigen. Sie gelangen dadurch zu  den Optionen.      3. Option wählen:   ...
  • Seite 22   Pos: null /TS_Module/Programmieren/0.1 Betriebsart/0.1 Betriebsart_Einleitung+WHW_TS959 @ 86\mod_1668592886981_6.docx @ 1900729 @ 22 @ 1   Programmierpunkte:  P 0.1 ‐ Betriebsart  Mit diesem Programmierpunkt wählen Sie die Betriebsart, mit der Sie das Tor in AUF‐Fahrt und ZU‐Fahrt  bewegen.      WARNUNG    Gefahr durch unbeaufsichtigte Bewegung des Tores!  Bei der Betriebsart Totmann werden Personen oder Gegenstände im Fahrweg nicht erkannt.    Bedienen Sie das Tor nur mit freier Sicht auf das Tor.    Pos: null /TS_Module/Programmieren/0.1 Betriebsart/0.1 Betriebsart_MP-01-02-05 @ 85\mod_1661340125849_6.docx @ 1885929 @ @ 1   0.
  • Seite 23     Pos: null /TS_Module/Programmieren/1.3-1.5 Feinkorrektur Endlagen/1.3-1.4 Feinkorrektur Endlagen @ 86\mod_1668593303779_6.docx @ 1900752 @ 2 @ 1   P 1.3 – 1.4 ‐ Feinkorrektur der Endlagen  Mit diesen Programmierpunkten verändern Sie die bereits eingestellten Endlagen. Während der Feinkorrektur  findet keine Torbewegung statt. Gehen Sie schrittweise vor.    Feinkorrektur Endlage AUF (DES)  Feinkorrektur Endlage ZU (DES)    Korrektur in Richtung Endlage AUF  Korrektur in Richtung Endlage ZU        Pos: null /TS_Module/Programmieren/1.7-1.8 Schaltposition Relais X20/21/1.7 Schaltposition Relais X20 @ 85\mod_1660899003109_6.docx @ 1884774 @ 2 @ 1  ...
  • Seite 24   P 2.7 ‐ Relaisfunktionen von X20   Mit Programmierpunkt P 2.7 steuern Sie die Funktion von X20. X20 ist ein potenzialfreier Relaiskontakt.    Relaisfunktion an X20  Aus.    Impuls bei AUF‐Fahrt an der Schaltposition für 1 Sekunde  Schaltposition muss mit P 1.7 eingelernt werden.  Dauerkontakt ab Schaltposition  Schaltposition muss mit P 1.7  eingelernt werden.  Blitzleuchte:  Während der Torbewegung: Dauerkontakt  In Endlage AUF: leuchtet 3 Sekunden  In Endlage ZU: leuchtet 3 Sekunden  Blitzleuchte: Während der Torbewegung: Dauerkontakt  In Endlage AUF: leuchtet 3 Sekunden  In Endlage ZU: Aus  Freigabe Ladebrücke  Aktiv nur in Endlage AUF      Pos: null /TS_Module/Programmieren/3.1 Kraftüberwachung Sektionaltore/3.1 Kraftüberwachung @ 68\mod_1627466821245_6.docx @ 1766639 @ 2 @ 1  ...
  • Seite 25   P 3.3 ‐ Laufzeitüberwachung  Diese Funktion ist nur für ELEKTROMATEN mit Nockenendschalter verfügbar. Die eingestellte Fahrtzeit wird  automatisch mit der zwischen den Endlagen gemessenen Zeit verglichen. Bei Überschreitung der Laufzeit  erscheint die Fehlermeldung F 5.6. Die Fehlermeldung wird durch Schließen des Tores zurückgesetzt.     Laufzeitüberwachung (NES)  Aus  1 bis 90 Sekunden  .1 - 9.0 Werkseinstellung bei 90 Sekunden   i HINWEIS   Empfohlene Einstellung: Fahrtzeit + 7 Sekunden.      Pos: null /TS_Module/Programmieren/8.5 Wartungszykluszähler einstellen/8.5 Wartungszykluszähler einstellen @ 68\mod_1627472271222_6.docx @ 1767016 @ 2 @ 1   P 8.5 ‐ Wartungszykluszähler einstellen  Mit diesem Programmierpunkt stellen Sie eine Erinnerung an die Wartung der Toranlage ein. Der  Wartungszyklus kann zwischen 1.000 und 99.000 Zyklen eingestellt werden. Der Zähler reduziert sich immer  um 1, wenn das Tor die Endlage AUF erreicht. Wenn der Zähler den Wert 0 erreicht, wird die Einstellung aus  Programmierpunkt P 8.6 aktiviert. ...
  • Seite 26   P 9.1 ‐ Zykluszähler auslesen  Mit diesem Programmierpunkt lesen Sie den Zykluszähler der Torsteuerung aus. Der Zähler erhöht sich immer  um 1, wenn das Tor die Endlage AUF erreicht. Der Stand des Zykluszählers kann nicht zurückgesetzt werden.     Zykluszähler auslesen  Die Anzeige wechselt nach dem Anwählen des Programmierpunkts 7‐mal, um 7 Stellen anzuzeigen.  Die linke Fläche der Anzeige stellt ein Symbol für die aktuell angezeigte Stelle des Zykluszählers dar.  Die rechte Fläche zeigt den Wert an der dieser Stelle. Das Beispiel unten zeigt 950.000 Zyklen.        Pos: null /TS_Module/Programmieren/9.2 Fehlermeldungen auslesen/9.2 Letzte Fehler @ 68\mod_1627475500202_6.docx @ 1767058 @ 2 @ 1   P 9.2 ‐ Fehlermeldungen auslesen  Mit diesem Programmierpunkt lesen Sie die letzten 6 Fehlermeldungen der Torsteuerung aus.   Nachdem Sie den Programmierpunkt gewählt haben, wechselt die Anzeige und zeigt die letzten 6  Fehlermeldungen an. Zuerst wird ein F gezeigt, danach die Nummer der Fehlermeldung. Die zuerst angezeigte  Fehlermeldung ist die aktuellste.     Fehlermeldungen auslesen    Zeigt die letzten 6 Fehler an.    i HINWEIS   Ein Fehler, der mehrfach hintereinander anliegt, wird nur einmal gespeichert, solange nicht ein weiterer ...
  • Seite 27   P 9.4 ‐ Software‐Version auslesen  Dieser Programmierpunkt zeigt Ihnen die Software‐Version der Torsteuerung an. Bei Antrieben mit  Frequenzumrichter zusätzlich auch die Software‐Version des Motors.     Software‐Version auslesen  Die Anzeige wechselt und zeigt die Nummer der Software‐Version an.      Pos: null /TS_Module/Programmieren/9.5 Auf Werkseinstellung zurücksetzen/ GfA-Stick nutzen/9.5 Auf Werkseinstellungen zurücksetzen / GfA-Stick nutzen @ 68\mod_1627541614645_6.docx @ 1767269 @ 2 @ 1   P 9.5 ‐ Auf Werkseinstellung zurücksetzen / GfA‐Stick nutzen  Mit Option .0 aktivieren Sie den GfA‐Stick. Der GfA‐Stick (Art. Nr.: 20003696) ermöglicht das Auslesen von  Fehlern, Aktionen und Programmierung via GfA‐App.  Mit Option .1 löschen Sie alle eingestellten Programmierpunkte und setzen die Torsteuerung auf  Werkseinstellung zurück.    Auf Werkseinstellung zurücksetzen / GfA‐Stick nutzen  GfA‐Stick aktivieren. ...
  • Seite 28 Pos: null /TS_Module/Warten und Reparieren/Fehlermeldungen/0.0_Überschrift + Info @ 72\mod_1642158916091_6.docx @ 1806486 @ 1 @ 1   10 Fehlerbehebung  i HINWEIS   Ausführliche Hinweise zu den Fehlern und ihrer Behebung finden Sie in unserem Fehlerguide für  Torsteuerungen.   Laden Sie den Fehlerguide über das GfA‐Portal herunter.   Starten Sie den Fehlerguide über die GfA+ App.    Pos: null /TS_Module/Warten und Reparieren/Fehlermeldungen/0.1_Fehler-Torsteuerung-Aus_0.0 @ 72\mod_1649840407580_6.docx @ 1829161 @ 2 @ 1   Fehlermeldungen  Torsteuerung aus / Anzeige dunkel ...
  • Seite 29   Pos: null /TS_Module/Warten und Reparieren/Fehlermeldungen/Fehlermeldungen Kopfzeile @ 91\mod_1685603952592_6.docx @ 1939787 @ @ 1     Fehlerursachen  Fehlerbehebung  Anzeige wechselt zwischen F. und Ziffer    Pos: null /TS_Module/Warten und Reparieren/Fehlermeldungen/1.3_Fehler-Sicherheitskette_1.3-1.4 @ 90\mod_1682667717784_6.docx @ 1936099 @ @ 1   Auf Überlastung oder Blockade des Torantriebs prüfen.    WARNUNG! Gefahr durch Absturz des Tores!   Lösen Sie die Blockade bei einem Torantrieb mit integrierter  Sicherheitskette geöffnet.  Fangvorrichtung nicht! Die Blockade kann auf einen Fangfall   ...
  • Seite 30   Pos: null /TS_Module/Warten und Reparieren/Fehlermeldungen/Fehlermeldungen Kopfzeile @ 91\mod_1685603952592_6.docx @ 1939787 @ @ 1     Fehlerursachen  Fehlerbehebung  Anzeige wechselt zwischen F. und Ziffer    Pos: null /TS_Module/Warten und Reparieren/Fehlermeldungen/3.1_Fehler-Endschalter_3.1_DES+NES @ 90\mod_1682667739536_6.docx @ 1936351 @ @ 1   Kontakt der Nothandbetätigung ist  Prüfen, ob die Nothandbetätigung aktiviert ist.   geöffnet oder defekt.   Kontakt der Nothandbetätigung elektrisch durchmessen.   Verbindungsleitung ist defekt.   Verbindungsleitung auf Beschädigungen prüfen.    ...
  • Seite 31   Pos: null /TS_Module/Warten und Reparieren/Fehlermeldungen/3.7_Fehler-Intern_0Überschrift @ 90\mod_1682667749879_6.docx @ 1936456 @ @ 1   Interne Fehler der Torsteuerung / Kraftüberwachung    Fehlerursachen  Fehlerbehebung  Anzeige wechselt zwischen F. und Ziffer    Pos: null /TS_Module/Warten und Reparieren/Fehlermeldungen/3.7_Fehler-Intern_3.7 @ 93\mod_1698226482945_6.docx @ 1970878 @ @ 1   Schalten Sie die Torsteuerung aus‐ und ein.  Interner Plausibilitätsfehler.  Kontaktieren Sie den Service, wenn der Fehler wiederholt  auftritt.    Pos: null /TS_Module/Warten und Reparieren/Fehlermeldungen/4.1_Fehler-Intern_4.1 @ 90\mod_1682667755282_6.docx @ 1936519 @ @ 1  ...
  • Seite 32   Pos: null /Überarbeitung_ELEKTROMATEN-MAL/BA_WA/Module/BAWA_050_Entsorgen/BAWA_50_Entsorgen_ELEKTROMATEN @ 88\mod_1676476167918_6.docx @ 1921109 @ 1 @ 1   12 Entsorgen  Verpackung entsorgen  Entsorgen Sie das Verpackungsmaterial fachgerecht nach den gesetzlichen Bestimmungen vor Ort oder führen  Sie es der Wiederverwertung zu.    Altgeräte entsorgen  Entsorgen Sie Altgeräte fachgerecht nach den gesetzlichen Bestimmungen vor Ort. Führen Sie Altgeräte den  ihnen zu Verfügung stehenden Rückgabe‐ und Sammelsystemen zu. GfA Produkte können Sie auch  unentgeltlich zurücksenden. Frankieren Sie dafür die Rücksendung ausreichend und kennzeichnen Sie diese  mit der Aufschrift „Altgeräte“.    Pos: null /Überarbeitung_ELEKTROMATEN-MAL/BA_WA/Module/BAWA_050_Entsorgen/BAWA_52_Mülltonne @ 84\mod_1657787460638_6.docx @ 1874962 @ @ 1   i HINWEIS     Altgeräte, die mit dem nebenstehenden Symbol gekennzeichnet sind, dürfen nicht mit unsortierten ...
  • Seite 33   Pos: null /TS_Module/Konformitätserklärung-EU/DoC-EU_Torsteuerung-TS959_MRL-EMV-ROHS @ 72\mod_1648648556283_6.docx @ 1825178 @ @ 1   EU‐Konformitätserklärung / Einbauerklärung  Einbauerklärung  im Sinne der Maschinen‐Richtlinie 2006/42/EG   für eine unvollständige Maschine Anhang II Teil B    Konformitätserklärung  im Sinne der EMV Richtlinie 2014/30/EU  im Sinne der RoHS Richtlinie 2011/65/EU    Wir, die   Folgende Anforderungen aus Anhang I der  GfA ELEKTROMATEN GmbH & Co. KG  Maschinenrichtlinie 2006/42/EG werden erfüllt:   1.1.2, 1.1.3, 1.1.5, 1.2.2, 1.2.3, 1.2.6, 1.3.2, 1.3.3,  erklären in alleiniger Verantwortung, dass das  1.3.9, 1.5.1, 1.5.2, 1.5.4, 1.5.6, 1.5.7, 1.5.8, 1.5.9,  nachfolgend genannte Produkt den oben  1.5.10, 1.5.11, 1.5.13, 1.6.1, 1.6.2, 1.6.4, 1.7.2, 1.7.3,  angegebenen Richtlinien entspricht und nur zum  1.7.4.3.  Einbau in einer Toranlage bestimmt ist.      Angewandte Normen:  Torsteuerung  EN 12453:2017+A1:2021  TS 959  Tore ‐ Nutzungssicherheit kraftbetätigter Tore ‐ ...
  • Seite 34   UKCA Declaration of conformity  Declaration of incorporation     within the meaning of Supply of Machinery (Safety) Regulations 2008  for partly completed machinery, Appendix II Part B    Declaration of conformity  within the meaning of Electromagnetic Compatibility Regulations 2016    within the meaning of Restriction of the Use of Certain Hazardous Substances in Electrical  and Electronic Equipment Regulations 2021            We,     The following requirements from Appendix I of the  GfA ELEKTROMATEN GmbH & Co. KG  Supply Machinery (Safety) Regulations 2008 are  met:  declare under our sole responsibility that the  1.1.2, 1.1.3, 1.1.5, 1.2.2, 1.2.3, 1.2.6, 1.3.2, 1.3.3,  following product complies with the above directives  1.3.9, 1.5.1, 1.5.2, 1.5.4, 1.5.6, 1.5.7, 1.5.8, 1.5.9,  and is only intended for installation in a door system.  1.5.10, 1.5.11, 1.5.13, 1.6.1, 1.6.2, 1.6.4, 1.7.2, 1.7.3,    1.7.4.3.  Door control    TS959  Applied Standards:    BS EN 12453:2022  We undertake to transmit in response to a reasoned  Industrial, commercial and garage doors and gates ‐  request by the appropriate regulatory authorities the ...
