Inhaltszusammenfassung für GFA TS 959

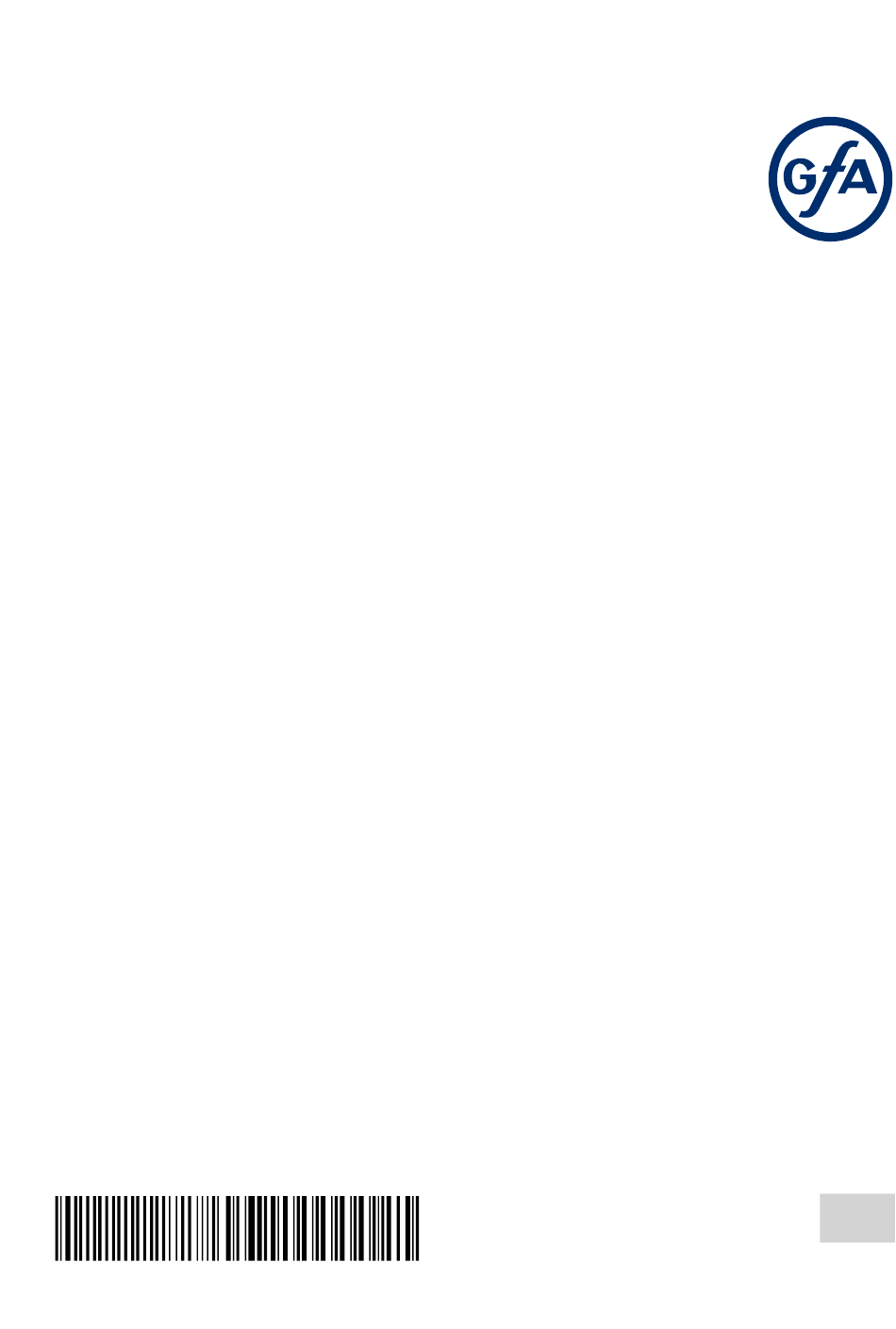

- Seite 1 Montageanleitung Torsteuerung TS 959 Totmann-Steuerung Ausführung: 51171546 – de – 0 0 00 0 00 00 0 0 5 11 7 15 4 6 XXXXX Stand: j / 01.2020...
- Seite 2 GfA ELEKTROMATEN GmbH & Co. KG Wiesenstraße 81 • 40549 Düsseldorf www.gfa-elektromaten.de info@gfa-elektromaten.de...
-
Seite 3: Inhaltsverzeichnis
Torfunktionen ........................20 Sicherheitsfunktionen ...................... 20 Wartungszykluszähler ..................... 21 Auslesen des Infospeichers .................... 22 Löschen aller Einstellungen / Auslesen GfA-Stick ............22 Sicherheitseinrichtungen ....................23 X2: Eingang Torsicherheitsschalter................. 23 X3: Eingang NOT-HALT ....................24... - Seite 4 Funktionsbeschreibung ....................24 X1: Netzanschluss der Steuerung und Versorgung externer Geräte....... 24 X5: Eingang Befehlsgerät ....................25 Torbetriebsart “Erweiterte Totmann“ ................25 X20: Potenzialfreier Relaiskontakt .................. 25 Kraftüberwachung (nur DES) ..................26 Laufzeitüberwachung (nur NES) ..................27 ...
-
Seite 5: Allgemeine Sicherheitshinweise
1 Allgemeine Sicherheitshinweise Bestimmungsgemäße Verwendung Die Torsteuerung ist für ein kraftbetätigtes Tor mit Antrieb (NES/DES Endschaltersystem GfA) bestimmt. Die Betriebssicherheit ist nur bei bestimmungsgemäßer Anwendung gewährleistet. Der Antrieb ist vor Regen, Feuchtigkeit und aggressiven Umgebungsbedingungen zu schützen. Keine Haftung bei Schäden durch andere Anwendungen und Nichtbeachtung der Anleitung. -
Seite 6: Technische Daten
-10 °C …… +50 °C Temperaturbereich Lagerung +0 °C …… +50 °C Luftfeuchtigkeit, nicht kondensierend bis 93 % Schutzart Gehäuse mit CEE-Stecker IP 54 / IP 65 Schutzart Gehäuse IP 65 NES (Nockenendschalter) Kompatible GfA - Endschalter DES (Digitaler Endschalter) -
Seite 7: Mechanische Montage
3 Mechanische Montage Montage Steuerung ! Nur in Innenräumen verwenden Befestigung nur auf schwingungsfreien und ebenen Untergründen Nur senkrechte Einbaulage zulässig Das Tor muss vom Montageort einsehbar sein Voraussetzungen Die zulässigen Belastungen von Wänden, Befestigungen, Verbindungs- und Übertragungselementen dürfen nicht überschritten werden. -
Seite 8: Elektrische Montage
4 Elektrische Montage Warnung - Lebensgefahr durch elektrischen Strom ! Leitungen spannungsfrei schalten und auf Spannungsfreiheit prüfen Gültige Vorschriften und Normen beachten Elektrischen Anschluss fachgerecht durchführen Geeignetes Werkzeug verwenden Bauseitige Vorsicherung und Netztrenneinrichtung! Anschluss an die Hausinstallation über eine allpolige Netztrenneinrichtung ≥ 10 A entsprechend EN 12453 (z. -
Seite 9: Anschlussübersicht Verbindungsleitung
Anschlussübersicht Verbindungsleitung Ⓐ Ⓑ Ⓒ Ⓓ DES → X12 DES MOT → Ader Beschreibung: Ader Beschreibung: ① 5/ws ① Sicherheitskette +24 V ① Phase W ② 6/br ② Kanal B (RS485) ② Phase V ③ 7/gn ③ Ground ③ Phase U ④... -
Seite 10: Endschalterbelegung Schraubbare Ausführung Bis Baujahr 1997
Endschalterbelegung schraubbare Ausführung bis Baujahr 1997 4 (N) Thermokontakt X12 Endschalterplatine Gleichrichter Not-AUF Endschalter Motor Not-ZU Endschalter Nothandbetätigung AUF Endschalter Verbindungsleitung ZU Endschalter Federkraftbremse Zusatz Endschalter Zusatz Endschalter Endschalterbelegung einzelne Endschalter Klemmenkasten AUF Endschalter Thermokontakt ZU Endschalter Motor Zusatz Endschalter Nothandbetätigung Zusatz Endschalter Verbindungsleitung... -
Seite 11: Durchführung Der Elektrischen Montage
Durchführung der elektrischen Montage ▶ Abdeckungen demontieren. ▶ Kabeldurchführung ① oder ② öffnen. ▶ Verbindungsleitung in geöffnete Kabeldurchführung ① (von unten) oder ② (von oben) stecken und verbinden. ▶ Kabelverschraubung anziehen. Beschädigung von Bauteilen vermeiden! Kabeldurchführung mit geeignetem Werkzeug öffnen... -
Seite 12: Netzanschluss
Netzanschluss 3~, N, PE 3~, PE 1~, N, PE, Sym. 1~, N, PE, Asym. 230 / 400 V 230 V 230 / 400 V 230 V 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz L1 L2 L3 N PE L1 L2 L3 N PE... -
Seite 13: Übersicht Steuerung
Übersicht Steuerung DES/ 5.1 5.2 5.3 5.4 F1 = 1,6A t Netzversorgung DES/ Steckplatz Endschalter DES oder NES Torsicherheitsschalter Feinsicherung 1,6 A träge NOT-HALT Befehlsgerät Steckplatz Motor Befehlsgerät Dreifachtaster extern Drehwahlschalter Potenzialfreier Relaiskontakt AUF-Taster STOPP-Taster ZU-Taster Anzeige... -
Seite 14: Inbetriebnahme Der Steuerung
5 Inbetriebnahme der Steuerung ▶ Netzleitung einstecken / einschalten DES: Schnelleinstellung der Endlagen 1. Abtriebsdrehrichtung prüfen 2. Position Endlage AUF anfahren 3. Position Endlage AUF speichern 4. Position Endlage ZU anfahren 5. Position Endlage ZU speichern Hinweis! Die Schnelleinstellung ist beendet, Torbetriebsart „Totmann“ aktiv ... -
Seite 15: Nes: Schnelleinstellung Der Endlagen
Montageanleitung des Antriebs beachten! Nockenendschalter einstellen, siehe Montageanleitung Antrieb NES: Schnelleinstellung der Endlagen 1. Abtriebsdrehrichtung prüfen 2. Position Endlage AUF anfahren und Endschalter S3 AUF einstellen 3. Position 5 cm vor Endlage ZU anfahren und Vorendschalter S5 einstellen 4. Position Endlage ZU anfahren und Endschalter S4 ZU einstellen... -
Seite 16: Erweiterte Elektrische Installation
6 Erweiterte elektrische Installation Anschluss der Torsicherheitsschalter X2 Anschluss der Torsicherheitsschalter X2 Schlupftürschalter / Schlaffseilschalter geeignet für Performance-Level c (PLc) Anschlussdose Schalter Spannungsversorgung Eingang Torsicherheitsschalter S30a Schlaffseilschalter (Öffnerkontakt) S30b Elektronischer Schlupftürschalter S30a (Entrysense) S30b... -
Seite 17: Externe Versorgung X1
Externe Versorgung X1 NOT-HALT X3 Relaiskontakt X20 Relaiskontakt X20 Externe Versorgung X1 NOT-HALT X3 F1 = 1,6A t A16 Relais A1 Externes Gerät A2 Befehlsgerät F1 Feinsicherung 1,6 A NOT-HALT Externes Befehlsgerät X5 Externes Befehlsgerät X5 Dreifachtaster A4 Schlüsseltaster A6 Dreifachtaster Hinweis! ... -
Seite 18: Programmierung Der Steuerung
7 Programmierung der Steuerung 1. Programmierung starten Hinweis! Vollständige Programmierung erst nach Einstellung der Endlagen möglich. 2. Programmierpunkt auswählen und bestätigen 3.a) Funktionen einstellen und speichern 3.b) Positionen einstellen und speichern (DES) 4. Programmierung verlassen... -
Seite 19: Tabelle Programmierpunkte
8 Tabelle Programmierpunkte Torbetriebsarten Torbetriebsarten Torbetriebsart Totmann AUF Totmann ZU Selbsthaltung AUF Totmann ZU Erweiterte Totmann Bei NES: Endschalter S5 kurz vor Endlage ZU einstellen Abtriebsdrehrichtung Abtriebsdrehrichtung beibehalten Abtriebsdrehrichtung wechseln Torpositionen Torpositionen Grobkorrektur Endlage AUF (DES) Gewünschte Torposition anfahren und speichern Grobkorrektur Endlage ZU (DES) Gewünschte Torposition anfahren und speichern Feinkorrektur Endlage AUF (DES) -
Seite 20: Torfunktionen
Torfunktionen Torfunktionen Relaisfunktion an X20 Impulskontakt für 1 Sekunde Dauerkontakt Rotampel, Dauerlicht bei Torbewegung Endlage-AUF 3 Sekunden Dauerlicht Endlage-ZU 3 Sekunden Dauerlicht Rotampel, Dauerlicht bei Torbewegung Endlage-AUF 3 Sekunden Dauerlicht Endlage-ZU Freigabe Ladebrücke Aktiv nur bei Endlage-AUF *) Torpositionen vorher über Programmierpunkt 1.7 Relais X20 einlernen (nur DES) bzw. über den Zusatz Endschalter S6 am Antrieb einstellen (bei NES). -
Seite 21: Wartungszykluszähler
Wartungszykluszähler Wartungszykluszähler Wartungszyklus Vorwahl 01-99 entspricht 1.000 bis 99.000 Zyklen Zyklen werden heruntergezählt Reaktion bei Erreichen auf „0“ Zustandsmeldung „CS“ erscheint im Wechsel mit eingestelltem Wert von Programmierpunkt 8.5. Umschaltung auf Torbetriebsart „Totmann“. Zustandsmeldung „CS“ erscheint im Wechsel mit eingestelltem Wert von Programmierpunkt 8.5. Umschaltung auf Torbetriebsart „Totmann“. -
Seite 22: Auslesen Des Infospeichers
1.000 Zykluszähler der letzten Programmieränderung Anzahl der Betätigungen von Schlaffseil-, Schlupftürschalter Software-Version Die Software-Version der Steuerung wird angezeigt Löschen aller Einstellungen / Auslesen GfA-Stick Löschen / Auslesen Löschen aller Einstellungen GfA- Stick aktivieren Alle Einstellungen werden auf Werkseinstellung gesetzt! Außer Zykluszähler... -
Seite 23: Sicherheitseinrichtungen
9 Sicherheitseinrichtungen X2: Eingang Torsicherheitsschalter Der Torsicherheitsschalter ist auf dem Tor montiert und wird über das Spiralkabel an die Torsteuerung angeschlossen. Funktion Reaktion bei Betätigung Schaltkontakt unterbrochen: Tor stoppt Schlaffseilschalter/ Schlupftürschalter Schaltkontakt geschlossen: Tor ist betriebsbereit Torsicherheitssschalter Die Torsicherheitsschalter (Schlaffseilschalter / Schlupftürschalter) sind an einem Sicherheitskreis mit Performance-Level c (Plc) gemäß... -
Seite 24: X3: Eingang Not-Halt
X3: Eingang NOT-HALT Das NOT-HALT Befehlsgerät ist an einem Sicherheitskreis mit Performance-Level c (Plc) gemäß ISO 13849-1 angeschlossen. Anschluss eines NOT-HALT Befehlsgerätes nach EN 13850 oder einer Auswerteeinheit für Einzugsicherung. Bei Betätigung erscheint die Fehlermeldung F1.4. 10 Funktionsbeschreibung X1: Netzanschluss der Steuerung und Versorgung externer Geräte Netzanschluss der Steuerung Anschluss über die Klemmen X1/1.1 bis X1/1.4 und PE Verschiedene Netzanschlüsse: 3 N~, 3~, 1 N~ für symmetrische und asymmetrische... -
Seite 25: X5: Eingang Befehlsgerät
X5: Eingang Befehlsgerät Warnung ! ▶ Torbetriebsart „Totmann“: Die vollständige Sicht auf das Tor vom Bedienort ist zu gewährleisten Hinweis! ▶ Verwendung ohne STOPP-Taster: Brücke X5.1 zu X5.2 anschließen Torbetriebsart “Erweiterte Totmann“ Programmierpunkt 0.1 Funktionsart „.5“. Bei der Torbetriebsart „Erweiterte Totmann“ muss die ZU-Taste solange gedrückt werden, bis die Torendlage ZU erreicht ist. -
Seite 26: Kraftüberwachung (Nur Des)
Kraftüberwachung (nur DES) Programmierpunkt 3.1: Die Kraftüberwachung kann nur an Toren mit vollständigem Gewichtsausgleich und Antrieben mit DES benutzt werden. Sie kann Personen erkennen, die mit dem Tor mitfahren. Warnung! Die Kraftüberwachung ersetzt keine Sicherheitsmaßnahmen gegen Einzugsgefahren Funktion Kraftüberwachung „.0“... -
Seite 27: Laufzeitüberwachung (Nur Nes)
Laufzeitüberwachung (nur NES) Programmierpunkt 3.3: Die eingestellte Laufzeit wird automatisch mit der zwischen den Endlagen gemessenen Zeit verglichen. Bei Überschreitung der Laufzeit erscheint die Fehlermeldung F5.6. Das Rücksetzen der Fehlermeldung F5.6 erfolgt durch Schließen des Tores. Hinweis! Die Laufzeit ist werkseitig auf 90 Sekunden eingestellt ... -
Seite 28: Statusanzeige
11 Statusanzeige Fehler Fehler Anzeige: „F“ und Ziffer Ziffer Fehlerbeschreibung Fehlerursachen und Fehlerbehebung Klemme X2.1 – X2.2 offen. Torsicherheitsschalter prüfen. Schlaffseilschalter / Schlupftürkontakt geöffnet. Verbindungsleitung auf Unterbrechung prüfen. Nothandbetätigung prüfen. Tor und Torantrieb auf Blockade prüfen. DES Sicherheitskette offen. Warnung! Gefahr durch Absturz des Tores! Nothandbetätigung betätigt. - Seite 29 Fehler Anzeige: „F“ und Ziffer Ziffer Fehlerbeschreibung Fehlerursachen und Fehlerbehebung Endschaltersystem wurde von DES auf NES Reset der Steuerung über Programmierpunkt gewechselt, ohne Reset der Steuerung. „9.5“ durchführen. Interner Plausibilitätsfehler. Fehlerquittierung durch Fahrbefehl durchführen. Auslösung der Kraftüberwachung. Tormechanik auf Schwergängigkeit prüfen. Steuerung Aus- und Einschalten.
-
Seite 30: Befehle
Befehle Befehle Anzeige: „E“ und Ziffer Ziffer Befehlsbeschreibung Es liegt ein AUF-Befehl an. Steuerungseingänge X5.3 Es liegt ein STOPP-Befehl an. Steuerungseingänge X5.2 Es liegt ein ZU-Befehl an. Steuerungseingänge X5.4... -
Seite 31: Zustandsmeldungen
Zustandsmeldungen Zustandsmeldungen Status- Beschreibung anzeige Voreingestellter Wartungszykluszähler erreicht. Punkt links leuchtet nicht: Steuerstromkreis Kurzschluss oder überlastet. Drehrichtungsänderung aktiviert, nur bei Erstinbetriebnahme. Drehrichtungsänderung ausgeführt, nur bei Erstinbetriebnahme. Endlage AUF einlernen. blinkend Endlage ZU einlernen. blinkend AUF-Fahrt aktiv. blinkend ZU-Fahrt aktiv. blinkend Stillstand zwischen den eingestellten Endlagen. -
Seite 32: Zeichen Erklärung
12 Zeichen Erklärung Zeichen Erklärung Aufforderung: Montageanleitung beachten Aufforderung: Kontrollieren Aufforderung: Notieren Aufforderung: Einstellung des Programmierpunktes unterhalb notieren Werkvoreinstellung des Programmierpunktes Werkvoreinstellung des Programmierpunktes, Wert rechts stehend Werkvoreinstellung der Minimalgrenze, abhängig von Antrieb Werkvoreinstellung der Maximalgrenze, abhängig von Antrieb Einstellungsbereich Aufforderung: Programmierpunkt oder Wert anwählen, Drehwahlschalter S links oder rechts drehen Aufforderung: Programmierpunkt einsehen,... - Seite 33 Zeichen Erklärung Aufforderung: Einstellung über Gehäusetastatur AUF/ZU, AUF-Taster: Wert aufwärts; ZU-Taster: Wert abwärts Aufforderung: Einmal STOPP-Taster über Gehäusetastatur betätigen Aufforderung: Speichern, einmal STOPP-Taster über Gehäusetastatur betätigen Aufforderung: Speichern, drei Sekunden STOPP-Taster über Gehäusetastatur betätigen Aufforderung: Reset der Steuerung, drei Sekunden STOPP-Taster über Gehäusetastatur betätigen Aufforderung: Torposition anfahren Aufforderung: Torposition für Endlage AUF anfahren Aufforderung: Vorendschalter anfahren...
-
Seite 34: Einbauerklärung / Konformitätserklärung
Sinne der EMV Richtlinie 2014/30/EU im Sinne der RoHS Richtlinie 2011/65/EU Wir, die Folgende Anforderungen aus Anhang I der GfA ELEKTROMATEN GmbH & Co. KG Maschinenrichtlinie 2006/42/EG werden erfüllt: erklären in alleiniger Verantwortung, dass das 1.1.2, 1.1.3, 1.1.5, 1.2.1, 1.2.2, 1.2.3, 1.2.4.2, nachfolgend genannte Produkt den oben 1.2.5, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.9,...
